华为AC+FIT AP组网配置

AC配置

vlan batch 100 to 101
dhcp enable
ip pool ap
 gateway-list 192.168.100.254
 network 192.168.100.0 mask 255.255.255.0
interface Vlanif100
 ip address 192.168.100.254 255.255.255.0
 dhcp select global
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 100 to 101
#配置源接口CAPWAP隧道,该协议定义对AP进行管理、业务配置，即AC通过CAPWAP隧道来实现对AP的集中管理和控制。
capwap source interface vlanif100
wlan
 #regulatory-domain-profile name default
  #country-code cn #默认国家码为中国，可不配
 security-profile name HCIA-WLAN
  security wpa-wpa2 psk pass-phrase HCIA-Datacom aes
 ssid-profile name HCIA-WLAN
  ssid HCIA-WLAN
 vap-profile name HCIA-WLAN
  service-vlan vlan-id 101 #配置VAP的业务VLAN
  ssid-profile HCIA-WLAN
  security-profile HCIA-WLAN
  #forward-mode direct-forward #配置VAP模板下的数据转发方式，默认是直接转发。可不配置
 ap-group name ap-group1
  #regulatory-domain-profile name default #引用默认管理模板
  vap-profile HCIA-WLAN wlan 1 radio all
  #配置AP组引用VAP模板，AP上射频0、射频1、射频2 都使用VAP模板“HCIA-WLAN”的配置
 #添加AP设备 – 离线导入AP
 #ap auth-mode mac-auth #配置AP认证模式为MAC地址认证,默认为MAC地址认证，可不用配置
 ap-id 0  ap-mac 00e0-fcae-5dc0
  ap-name ap1
  ap-group ap-group1
 ap-id 1  ap-mac 00e0-fcaa-7c20
  ap-name ap2
  ap-group ap-group1

SW1配置

vlan batch 100 to 101
dhcp enable
ip pool sta
 gateway-list 192.168.101.254
 network 192.168.101.0 mask 255.255.255.0
 dns-list 8.8.8.8 114.114.114.114
interface Vlanif101
 ip address 192.168.101.254 255.255.255.0
 dhcp select global
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 100 to 101
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 100 to 101
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 100 to 101
#配置环回口IP进行测试网络连通性
interface LoopBack0
 ip address 10.0.1.1 255.255.255.255

SW2配置

vlan batch 100 to 101
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 100 to 101
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 100
 port trunk allow-pass vlan 100 to 101

SW3配置

vlan batch 100 to 101
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 100 to 101
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 100
 port trunk allow-pass vlan 100 to 101

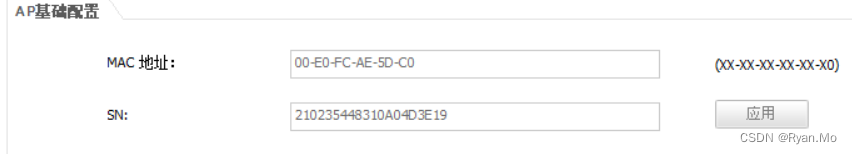

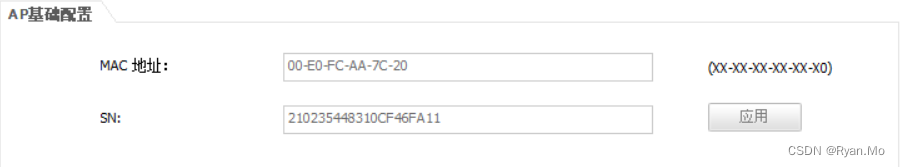

AP1 MAC AP2 MAC

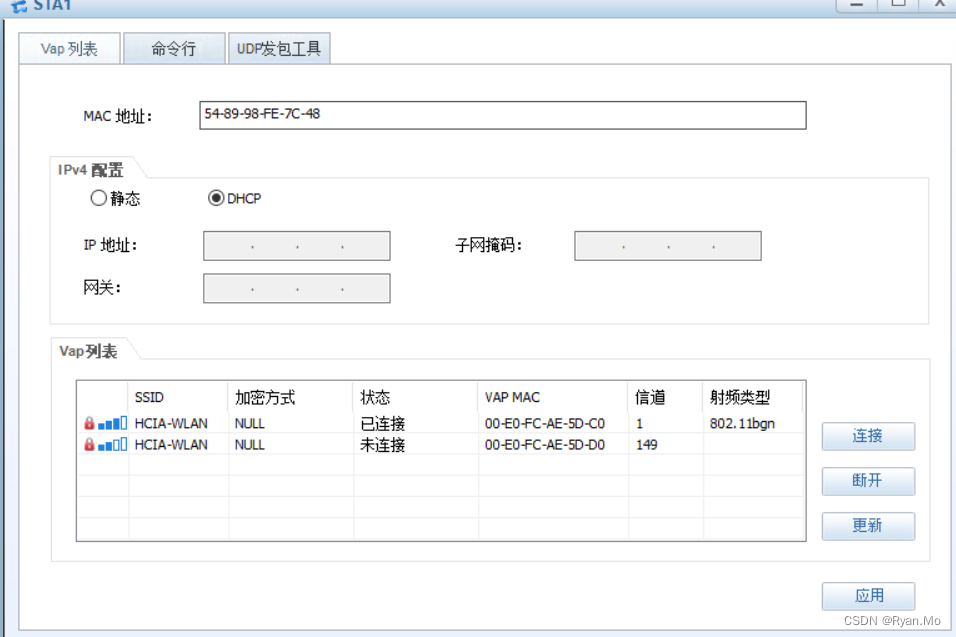

STA1

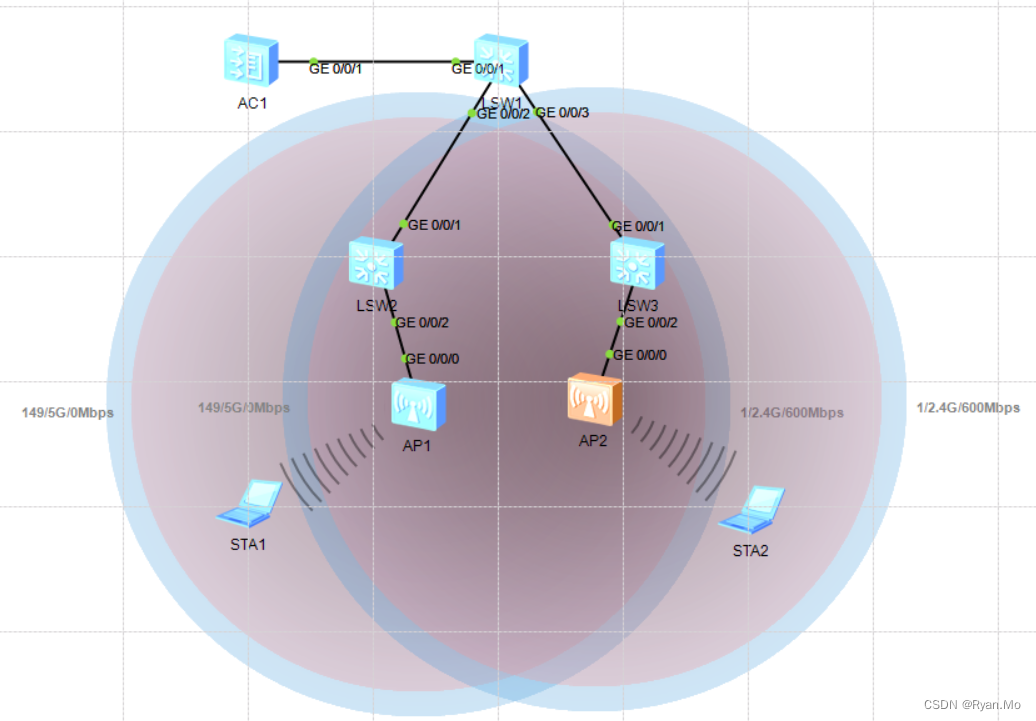

整体架构图

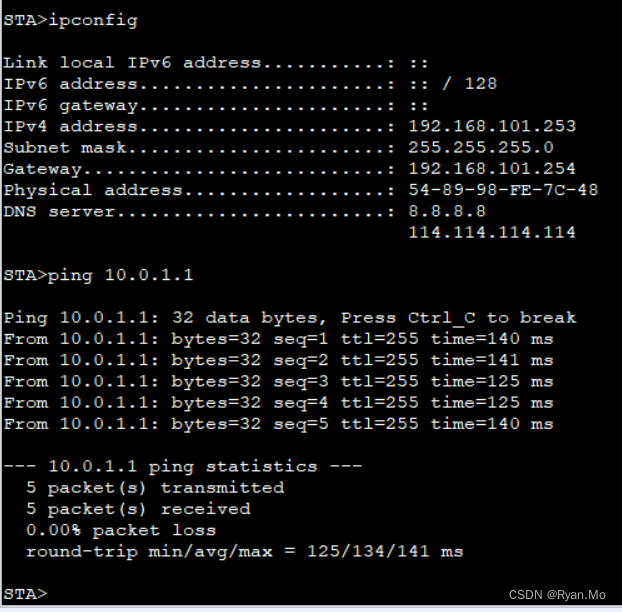

实验结果图

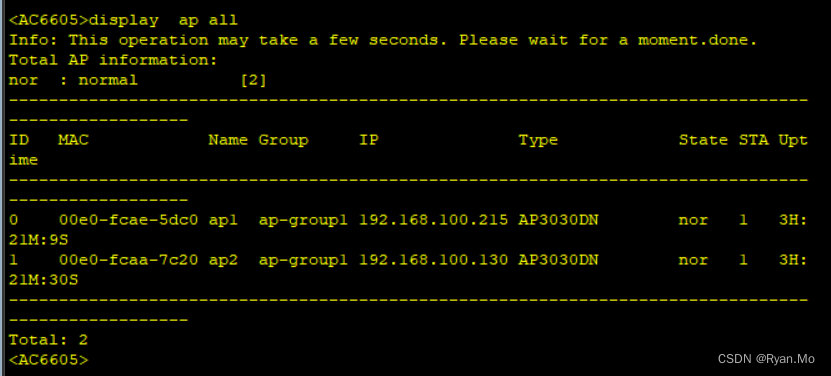

检查设备上线情况

查看 计入设备情况

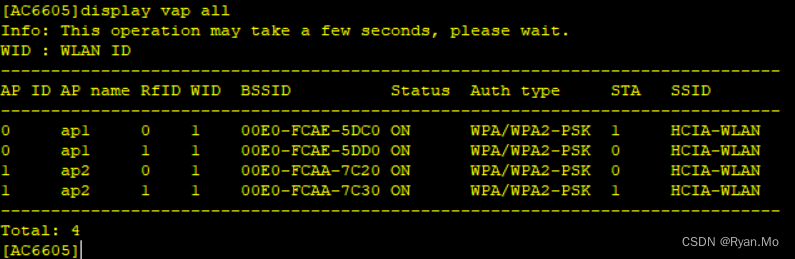

查看VAP（虚拟AP）

1. 当前组网下，若AC的GigabitEthernet0/0/1不允许VLAN101通过，对STA访问S1会有什么影响？为什么？若采用隧道转 发又是怎样的情况？

答 ： 无 影 响 ， 采 用 直 接 转 发 ， 数 据 不 经 过 AC1 的 GigabitEthernet0/0/1 接 口 。 若 采 用 隧 道 转 发 ， 则 需 要 GigabitEthernet0/0/1允许VLAN101通过，否则STA无法访问S1。

2. 如果想让AP1和AP2下接入的STA属于不同的VLAN，在AC上需要做什么样的操作呢？

答：AP1和AP2使用不同的VAP模板，在对应的VAP模板下配置不同的service-VLAN参数
