文章目录

Introduction
Method
- ControlNet
- ControlNet for Text-to-Image Diffusion
- Training
- Inference
- Experiments
- - 消融实验
  - 定量分析
  - 在作者 github 上的一些讨论
  - - 消融实验更进一步的探索
    - Precomputed ControlNet 加快模型推理
    - 迁移控制能力到其他 SD1.X 模型上
    - 其他
      Introduction
      1. 提出ControlNet，通过引入该结构微调预训练文生图扩散模型，可以给模型增加空间定位条件.
      2. 在Stable Diffusion上使用ControlNet微调，使模型能接受 Canny edges, Hough lines, user scribbles, human key points, segmentation maps, shape normals, depths, cartoon line drawings 图像作为输入条件.
      3. 消融实验、定量分析、对比 baseline.
      Method

      ControlNet

      考虑一个预训练好的神经网络 F ( ⋅ ; Θ ) \mathcal{F}(·;\Theta) F(⋅;Θ)表示训练好的神经网络块，它的内部结构可以包括 resnet, conv-bn-relu, muti-head att, transfomer 等. 输入 x ∈ R h × w × c x\in\mathbb{R}^{h\times w\times c} x∈Rh×w×c，将其转换到 y y y，也即

      y = F ( x ; Θ ) \large y=\mathcal{F}(x;\Theta) y=F(x;Θ)

      使用ControlNet微调神经网络 F ( ⋅ ; Θ ) \mathcal{F}(·;\Theta) F(⋅;Θ)，首先复制 F ( ⋅ ; Θ ) \mathcal{F}(·;\Theta) F(⋅;Θ)的结构和参数，参数命名为 Θ c \Theta_{c} Θc，同时冻结 Θ \Theta Θ. 然后在复制结构的前和后分别引入zero convolution，也即核大小为 1 × 1 1\times1 1×1、初始参数为 0 0 0的卷积层，分别用 Z ( ⋅ ; Θ z 1 ) \mathcal{Z}(·;\Theta_{z1}) Z(⋅;Θz1)和 Z ( ⋅ ; Θ z 2 ) \mathcal{Z}(·;\Theta_{z2}) Z(⋅;Θz2)表示. 最后，将 c c c作为微调时的条件，将其整合到模型的前向计算中，具体表示为

      y c = F ( x ; Θ ) + Z ( F ( x + Z ( c ; Θ z 1 ) ; Θ c ) ; Θ z 2 ) \large y_c=\mathcal{F}(x;\Theta)+\mathcal{Z}(\mathcal{F}(x+\mathcal{Z}(c;\Theta_{z1});\Theta_c);\Theta_{z2}) yc=F(x;Θ)+Z(F(x+Z(c;Θz1);Θc);Θz2)

      模型结构如下所示：

      在训练的第一步中，zero convolution的参数都为 0 0 0，因此模型输出和未加入ControlNet的输出一样，这样做有助于在刚开始训练时保护微调结构的 backbone，使其免受随机噪声的污染.

      ControlNet for Text-to-Image Diffusion

      众所周知，Stable Diffusion训练时的网络有这么几个部分构成：
      - FrozenCLIPEmbedder是一个预训练的 text encoder，将 prompt 嵌入成条件向量，一般情况下参数冻结.
      - AutoencoderKL是一个预训练的 image encoder，将图像从像素空间转换到隐空间，降低扩散过程中图像向量的尺寸，一般情况下参数冻结.
      - UNet，主要需要训练的部分，模拟隐空间上图像在数据分布和高斯分布之间转换的过程. 结构上主要包含：
        若干 encoder 块，主要由 resnet, transformer, avg_pool 组成，用于逐层提取特征.
        resnet 块融合图像隐向量和扩散时间步的嵌入向量
        transformer 块融合图像隐向量和 prompt 条件向量
        一个 middle 块，由 resnet 和 transformer 组成
        若干 decoder 块，主要由 resnet, transformer, interpolate 组成，用于融合深层特征和浅层特征.
        将ControlNet应用于Stable Diffusion做微调，也即应用于其中UNet的 decoder 部分，使这部分网络能进一步融合作为条件的图像。用 t t t表示时间步， c t c_t ct表示 prompt 条件， c f c_f cf表示条件图像在隐空间上的表示，修改后的UNet结构为

        Training

        用 z 0 z_0 z0表示原始图像的隐向量，经过时间步 t t t后加噪的图像表示为 z t z_t zt，应用了ControlNet的UNet表示为 ϵ θ \epsilon_{\theta} ϵθ，训练时的损失函数可以表示为

        L = E z 0 , t , c t , c f , ϵ ∈ N ( 0 , I ) [ ∣ ∣ ϵ − ϵ θ ( z t , t , c t , c f ) ∣ ∣ 2 2 ] \large \mathcal{L}=\mathbb{E}_{ z_0,t,c_t,c_f,\epsilon\in\mathcal{N}(0,I)}\left[||\epsilon-\epsilon_{\theta}(z_t,t,c_t,c_f)||_2^2\right] L=Ez0,t,ct,cf,ϵ∈N(0,I)[∣∣ϵ−ϵθ(zt,t,ct,cf)∣∣22]

        在实际训练过程中，作者随机将 50 % 50\% 50%的 prompt 置为空字符串，这种做法能使ControlNet学习到图像条件的语义信息. 由于zero convolution不会引入额外的噪声，因此在训练过程中整个Stable Diffusion模型仍然能生成高质量的图片. 基于这一特性，作者观察到，微调时模型并非逐渐学习到图像条件，而是在训练步数低于 10 K 10\mathrm{K} 10K时的某一步开始突然遵从图像条件. 作者称这其为 “sudden convergence phenomenon”

        Inference

        Stable Diffusion使用CFG控制条件强弱，令 ϵ u c \epsilon_{uc} ϵuc表示无 prompt 条件的模型输出， ϵ c \epsilon_{c} ϵc表示有 prompt 条件的模型输出，超参数 β c f g \beta_{cfg} βcfg表示 prompt 条件的强弱，模型最终的输出 ϵ p r d \epsilon_{prd} ϵprd可以表示为

        ϵ p r d = ϵ u c + β c f g ( ϵ c − ϵ u c ) \large \epsilon_{\mathrm{prd}}=\epsilon_{\mathrm{uc}}+\beta_{\mathrm{cfg}}(\epsilon_{\mathrm{c}}-\epsilon_{\mathrm{uc}}) ϵprd=ϵuc+βcfg(ϵc−ϵuc)

        在没有 prompt 条件的极端情况下，如果抽取完深层特征的图像条件同时加到 ϵ u c \epsilon_{uc} ϵuc和 ϵ c \epsilon_{c} ϵc上，这会使CFG完全失去控制条件强弱的作用；如果只加到 ϵ c \epsilon_{c} ϵc上，又会使控制条件对输出图像的影响过大. 因此，作者提出一种叫做Classifier-free guidance resolution weighting(CFG-RW)的方法. 具体做法，把图像条件加到 ϵ c \epsilon_{c} ϵc上，在ControlNet每一层输出加回UNet前乘系数 w i w_i wi( = 64 / h i =64/h_i =64/hi， h i h_i hi为第 i i i个 decoder 块的尺寸). 下图分别展示了该讨论各种情况下的输出图像：

        有了上述方法之后，结合不同类别的图像条件，也只需要对应相加即可.

        Experiments

        消融实验

        探索ControlNet其他可能结构

        将zero convolution换成随机初始化的卷积层
        只使用一个卷积层作为ControlNet

        定量分析

        作者使用 ADE20K 作为测试集，在 OneFormer 上做语义分割，对比不同方法重构图像和原图像的 IoU .

        之后，作者评估了不同模型的 FID、CLIP score、CLIP aesthetic score.

        下图展示了不同模型实际生成的图片

        在作者 github 上的一些讨论

        消融实验更进一步的探索

        discussion 链接
        将ControlNet简化为ControlNet-lite和ControlNet-mlp两种模型：

        作者从根据一张房子的图片做了简单地涂鸦风格处理，作为控制条件

        在精心设计 prompt 的情况下，发现原版模型和改后的两种模型输出的图像效果都不错.

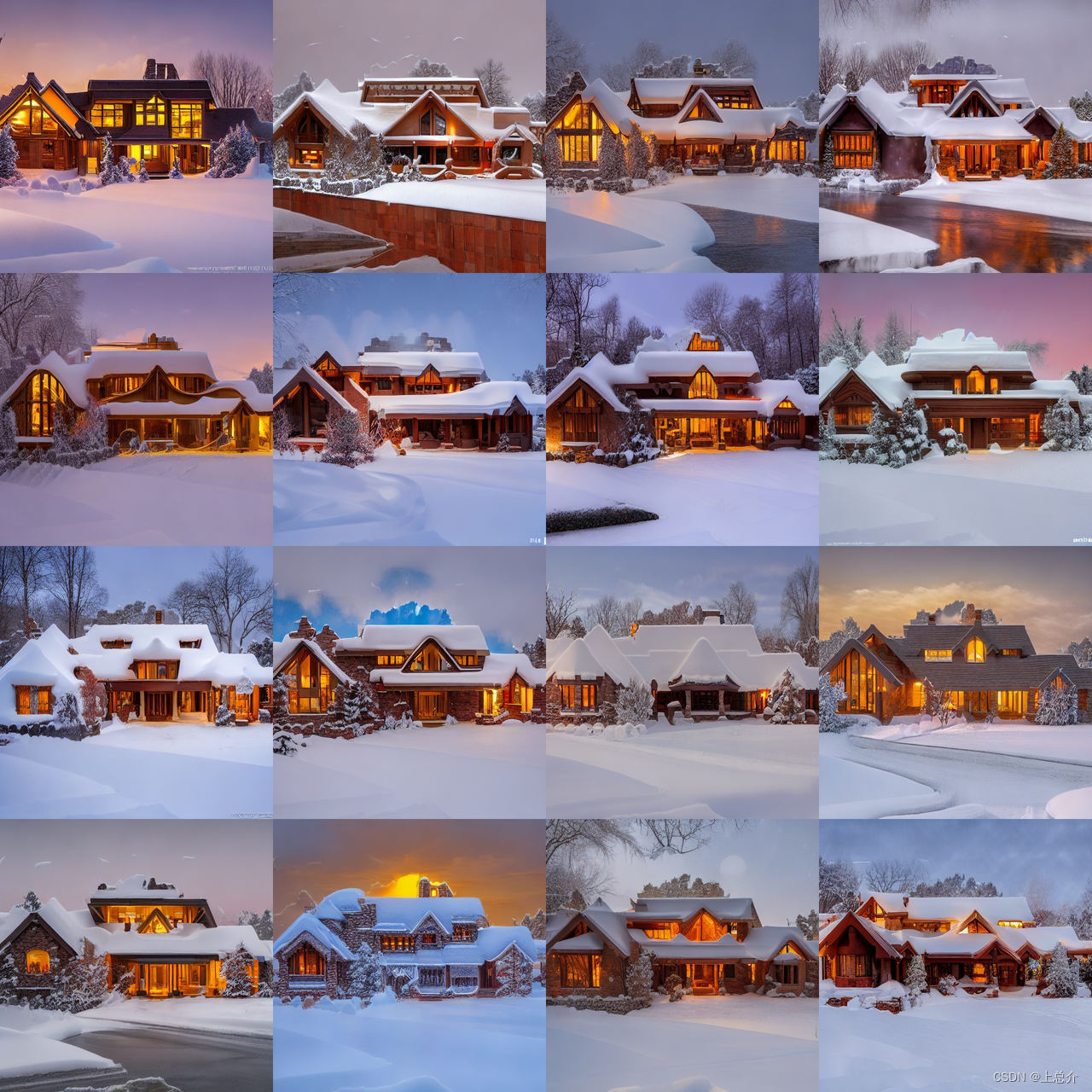

        Professional high-quality wide-angle digital art of a house designed by frank lloyd wright. A delightful winter scene. photorealistic, epic fantasy, dramatic lighting, cinematic, extremely high detail, cinematic lighting, trending on artstation, cgsociety, realistic rendering of Unreal Engine 5, 8k, 4k, HQ, wallpaper

        （分别为`ControlNet`、`ControlNet-lite`、`ControlNet-mlp`的输出）
        但是当 prompt 为空时，两种改版都很拉胯.

        （分别为`ControlNet`、`ControlNet-lite`、`ControlNet-mlp`的输出）
        一方面，这样的对比说明更深的 encoder 结构确实拥有更强的识别能力，所以如果你的目标是训练稳健的ControlNet投入到生产环境，这样的识别能力是很重要的. 反之，如果用来做解决特定问题的研究或者训练集足够简单，那可以考虑轻量化的方案.
        另一方面，这也解释了ControlNet接受 prompt 条件和时间步输入是重要的，因为这么做可以让使用者仍然能靠 prompt 条件调整模型的输出.

        Precomputed ControlNet 加快模型推理

        discussion 链接
        主要 idea 如下图所示：

        这样做可以提前计算好ControlNet中每个块的输出，在推理时直接加到原模型的UNet上.
        作者观察到这样训练的模型生成的图像更假，并且更不稳健，以失败告终.
        评论中有人提到可以尝试使用 NAS (neural architecture search) 探索更好的模型结构，以降低 GPU 消耗.

        迁移控制能力到其他 SD1.X 模型上

        discussion 链接
        作者尝试将在 Stable Diffusion 1.5上训练的ControlNet迁移到AnythingV3上，作者给出的方法是：

        AnythingV3_control_openpose = AnythingV3 + SD15_control_openpose – SD15

        限制有两点：

        text encoder 不同会导致意外结果
        在例如 human pose 的应用中，输入最好不是二刺螈人物图片，因为检测姿势用的 OpenPose 不擅长处理二刺螈人物.
        这种方法已经过时了. 目前在实际应用中，直接把ControlNet插到其他 SD1.X 模型上就行.

        其他

        Riffusion + ControlNet 音乐修复
        将原图转换成像素风格
        人物换衣
        调色
