【Unity3D赛车游戏】【六】如何在Unity中为汽车添加发动机和手动挡变速？

guduadmin211月前

【Unity3D赛车游戏】【六】如何在Unity中为汽车添加发动机和手动挡变速？,在这里插入图片描述,第1张

👨‍💻个人主页：@元宇宙-秩沅

👨‍💻 hallo 欢迎点赞👍 收藏⭐ 留言📝 加关注✅!

👨‍💻 本文由秩沅原创

👨‍💻 收录于专栏：Unity游戏demo

⭐🅰️Unity3D赛车游戏⭐

文章目录

⭐🅰️Unity3D赛车游戏⭐
⭐前言⭐

⭐常见问题⭐
🎶（==A==）车辆模型——绘制发动机马力与转速曲线

😶‍🌫️添加并绘制AnimationCurve 动画曲线
😶‍🌫️AnimationCurve .EvaluateAPI
🎶（==B==）车辆模型——发动机和手动挡位的初步实现

😶‍🌫️添加发动机相关的属性
😶‍🌫️更新输入控制脚本增添换挡输入
😶‍🌫️换挡管理，挡位比率
🎶（==C==）车辆模型——脚本记录

😶‍🌫️CarMoveControl
😶‍🌫️CameraContorl
😶‍🌫️UIContorl

😶‍🌫️ InputManager

⭐前言⭐

–

😶‍🌫️版本: Unity2021

😶‍🌫️适合人群：Unity初学者

😶‍🌫️学习目标：3D赛车游戏的基础制作

😶‍🌫️技能掌握：

⭐常见问题⭐

🎶（A）车辆模型——绘制发动机马力与转速曲线

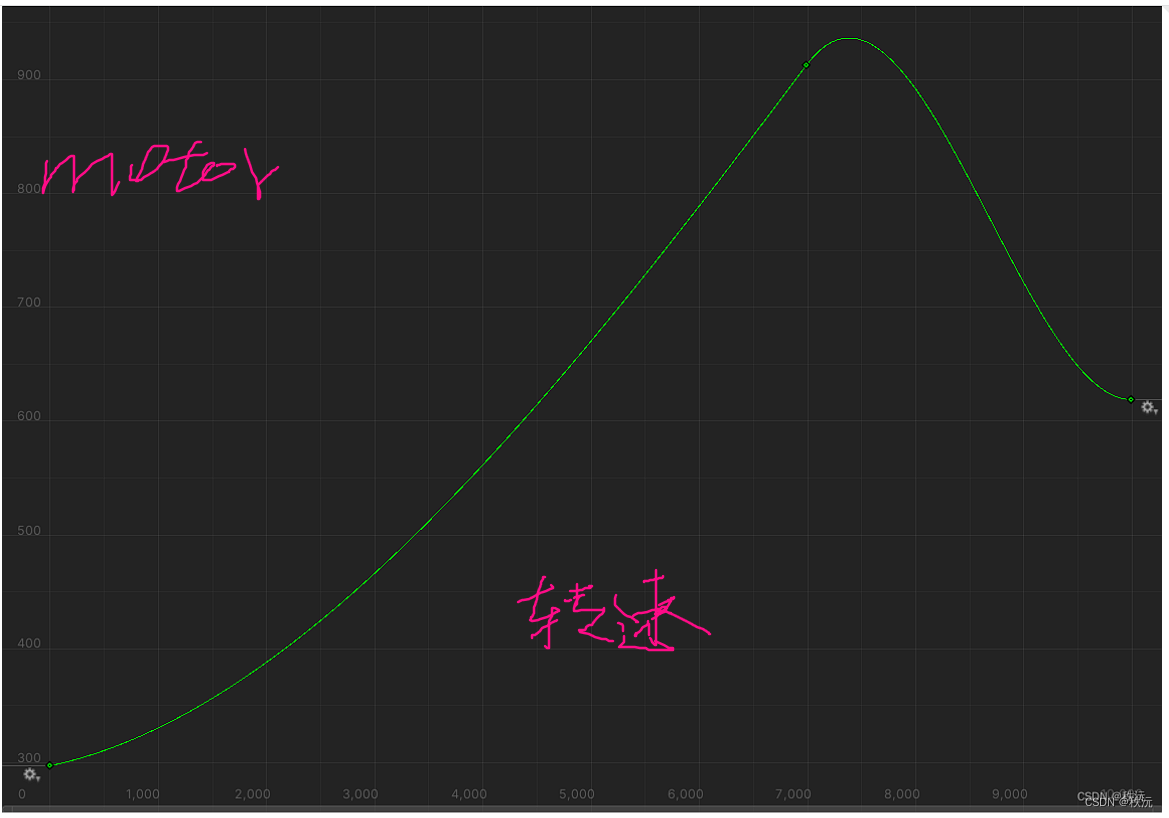

😶‍🌫️添加并绘制AnimationCurve 动画曲线

shift控制Y轴伸缩，ctrl控制x轴伸缩

【Unity3D赛车游戏】【六】如何在Unity中为汽车添加发动机和手动挡变速？,在这里插入图片描述,第2张

跑车发动机一般是7百左右，我们就按照跑车的最大功率来做

【Unity3D赛车游戏】【六】如何在Unity中为汽车添加发动机和手动挡变速？,在这里插入图片描述,第3张

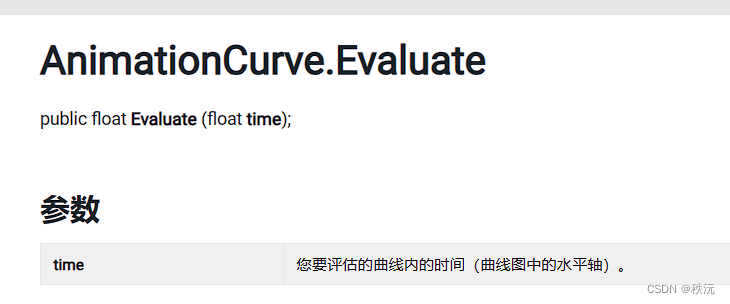

😶‍🌫️AnimationCurve .EvaluateAPI

通过X轴获取Y轴值

🎶（B）车辆模型——发动机和手动挡位的初步实现

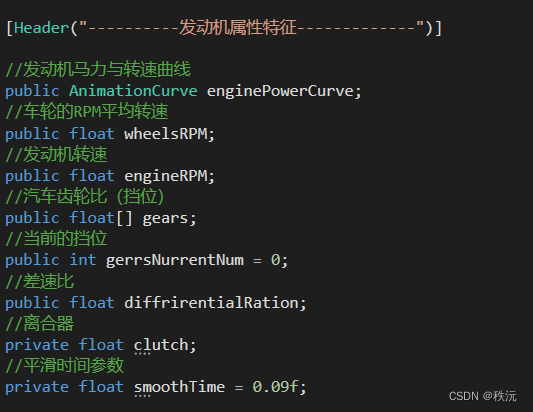

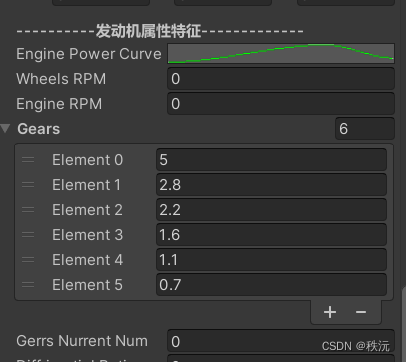

😶‍🌫️添加发动机相关的属性

【Unity3D赛车游戏】【六】如何在Unity中为汽车添加发动机和手动挡变速？,在这里插入图片描述,第5张

【Unity3D赛车游戏】【六】如何在Unity中为汽车添加发动机和手动挡变速？,在这里插入图片描述,第6张

发动机功率=扭矩转速n

知识百科:说到汽车发动机，要了解几个参数。排量，功率，扭矩，转速。那么这里和参数之间的关系如何，
排量，就是发动机气缸排出气体的多少。因此说到排量，不管四缸，三缸，二缸，一缸，只要大小一样，排量就相同。
功率，单位时间内做功的多少。那么排量越大，单位时间做功就会越多，因此，排量越大，功率也会越大。
扭矩，它的单位是N·M，所以它是力运动单位距离的结果。它反应的是加速度。扭矩越大，加速能力就越强。
转速，它是单位时间内齿轮转动的圈数。齿轮转的越快，传输给轮胎的转速就越高，车子就跑的越快。

关键代码

    //汽车引擎发动机相关
    public void CarEnginePower()
    {

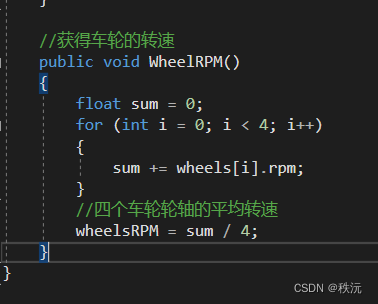

        WheelRPM();//将轮轴的转速获取
        // 扭矩力（发动机功率） =  功率=扭矩*转速*n

        motorflaot = -enginePowerCurve.Evaluate(engineRPM)* gears[gerrsNurrentNum] * InputManager.InputManagerment.vertical;
        float velocity = 0.0f;
        //发动机的转速 与 车轮转速 和 挡位比率 成比例
        engineRPM = Mathf.SmoothDamp(engineRPM, 1000 + Mathf.Abs(wheelsRPM) * 3.6f * (gears[gerrsNurrentNum]), ref velocity, smoothTime);
        print(engineRPM);
        VerticalContorl(); //驱动管理
    }

【Unity3D赛车游戏】【六】如何在Unity中为汽车添加发动机和手动挡变速？,在这里插入图片描述,第7张

😶‍🌫️更新输入控制脚本增添换挡输入

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
//-------------------------------------
//—————————————————————————————————————
//___________项目:
//___________功能： 输入控制管理器
//___________创建者：秩沅_______________
//_____________________________________
//-------------------------------------
public class InputManager : MonoBehaviour
{
    //单例模式管理
    static private InputManager inputManagerment;
    static public InputManager InputManagerment => inputManagerment;
    public float horizontal;  //水平方向动力值
    public float vertical;    //垂直方向动力值
    public bool  handbanl;    //手刹动力值
    public bool shiftSpeed;   //加速shift键
    //public float clutch;    //离合器
    public bool addGears;     //升档
    public bool lowGears;     //降档
    void Awake()
    {
        inputManagerment = this;
    }
    void FixedUpdate()
    {
        //与Unity中输入管理器的值相互对应
        horizontal = Input.GetAxis("Horizontal");
          vertical = Input.GetAxis("Vertical");
          handbanl = Input.GetAxis("Jump")!= 0 ? true :false ; //按下空格键时就是1，否则为0
        shiftSpeed = Input.GetKey(KeyCode.LeftShift) ? true : false;
        //clutch   = Input.GetKey(KeyCode.LeftShift) ? 0 : Mathf.Lerp(clutch ,1,Time .deltaTime);
        addGears   = Input.GetKeyDown(KeyCode.E ) ? true : false;
        lowGears   = Input.GetKeyDown(KeyCode.Q ) ? true : false;
    }
}

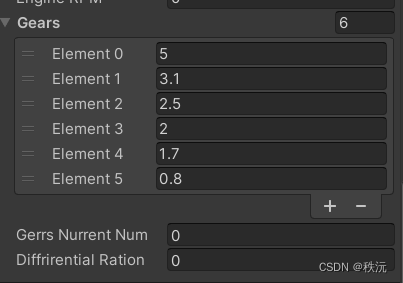

😶‍🌫️换挡管理，挡位比率

【Unity3D赛车游戏】【六】如何在Unity中为汽车添加发动机和手动挡变速？,在这里插入图片描述,第8张

    //换挡管理
    public void shifterGearsChange()
    {
        if(InputManager.InputManagerment .addGears ) //如果按下E键,加挡
        {
            if(gerrsNurrentNum < gears.Length - 1  )
            gerrsNurrentNum++;
        }
        if(InputManager.InputManagerment.lowGears ) //如果按下Q键，减档
        {
            if (gerrsNurrentNum > 0)
                gerrsNurrentNum--;
        }
    }

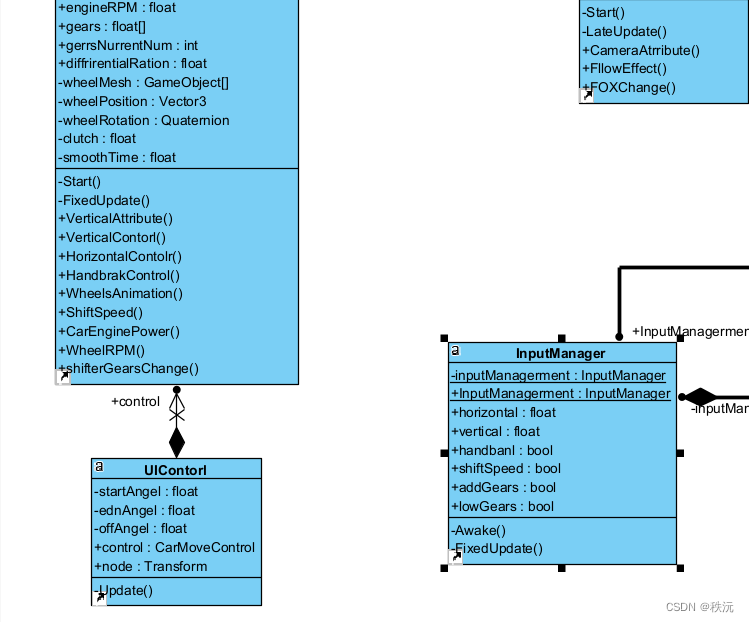

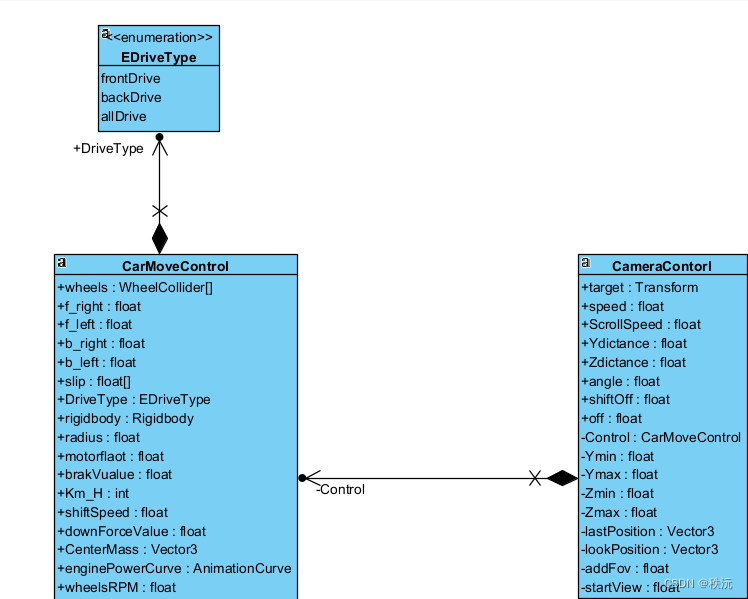

🎶（C）车辆模型——脚本记录

【Unity3D赛车游戏】【六】如何在Unity中为汽车添加发动机和手动挡变速？,在这里插入图片描述,第9张

【Unity3D赛车游戏】【六】如何在Unity中为汽车添加发动机和手动挡变速？,在这里插入图片描述,第10张

😶‍🌫️CarMoveControl

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
//-------------------------------------
//—————————————————————————————————————
//___________项目:       ______________
//___________功能：  车轮的运动
//___________创建者：_______秩沅________
//_____________________________________
//-------------------------------------
//驱动模式的选择
public enum EDriveType
{
    frontDrive,   //前轮驱动
    backDrive,    //后轮驱动
    allDrive      //四驱
}
public class CarMoveControl : MonoBehaviour
{
    //-------------------------------------------
    [Header("----------轮碰撞器特征-------------")]
    //四个轮子的碰撞器
    public WheelCollider[] wheels;
    [SerializeField]
    //网格的获取
    private GameObject[] wheelMesh;
    //四个轮胎扭矩力的大小
    public float f_right;
    public float f_left;
    public float b_right;
    public float b_left;
    //车轮打滑参数识别
    public float[] slip;
    //初始化三维向量和四元数
    private Vector3 wheelPosition = Vector3.zero;
    private Quaternion wheelRotation = Quaternion.identity;
    //-------------------------------------------
    //驱动模式选择 _默认前驱
    public EDriveType DriveType = EDriveType.frontDrive;
    [Header("----------车辆属性特征-------------")]
    //车刚体
    public Rigidbody rigidbody;
    //轮半径
    public float radius = 0.25f;
    //扭矩力度
    public float motorflaot = 8000f;
    //刹车力
    public float brakVualue = 800000f;
    //速度：每小时多少公里
    public int Km_H;
    //加速的速度增量
    public float shiftSpeed = 4000;
    //下压力
    public float downForceValue = 1000f;
    //质心
    public Vector3 CenterMass;
    [Header("----------发动机属性特征-------------")]
    //发动机马力与转速曲线
    public AnimationCurve enginePowerCurve;
    //车轮的RPM平均转速
    public float wheelsRPM;
    //发动机转速
    public float engineRPM;
    //汽车齿轮比（挡位）
    public float[] gears;
    //当前的挡位
    public int gerrsNurrentNum = 0;
    //差速比
    public float diffrirentialRation;
    //离合器
    private float clutch;
    //平滑时间参数
    private float smoothTime = 0.09f;
    //一些属性的初始化
    private void Start()
    {
        rigidbody = GetComponent();
        slip = new float[4];
    }
    private void FixedUpdate()
    {
        VerticalAttribute();//车辆物理属性管理
        WheelsAnimation(); //车轮动画
        CarEnginePower(); //汽车发动机

        HorizontalContolr(); //转向管理
        HandbrakControl(); //手刹管理
        ShiftSpeed();//加速相关
    }
    //车辆物理属性相关
    public void VerticalAttribute()
    {
        //---------------速度实时---------------
        //1m/s = 3.6km/h
        Km_H = (int)(rigidbody.velocity.magnitude * 3.6);
        Km_H = Mathf.Clamp(Km_H, 0, 200);   //油门速度为 0 到 200 Km/H之间
        //--------------扭矩力实时---------------
        //显示每个轮胎的扭矩
        f_right = wheels[0].motorTorque;
        f_left = wheels[1].motorTorque;
        b_right = wheels[2].motorTorque;
        b_left = wheels[3].motorTorque;
        //-------------下压力添加-----------------
        //速度越大，下压力越大，抓地更强
        rigidbody.AddForce(-transform.up * downForceValue * rigidbody.velocity.magnitude);
        //-------------质量中心同步----------------
        //质量中心越贴下，越不容易翻
        rigidbody.centerOfMass = CenterMass;
    }
    //垂直轴方向运动管理（驱动管理）
    public void VerticalContorl()
    {
        switch (DriveType)
        {
            case EDriveType.frontDrive:
                //选择前驱
                if (InputManager.InputManagerment.vertical != 0) //当按下WS键时生效
                {
                    for (int i = 0; i < wheels.Length - 2; i++)
                    {
                        //扭矩力度
                        wheels[i].motorTorque = InputManager.InputManagerment.vertical * (motorflaot / 2); //扭矩马力归半
                    }
                }
                else
                {
                    for (int i = 0; i < wheels.Length - 2; i++)
                    {
                        //扭矩力度
                        wheels[i].motorTorque = 0;
                    }
                }
                break;
            case EDriveType.backDrive:
                //选择后驱
                if (InputManager.InputManagerment.vertical != 0) //当按下WS键时生效
                {
                    for (int i = 2; i < wheels.Length; i++)
                    {
                        //扭矩力度
                        wheels[i].motorTorque = InputManager.InputManagerment.vertical * (motorflaot / 2); //扭矩马力归半
                    }
                }
                else
                {
                    for (int i = 2; i < wheels.Length; i++)
                    {
                        //扭矩力度
                        wheels[i].motorTorque = 0;
                    }
                }
                break;
            case EDriveType.allDrive:
                //选择四驱
                if (InputManager.InputManagerment.vertical != 0) //当按下WS键时生效
                {
                    for (int i = 0; i < wheels.Length; i++)
                    {
                        //扭矩力度
                        wheels[i].motorTorque = InputManager.InputManagerment.vertical * (motorflaot / 4); //扭矩马力/4
                    }
                }
                else
                {
                    for (int i = 0; i < wheels.Length; i++)
                    {
                        //扭矩力度
                        wheels[i].motorTorque = 0;
                    }
                }
                break;
            default:
                break;
        }
    }
    //水平轴方向运动管理（转向管理）
    public void HorizontalContolr()
    {
        if (InputManager.InputManagerment.horizontal > 0)
        {
            //后轮距尺寸设置为1.5f ，轴距设置为2.55f ，radius 默认为6，radius 越大旋转的角度看起来越小
            wheels[0].steerAngle = Mathf.Rad2Deg * Mathf.Atan(2.55f / (radius + (1.5f / 2))) * InputManager.InputManagerment.horizontal;
            wheels[1].steerAngle = Mathf.Rad2Deg * Mathf.Atan(2.55f / (radius - (1.5f / 2))) * InputManager.InputManagerment.horizontal;
        }
        else if (InputManager.InputManagerment.horizontal < 0)
        {
            wheels[0].steerAngle = Mathf.Rad2Deg * Mathf.Atan(2.55f / (radius - (1.5f / 2))) * InputManager.InputManagerment.horizontal;
            wheels[1].steerAngle = Mathf.Rad2Deg * Mathf.Atan(2.55f / (radius + (1.5f / 2))) * InputManager.InputManagerment.horizontal;
        }
        else
        {
            wheels[0].steerAngle = 0;
            wheels[1].steerAngle = 0;
        }
    }
    //手刹管理
    public void HandbrakControl()
    {
        if (InputManager.InputManagerment.handbanl)
        {
            //后轮刹车
            wheels[2].brakeTorque = brakVualue;
            wheels[3].brakeTorque = brakVualue;
        }
        else
        {
            wheels[2].brakeTorque = 0;
            wheels[3].brakeTorque = 0;
        }
        //------------刹车效果平滑度显示------------
        for (int i = 0; i < slip.Length; i++)
        {
            WheelHit wheelhit;
            wheels[i].GetGroundHit(out wheelhit);
            slip[i] = wheelhit.forwardSlip; //轮胎在滚动方向上打滑。加速滑移为负，制动滑为正
        }
    }
    //车轮动画相关
    public void WheelsAnimation()
    {
        for (int i = 0; i < wheels.Length; i++)
        {
            //获取当前空间的车轮位置 和 角度
            wheels[i].GetWorldPose(out wheelPosition, out wheelRotation);
            //赋值给
            wheelMesh[i].transform.position = wheelPosition;
            wheelMesh[i].transform.rotation = wheelRotation * Quaternion.AngleAxis(90, Vector3.forward);
        }
    }
    //加速以及动画相关
    public void ShiftSpeed()
    {
        //按下shift加速键时
        if (InputManager.InputManagerment.shiftSpeed)
        {
            //向前增加一个力
            rigidbody.AddForce(-transform.forward * shiftSpeed);
        }
        else
        {
            rigidbody.AddForce(transform.forward * 0);
        }
    }
    //汽车引擎发动机相关
    public void CarEnginePower()
    {
        WheelRPM();//将轮轴的转速获取
        // 扭矩力（发动机功率） =  功率=扭矩*转速*n
        motorflaot = -enginePowerCurve.Evaluate(engineRPM) * gears[gerrsNurrentNum];
        float velocity = 0.0f;
        //发动机的转速 与 车轮转速 和 挡位比率 成比例
        engineRPM = Mathf.SmoothDamp(engineRPM, 1000 + Mathf.Abs (wheelsRPM) * 3.6f * (gears[gerrsNurrentNum]), ref velocity, smoothTime);
        print(engineRPM);
        VerticalContorl();    //驱动管理
        shifterGearsChange(); //换挡管理
    }
    //获得车轮的转速
    public void WheelRPM()
    {
        float sum = 0;
        for (int i = 0; i < 4; i++)
        {
            sum += wheels[i].rpm;
        }
        //四个车轮轮轴的平均转速
        wheelsRPM = sum / 4;
    }
    //换挡管理
    public void shifterGearsChange()
    {
        if(InputManager.InputManagerment .addGears ) //如果按下E键,加挡
        {
            if(gerrsNurrentNum < gears.Length - 1  )
            gerrsNurrentNum++;
        }
        if(InputManager.InputManagerment.lowGears ) //如果按下Q键，减档
        {
            if (gerrsNurrentNum > 0)
                gerrsNurrentNum--;
        }
    }
}

😶‍🌫️CameraContorl

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
//-------------------------------------
//—————————————————————————————————————
//___________项目:       ______________
//___________功能： 相机的管理
//___________创建者：秩沅_______________
//_____________________________________
//-------------------------------------
public class CameraContorl : MonoBehaviour
{
    //目标物体
    public Transform target;
    private CarMoveControl Control;
    public float  speed;
    [Header("----------相机基础属性-------------")]
    //鼠标滑轮的速度
    public float ScrollSpeed = 45f;

    public  float Ydictance = 0f;
    private float  Ymin = 0f;
    private float  Ymax  = 4f;
    public   float Zdictance = 4f;
    private float Zmin = 4f;
    private float Zmax = 15f;
    //相机看向的角度 和最終位置
    public float angle = -25 ;
    private Vector3 lastPosition;
    private Vector3 lookPosition;
    [Header("----------加速时相机属性-------------")]
    //加速时的跟随力度
    [Range(1, 5)]
    public float shiftOff;
    //目标视野 （让其显示可见）
    [SerializeField ]
    private float addFov;
    //当前视野
    private float startView;
    public float off = 20;
    //为一些属性初始化
    private void Start()
    {
        startView = Camera.main.fieldOfView; //将相机的开始属性赋入
        addFov = 30;
    }
    void LateUpdate()
    {
        FllowEffect(); //相机属性显示
        CameraAtrribute(); //相机跟随功能
        FOXChange();  //加速时相机视野的变化
    }
    //相机属性显示
    public void CameraAtrribute()
    {
        //实时速度
        Control = target.GetComponent();
        speed = Mathf .Lerp (speed , Control.Km_H / 4 ,Time.deltaTime ) ;
        speed = Mathf.Clamp(speed, 0, 55);   //对应最大200公里每小时
    }
    //相机跟随功能
    public void FllowEffect()
    {
        //Z轴和Y轴的距离和鼠标滑轮联系
        Ydictance += Input.GetAxis("Mouse ScrollWheel") * ScrollSpeed * Time.deltaTime;//平滑效果
        Zdictance += Input.GetAxis("Mouse ScrollWheel") * ScrollSpeed * Time.deltaTime*2;
        //設置Y軸和x轴的滚轮滑动范围
        Ydictance = Mathf.Clamp(Ydictance, Ymin, Ymax);
        Zdictance = Mathf.Clamp(Zdictance, Zmin, Zmax);
        //确定好角度，四元数 * 三维向量 = 三维向量 和最终位置
        lookPosition = Quaternion.AngleAxis(angle, target.right) * -target.forward;
        lastPosition = target.position + Vector3.up * Ydictance - lookPosition * Zdictance;
        差值更新位置,速度越快镜头跟随越快，速度越慢镜头跟随越慢
        transform.position = lastPosition;
        //更新角度
        transform.rotation = Quaternion.LookRotation(lookPosition);
    }
    //加速时相机视野的变化
    public void FOXChange()
    {
        if(Input.GetKey(KeyCode.LeftShift) ) //按下坐标shift键生效
        {
            Camera.main.fieldOfView = Mathf.Lerp(Camera.main.fieldOfView , startView + addFov ,Time .deltaTime * shiftOff );
        }
        else
        {
            Camera.main.fieldOfView = Mathf.Lerp(Camera.main.fieldOfView, startView, Time.deltaTime * shiftOff);
        }
    }
}

😶‍🌫️UIContorl

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
//-------------------------------------
//—————————————————————————————————————
//___________项目:       ______________
//___________功能：  UI相关的脚本管理
//___________创建者：_______秩沅________
//_____________________________________
//-------------------------------------
public class UIContorl : MonoBehaviour
{
    //------------------仪表盘----------------
    //速度指针开始角度和最终角度
    private float startAngel = 215, ednAngel = -35;
    //速度指针偏差角度
    private float offAngel;
    //获取速度的对象
    public CarMoveControl control;
    //速度指针组件
    public Transform node;
    //----------------------------------------
    void Update()
    {
        //偏差角度 = 每度（速度）旋转的角度 * 速度
        offAngel = (startAngel - ednAngel) / 180 * control.Km_H;
        //offAngel = (startAngel - ednAngel)  * control.engineRPM /10000;
        //仪表盘的管理，与速度同步
        node.eulerAngles = new Vector3 (0, 0, startAngel -offAngel);
    }
}

😶‍🌫️ InputManager

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
//-------------------------------------
//—————————————————————————————————————
//___________项目:       ______________
//___________功能： 输入控制管理器
//___________创建者：秩沅_______________
//_____________________________________
//-------------------------------------
public class InputManager : MonoBehaviour
{
    //单例模式管理
    static private InputManager inputManagerment;
    static public InputManager InputManagerment => inputManagerment;
    public float horizontal;  //水平方向动力值
    public float vertical;    //垂直方向动力值
    public bool  handbanl;    //手刹动力值
    public bool shiftSpeed;   //加速shift键
    //public float clutch;    //离合器
    public bool addGears;     //升档
    public bool lowGears;     //降档
    void Awake()
    {
        inputManagerment = this;
    }
    void FixedUpdate()
    {
        //与Unity中输入管理器的值相互对应
        horizontal = Input.GetAxis("Horizontal");
          vertical = Input.GetAxis("Vertical");
          handbanl = Input.GetAxis("Jump")!= 0 ? true :false ; //按下空格键时就是1，否则为0
        shiftSpeed = Input.GetKey(KeyCode.LeftShift) ? true : false;
        //clutch   = Input.GetKey(KeyCode.LeftShift) ? 0 : Mathf.Lerp(clutch ,1,Time .deltaTime);
        addGears   = Input.GetKeyDown(KeyCode.E ) ? true : false;
        lowGears   = Input.GetKeyDown(KeyCode.Q ) ? true : false;
    }
}

⭐【Unityc#专题篇】之c#进阶篇】

⭐【Unityc#专题篇】之c#核心篇】

⭐【Unityc#专题篇】之c#基础篇】

⭐【Unity-c#专题篇】之c#入门篇】

⭐【Unityc#专题篇】—进阶章题单实践练习

⭐【Unityc#专题篇】—基础章题单实践练习

⭐【Unityc#专题篇】—核心章题单实践练习

你们的点赞👍 收藏⭐ 留言📝 关注✅是我持续创作，输出优质内容的最大动力！、

【Unity3D赛车游戏】【六】如何在Unity中为汽车添加发动机和手动挡变速？,在这里插入图片描述,第11张

db标签

网友评论

搜索: Search

最新文章

热门文章

【Unity3D赛车游戏】【六】如何在Unity中为汽车添加发动机和手动挡变速？

⭐🅰️Unity3D赛车游戏⭐

文章目录

⭐前言⭐

⭐常见问题⭐

🎶（A）车辆模型——绘制发动机马力与转速曲线

😶‍🌫️添加并绘制AnimationCurve 动画曲线

😶‍🌫️AnimationCurve .EvaluateAPI

🎶（B）车辆模型——发动机和手动挡位的初步实现

😶‍🌫️添加发动机相关的属性

😶‍🌫️更新输入控制脚本增添换挡输入

😶‍🌫️换挡管理，挡位比率

🎶（C）车辆模型——脚本记录

😶‍🌫️CarMoveControl

😶‍🌫️CameraContorl

😶‍🌫️UIContorl

😶‍🌫️ InputManager

猜你喜欢

网友评论
