在FPGA设计与开发中，Device视图和Package视图发挥着重要的作用。

在Device视图下：

• 可以查看FPGA芯片可用资源

  例如：LUT、FF、BRAM、DSP、URAM等的个数；

  • 可以查看关键资源的分布情况

    例如：PCIE的位置，高速收发器的位置，因为这些位置直接影响到PCB设计以及FPGA内部的数据流。

    • 可用查看MMCM等时钟资源的位置

      时钟的拓扑结构的质量直接影响到设计后期的时序收敛，在多die芯片中，这一点尤为重要。例如：某个芯片是3个die，设计中的一个时钟要给这3个die使用，那么最好将该时钟分配在中间那个die上，这样跨die次数最小，比较时钟跨die会增加Clock Skew。

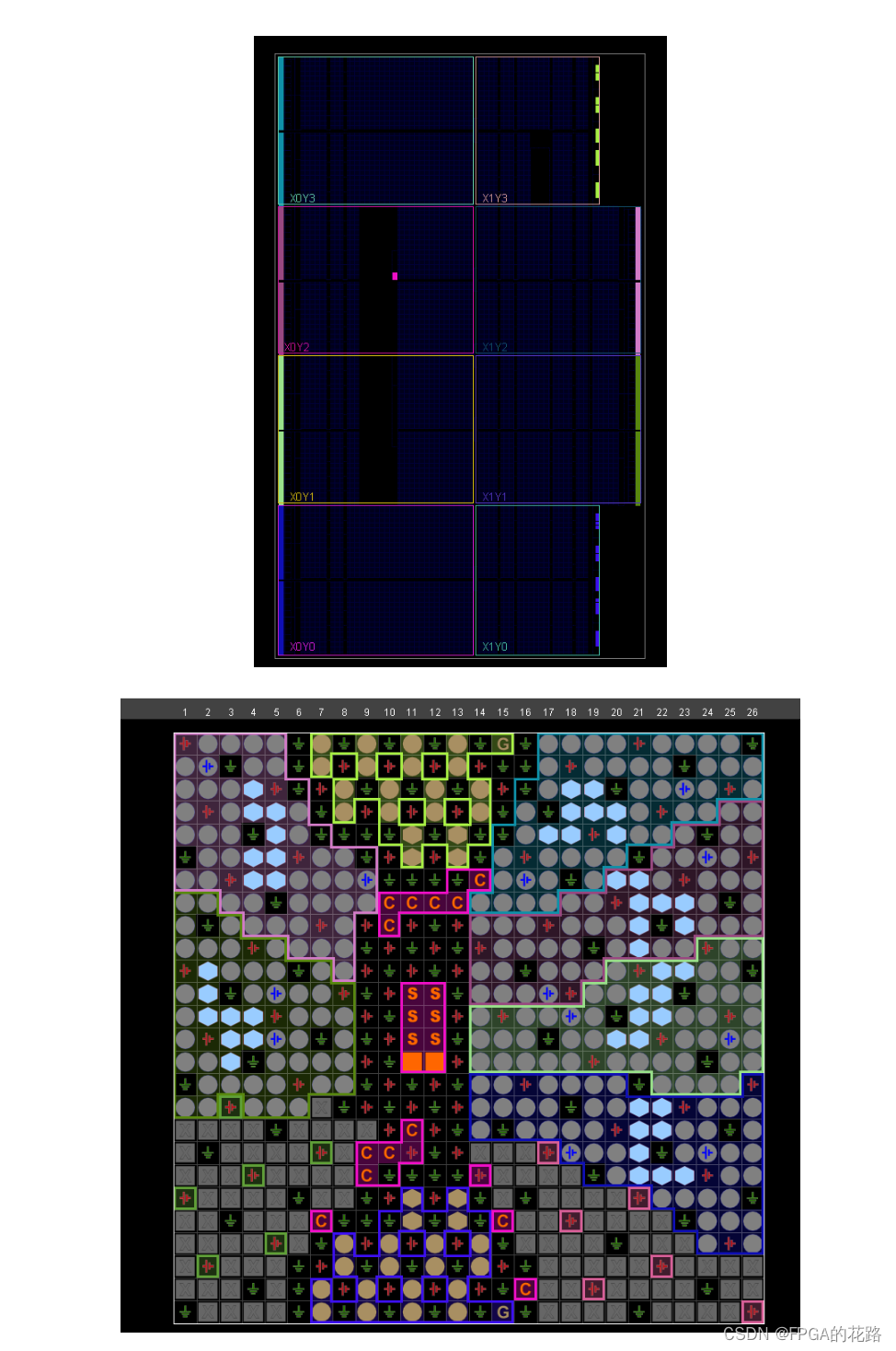

      那么如何打开Device视图呢？一种可行的方法是创建Vivado I/O工程，但这仍然显得繁琐。这里我们介绍一种更为直接的方法，就是使用Tcl命令link_design。打开Vivado，在Tcl Console中直接输入如下图所示命令：

      link_design -part xc7a100tfgg676-2


      此时，该命令后只需跟随一个选项，即-part，-part用于指明具体的芯片型号。这样就打开了Vivado，之后选择Window，点击Device即可打开Device视图，点击Package即可打开Package视图。
