FPGA简单双端口RAM——IP核

guduadmin281月前

文章目录

前言
一、双端口 RAM
- 1、简单双端口与真双端口
- 2、简单双端口RAM框图
- 二、 IP核配置
- - 1、RAM双端口 IP 核配置
  - 2、PLL IP 核配置
  - 三、源码
  - - 1、ram_wr(写模块)
    - 2、ram_rd(读模块)
    - 3、ip_2port_ram(顶层文件)
    - 四、仿真
    - - 1、仿真文件
      - 2、波形仿真
      - 五、SignalTap II在线验证
      - 六、总结
      - 七、参考资料

        前言

        环境：
        1、Quartus18.0
        2、vscode
        3、板子型号：原子哥开拓者2(EP4CE10F17C8)
        要求：
        使用 Altera RAM IP 核生成一个简单双端口的 RAM，然后对 RAM 进行读写操作，并通过 Modelsim 软件进行仿真及 SignalTap 软件进行在线调试。

        一、双端口 RAM

        由前面的单端口学习我们知道RAM IP核分为单端口RAM以及双端口RAM，即RAM IP核的读写端口数。对于单端口，读写共用一对地址线，所以无法同时读写不同地址的数据。对于双端口，读写地址线是分开的，所以具备同时读写能力。

        1、简单双端口与真双端口

        双端口 RAM 又分为简单双端口 RAM 和真双端口 RAM，顾名思义，简单双端口 RAM 虽然有两个端口，但是一个端口只能用来写，另一个端口只能用来读，所以简单双端口 RAM 也称为伪双端口 RAM。而真双端口 RAM 是指两个端口都可以用来写或者读，可以理解成具有两个独立的单端口的 RAM，一般用于需要多路写入和读出的情况，而不用例化两个单端口的 RAM，在使用上更为方便。

        简而言之，在都需要读写的情况下，如果需要多路写入、读出的情况则选择真双端口。
        2、简单双端口RAM框图

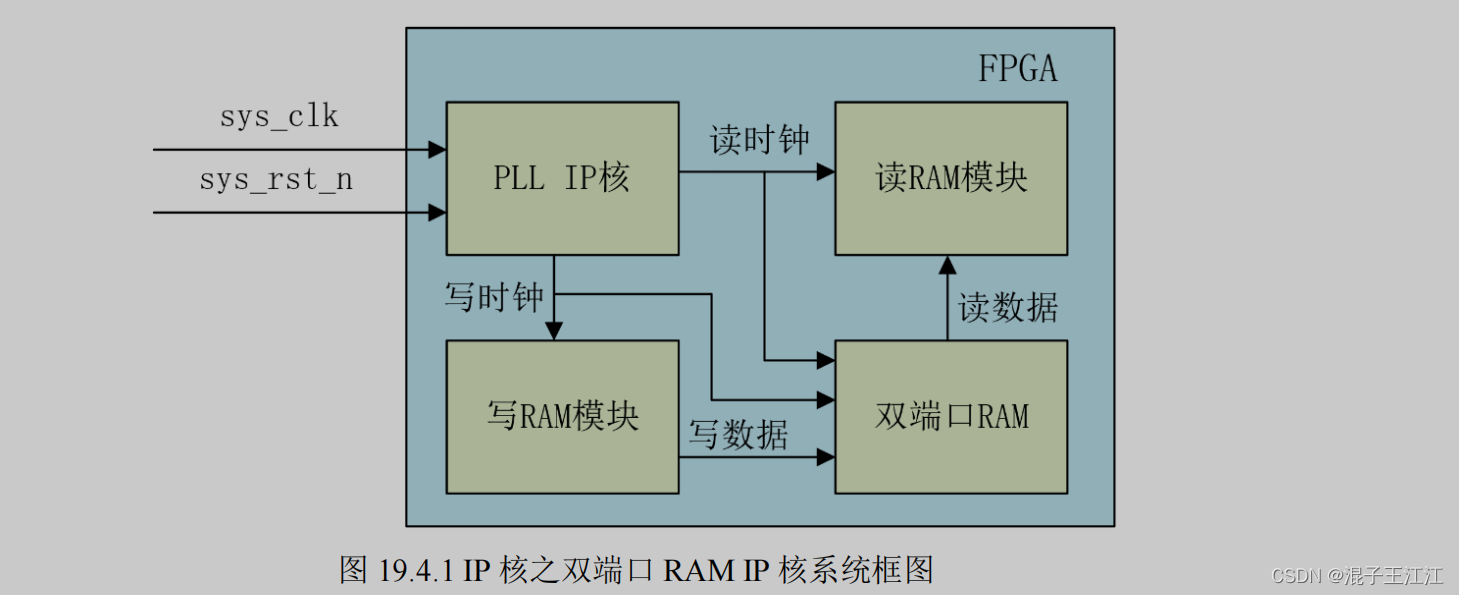

        模块框图：

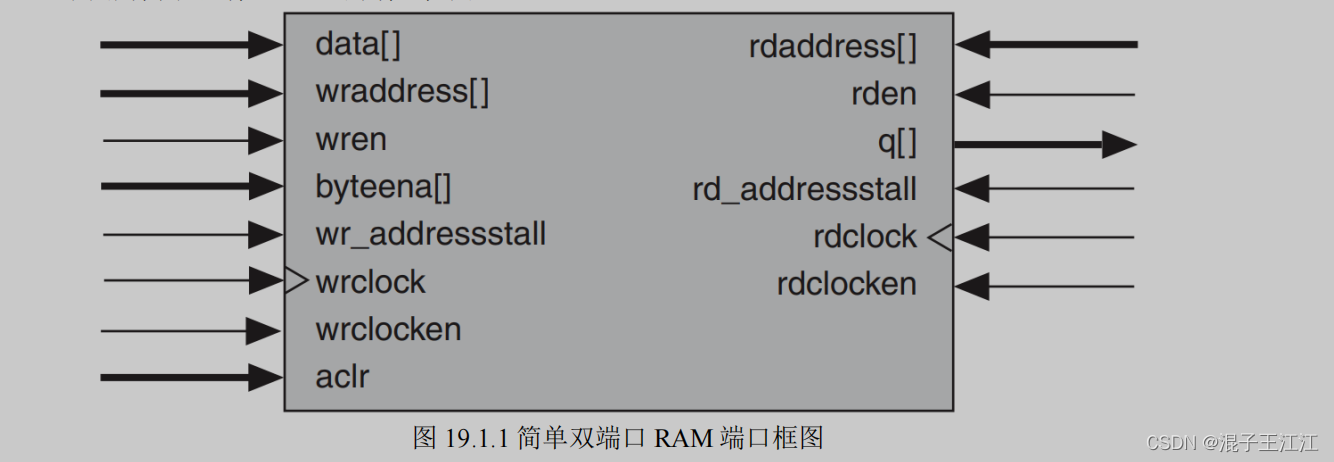

        端口框图：
        端口描述：

        data：RAM 写数据端口；
        wraddress：RAM 写地址端口；
        wren：写使能信号，高电平有效；
        byteena：字节使能控制，该功能屏蔽了输入数据，这样仅写入数据中指定字节，未被写入的字节保留之前写入的值。当写入数据的位宽为 16 位、18 位、32 位和 36 位时，M9K 模块将支持字节使能，wren 信号以及字节 byteena 信号一起控制 RAM 模块的写操作。byteena 信号在 RAM IP 核创建过程中是可选的，可选择是否使用字节使能控制功能。
        wr_addressstall：写地址时钟使能控制，当 wr_addressstall 信号为高电平时，有效地址时钟使能就会保持之前的地址。wr_addressstall 信号在 RAM IP 核创建过程中是可选的，可选择是否使用地址使能控制功能。
        wrclock：写时钟；
        wrclocken：写时钟使能信号，高电平有效；
        aclr：异步复位信号，高电平有效；
        rdaddress：RAM 读地址端口；
        rden：读使能信号，高电平有效；
        q：从 RAM 中读出的数据；
        rd_addressstall：读地址时钟使能控制，当 rd_addressstall 信号为高电平时，有效地址时钟使能就会保持之前的地址。rd_addressstall 信号在 RAM IP 核创建过程中是可选的，可选择是否使用地址使能控制功能。
        rdclock：读时钟；
        rdclocken：读时钟使能信号，高电平有效；

        二、 IP核配置

        1、RAM双端口 IP 核配置

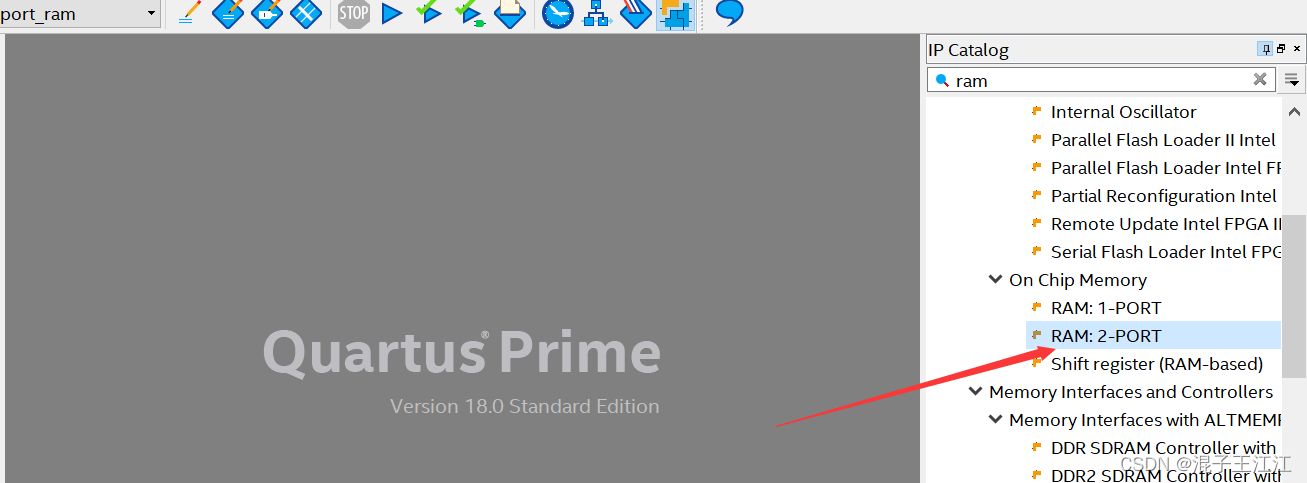

        查找RAM IP：

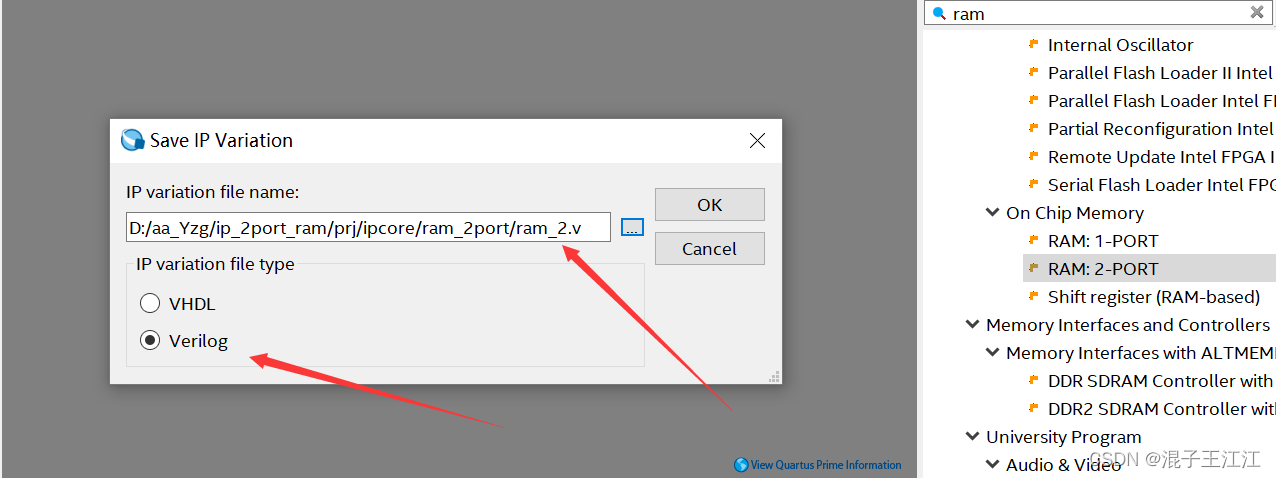

        双击过后添加IP核路径以及命名文件：

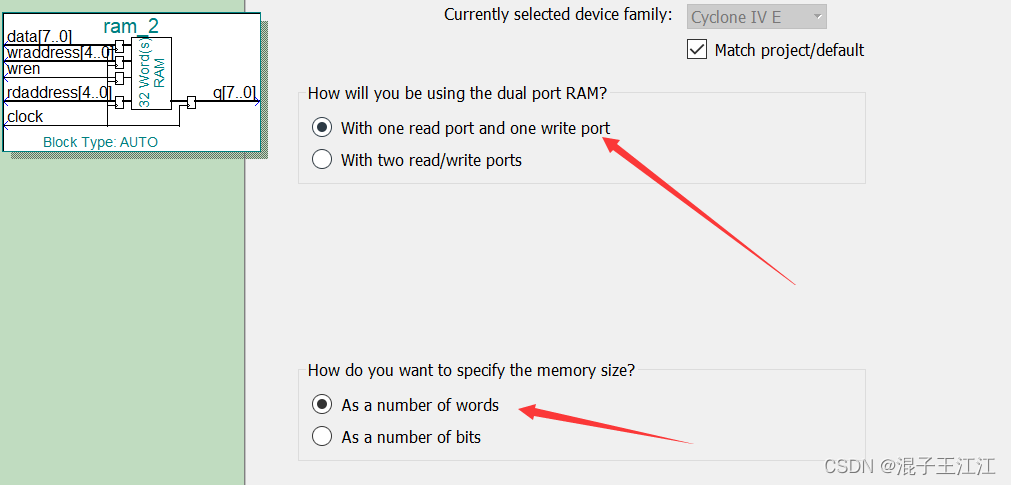

        选择端口类型以及存储器大小：

        上面的选项是选择简单双端口还是真双端口；下面一个是用于指定存储器大小的单位words or bits。

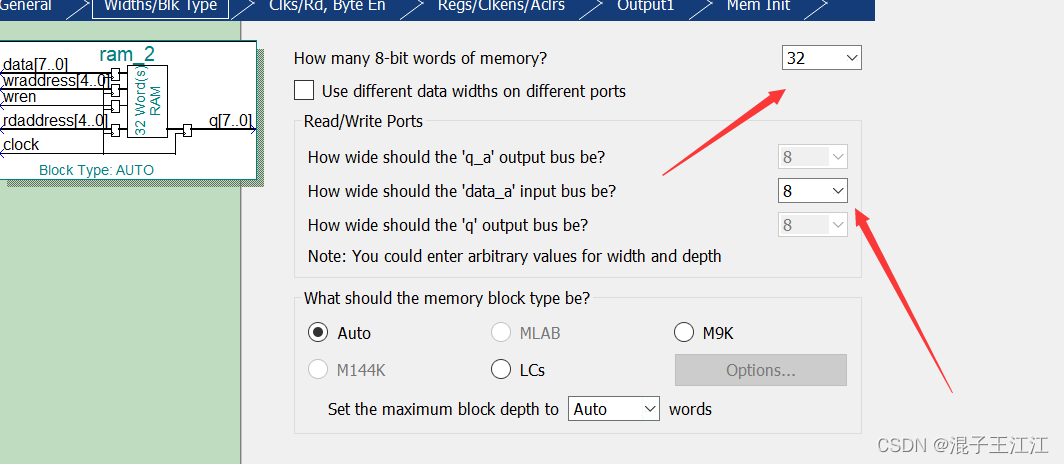

        设置RAM的存储深度以及位宽：

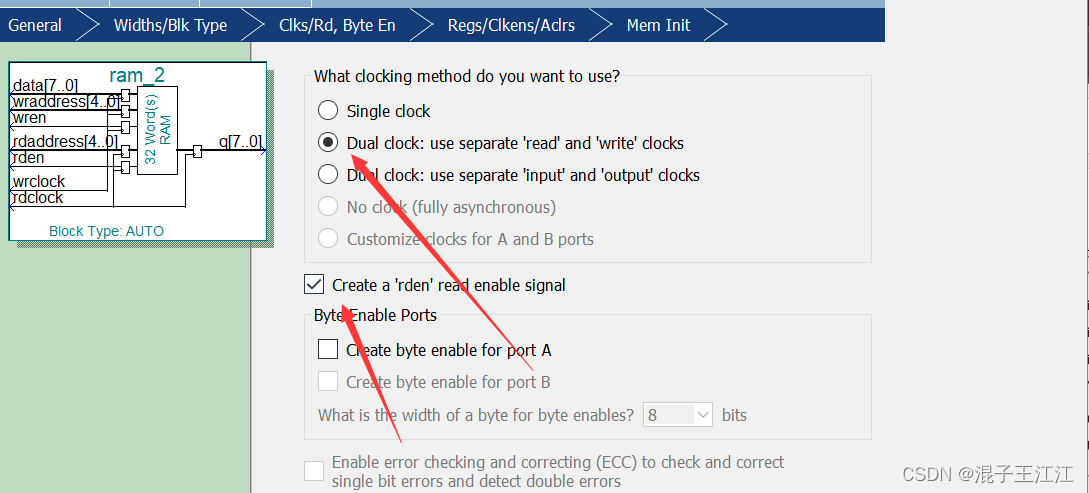

        勾选独立时钟以及读使能信号：

        “What clocking method do you want to use？”：用于设置双端口 RAM 的时钟，此处选择第二个（Dualclock:use separate ‘read’ and ‘write’ clocks），即写端口和读端口选择独立的时钟。
        “Create a ‘rden’ read enable signal”：选择是否勾选读使能信号，如果不勾选则一直在读。

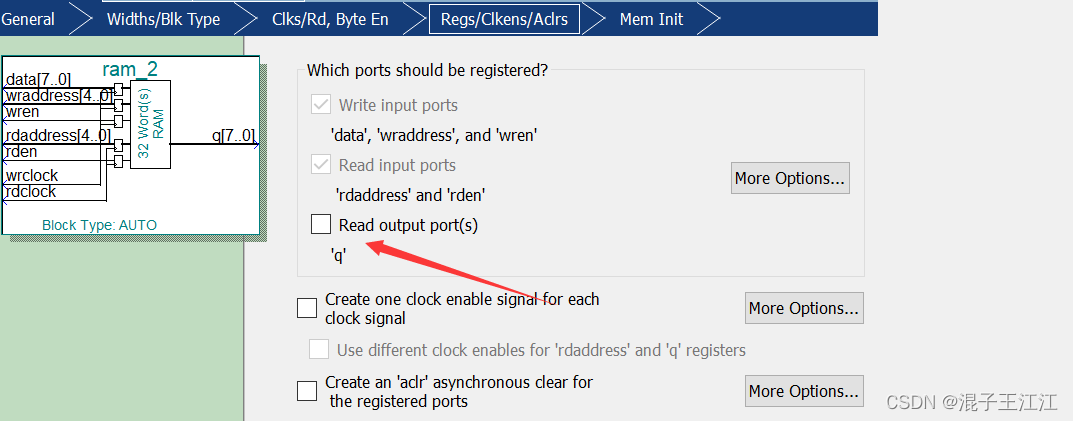

        取消寄存输出信号q:

        这里如果选中的话，从RAM中读到的q会多延时一个时钟周期输出。

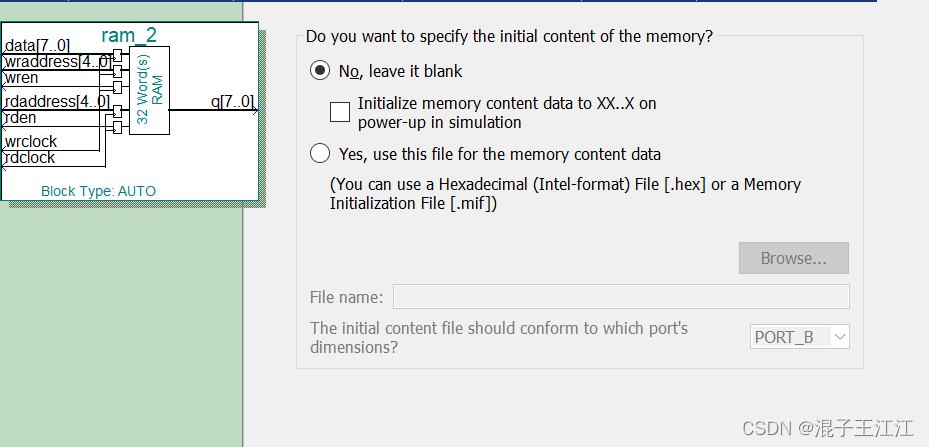

        保持对RAM的初始化：

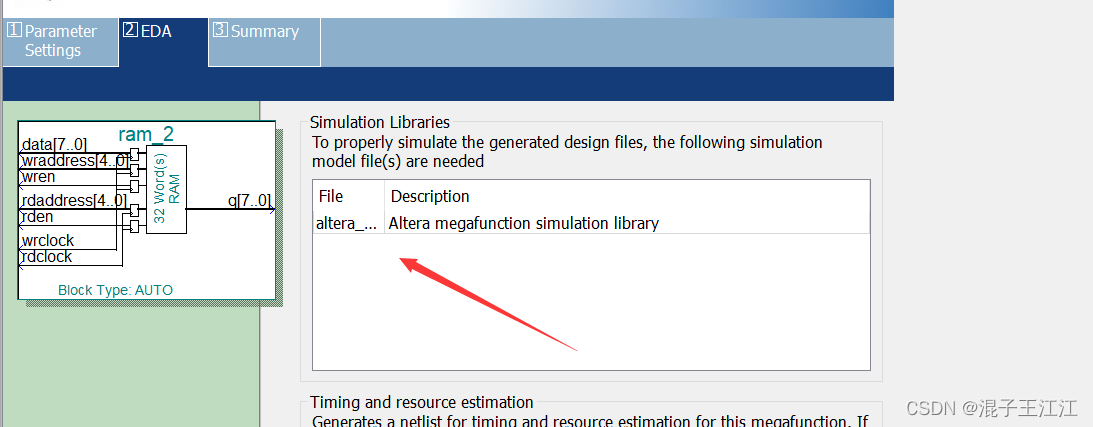

        保持默认，next：

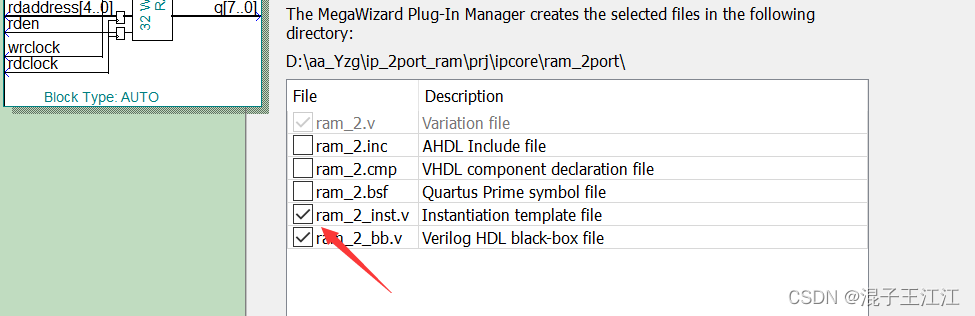

        勾选ram_2_inst.v 和 ram_2_bb.v：

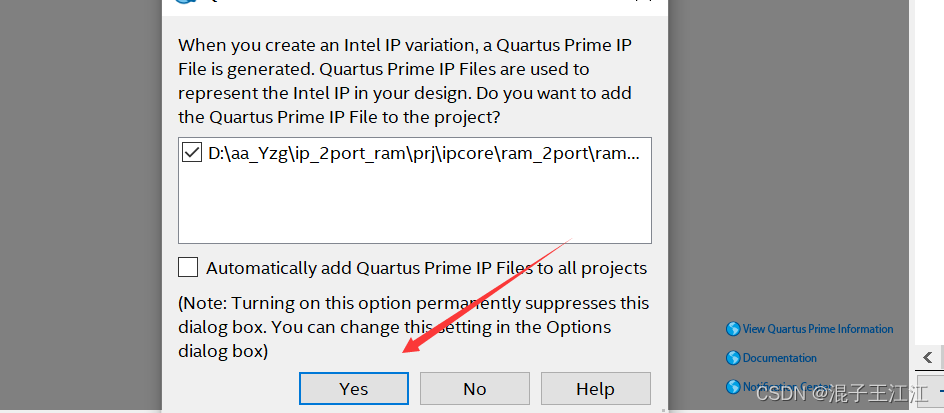

        点击finish过后点击YES将IP核添加到工程：

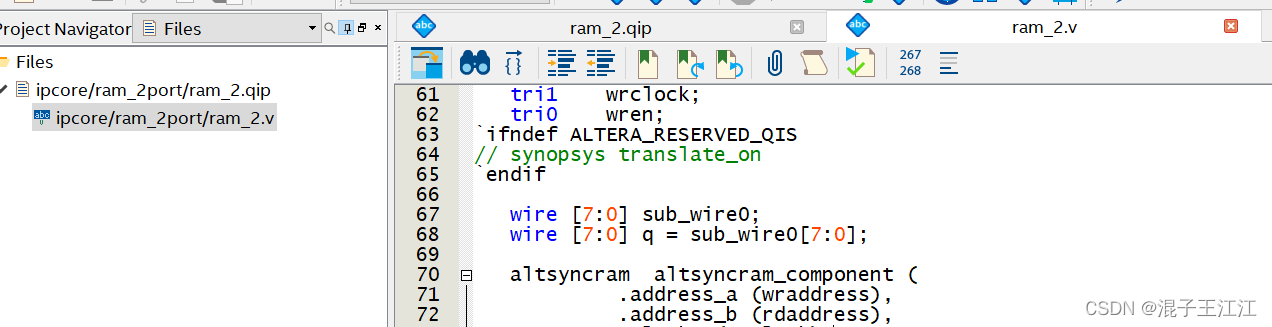

        效果：

        2、PLL IP 核配置

        由于之前的文章早已详细介绍过，这里不在进行赘述：
        IP核简介及PLL_IP核的调用

        三、源码

        我们配置了IP但我们仍然需要写驱动文件去调用他们。

        1、ram_wr(写模块)

        module ram_wr ( input clk , input rst_n , output ram_wr_en ,//写使能 output reg [4:0] ram_wr_addr ,//写地址 output reg [7:0] ram_wr_data //写数据 ); /***************** 该写模块中，在计数器从0累加到31时向ram写入数据，在到达63后计数器保持不变该模块只在上电后写入一次 ******************/ reg [5:0] wr_cnt; //写使能在计数到0~31是为高电平 assign ram_wr_en = ((wr_cnt >= 6'd0) && (wr_cnt <= 6'd31) && rst_n) ? 1'b1 : 1'b0; //计数器 always @(posedge clk or negedge rst_n) begin if(!rst_n)begin wr_cnt <= 6'd0; end else if(wr_cnt == 6'd63) wr_cnt <=wr_cnt; else wr_cnt <= wr_cnt + 1'b1; end //产生写数据信号 always @(posedge clk or negedge rst_n) begin if(!rst_n) ram_wr_data <= 8'd0; else if(wr_cnt >= 6'd0 && wr_cnt <= 6'd31) ram_wr_data <= ram_wr_data + 1'b1; else ram_wr_data <= 8'd0; end //写地址信号 always @(posedge clk or negedge rst_n) begin if(!rst_n) ram_wr_addr <= 5'd0; else if(wr_cnt >= 6'd0 && wr_cnt <= 6'd31) ram_wr_addr <= ram_wr_addr + 1'b1; else ram_wr_addr <= 5'd0; end endmodule

        2、ram_rd(读模块)

        module ram_rd( input clk , input rst_n , input [7:0] ram_rd_data ,//读数据 output ram_rd_en ,//读使能 output reg [4:0] ram_rd_addr //读地址 ); reg [5:0] rd_cnt; assign ram_rd_en = ((rd_cnt >= 6'd0) && (rd_cnt <= 6'd31) && rst_n) ? 1'b1 :1'b0; //读计数器 always @(posedge clk or negedge rst_n)begin if(!rst_n) rd_cnt <= 6'd0; else if(rd_cnt == 6'd63) rd_cnt <= 6'd0; else rd_cnt <= rd_cnt + 1'b1; end //读地址范围 always @(posedge clk or negedge rst_n)begin if(!rst_n) ram_rd_addr <= 5'd0; else if(rd_cnt >= 6'd0 && rd_cnt <= 6'd31) ram_rd_addr <= ram_rd_addr + 1'b1; else ram_rd_addr <= 5'd0; end endmodule

        3、ip_2port_ram(顶层文件)

        module ip_2port_ram( input sys_clk , input sys_rst_n ); wire clk_50m; wire clk_25m; wire locked; wire rst_n; wire ram_wr_en ; wire [4:0] ram_wr_addr; wire [7:0] ram_wr_data; wire ram_rd_en ; wire [4:0] ram_rd_addr; wire [7:0] ram_rd_data; assign rst_n = sys_rst_n & locked; //锁相环，用于产生两个时钟 pll_clk pll_clk_inst( .areset (~sys_rst_n), .inclk0 (sys_clk), .c0 (clk_50m), .c1 (clk_25m), .locked (locked) ); //RAM写模块 ram_wr ram_wr_inst( .clk (clk_50m), .rst_n (rst_n), .ram_wr_en (ram_wr_en ),//写使能 .ram_wr_addr (ram_wr_addr),//写地址 .ram_wr_data (ram_wr_data) //写数据 ); //RAM读模块 ram_rd ram_rd_inst( .clk (clk_25m), .rst_n (rst_n), .ram_rd_en (ram_rd_en ),//读使能 .ram_rd_addr (ram_rd_addr), //读地址 .ram_rd_data (ram_rd_data)//读数据 ); //简单双端口RAM ram_2 ram_2_inst( .data (ram_wr_data), .rdaddress (ram_rd_addr), .rdclock (clk_25m), .rden (ram_rd_en), .wraddress (ram_wr_addr), .wrclock (clk_50m), .wren (ram_wr_en), .q (ram_rd_data) ); endmodule

        四、仿真

        1、仿真文件

        `timescale 1ns/1ns module tb_ip_2port_ram(); parameter T = 20; reg sys_clk; reg sys_rst_n; initial begin sys_clk = 1'b0; sys_rst_n = 1'b0; #(T+1) sys_rst_n = 1'b1; #(3000) $stop; end always #(T/2) sys_clk = ~sys_clk; ip_2port_ram ip_2port_ram_inst( .sys_clk (sys_clk), .sys_rst_n (sys_rst_n) ); endmodule

        2、波形仿真

        波形分析：

        黄线所在时刻既是写使能时刻也是读使能时刻，所以此时既在写又在读。当 ram 地址为 0 时，写入的数据也是 0；当 ram 地址为 1 时，写入的数据也是 1，我们总共向 ram 中写入 32 个数据。ram 中读出的数据 ram_rd_data 在延时一个时钟周期之后，开始输出数据，输出的数据为 0，1，2……，和我们写入的值是相等的

        波形分析:

        只在开始时写入一次，随后不再写入，而是每隔一段时间读取一次

        五、SignalTap II在线验证

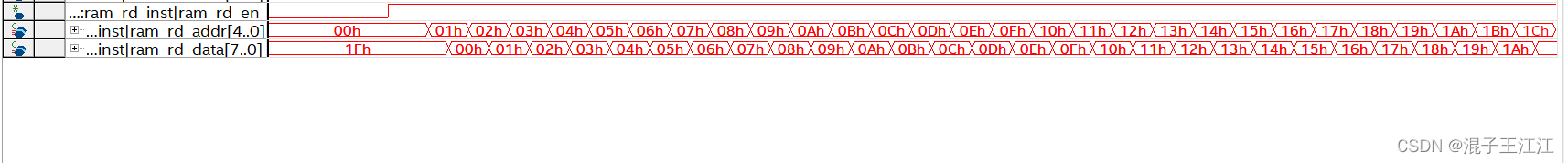

        读状态：
        分析：

        ram_rd_en（读使能）信号拉高之后，ram_addr 从 0 开始增加，也就是说从 ram 的地址 0 开始读数据；ram 中读出的数据 ram_rd_data 在延时一个时钟周期之后，开始输出数据，输出的数据为 0，1，2……，和我们写入的值是相等的。与仿真结果一致。并且每隔一段时间读一遍。

        写状态：

        额，这里的写状态波形不知道怎的抓不到波形，这里因为写只是上电后写一次，后面不需要再写了，所以我设置了一个上升沿为触发条件，但他还是没有波形。应该是SignalTap II的使用还不太熟练，不太熟悉一些更复杂的操作。

        六、总结

        今天的实验是在昨天的单端口之上的另一内容，简单双端口可以同时进行读写，比单端口更加丰富。通过这次实验对IP核的配置越发熟练，每天都有在进步！

        七、参考资料

        以上资料均来自正点原子的教学视频或开拓者2开发教程：原子官方
