总结一下比较常用的一些数据滤波算法，一阶算法可以算是比较基础，通过基本的原理可以引出其他多阶算法或者组合算法

六种常用滤波算法 mcu平台c code

1. 中值滤波
2. 滑动均值滤波
3. rc-低通滤波
4. rc-高通滤波
5. rc-带通滤波
6. 卡尔曼滤波
1. 中值滤波

中值滤波顾名思义就是将连续的数据取其大小的中值代替，通常用在信号平滑且存在噪声突刺情况可以有效过滤异常数据，缺点是当信号噪声过密时滤波效果不明显，排序算法需要优化以减小ram与计算时间。
```
//头文件
#define MID_AVG_FILTER_SIZE (7U)  //定义滤波窗口大小通常位奇数
typedef struct
{
    float dataBuf[MID_AVG_FILTER_SIZE];  //采样数据区
    u16 index;  //实现循环队列的队尾下标
} mid_avg_filter_t;
float Mid_avg_filter(mid_avg_filter_t* const filter, const float data);
```
```
//源文件
/*******************************************************************************
 * @fn Mid_avg_filter
 * @brief 实现中值滤波
 * @param filter 滤波器
 * @param data 最新数据
 * @return 滤波后的结果
 ******************************************************************************/
float Mid_avg_filter(mid_avg_filter_t * const filter, const float data)
{
    float tem;
    u16 i, j;
    static mid_avg_filter_t f_tmp;  //临时副本，用于排序
    //采用循环队列形式将最新数据入队
    filter->dataBuf[filter->index] = data;
    filter->index = (filter->index + 1) % MID_AVG_SIZE;
    //采用冒泡法将滤波器内数据升序排序
    f_tmp=*filter;
    for (i = 0; i < MID_AVG_SIZE - 1; i ++) //MID_AVG_FILTER_SIZE-1不用与自己比较
    {
        u16 count = 0;
        for (j = 0; j < MID_AVG_SIZE - 1 - i; j++)
        {
            if (f_tmp.dataBuf[j] > f_tmp.dataBuf[j + 1])
            {
                tem = f_tmp.dataBuf[j];
                f_tmp.dataBuf[j] = f_tmp.dataBuf[j + 1];
                f_tmp.dataBuf[j + 1] = tem;
                count = 1;
            }
        }
        if (count == 0)			//如果某一趟没有交换位置，则说明已经排好序，直接退出循环
            break;
    }
    //取中值
    if(MID_AVG_SIZE%2==0)//判断奇偶
    {
      return (f_tmp.dataBuf[MID_AVG_SIZE/2]+f_tmp.dataBuf[(MID_AVG_SIZE/2)-1])/2;
    }
    return f_tmp.dataBuf[(MID_AVG_SIZE-1)/2];

}
```
```
//使用
mid_avg_filter_t filter={0};
float dataSrc;  //  采样数据
float dataDest; //
//dataSrc=...//更新采样数据
dataDest=Mid_avg_filter(&mid_filter,dataSrc);//获取滤波数据
```

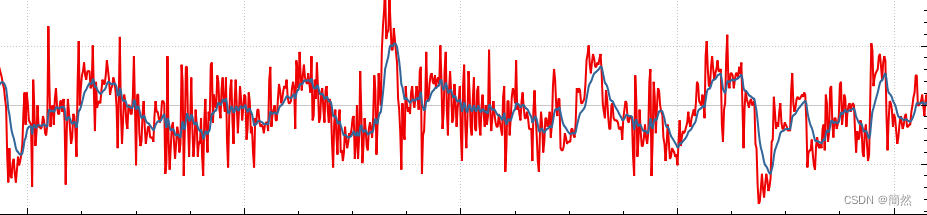

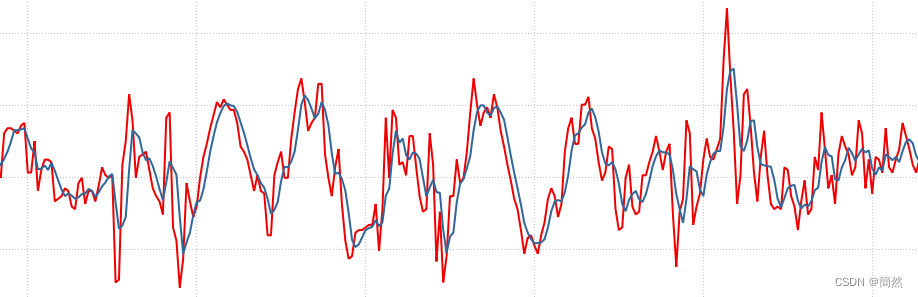

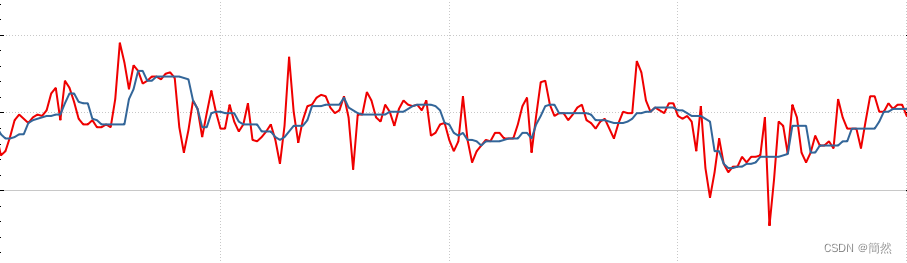

结果（红色为采样数据，蓝色为滤波数据）

2. 滑动均值滤波

滑动均值滤波原理是在一组连续的采样数据中，按照某个数据块大小，连续对该块大小的数据取均值，看起来就像一个窗口划过这组数据。
优点；对于数据处理权重一致，能够将平均分布的噪声点处理综合掉。能够通过控制滑动窗口的大小控制平滑度。
缺点：窗口较大容易造成较大滞后性，且脉冲干扰抑制不明显。
```
//头文件
#define SLID_WINDOW_SIZE (4U) //滑动窗口大小
typedef struct
{
    float dataBuf[SLID_WINDOW_SIZE];  //采样数据区
    u16 index;  //实现循环队列的队尾下标
    u16 size;   //当前窗口内元素个数
} slid_avg_filter_t;
float Slid_avg_filter(slid_avg_filter_t* const filter, const float data);
```
```
//源文件
/*******************************************************************************
 * @fn Slid_avg_filter
 * @brief 实现滑动滤波
 * @param filter 滤波器
 * @param data 最新数据
 * @return 滤波后的结果
 ******************************************************************************/
float Slid_avg_filter(slid_avg_filter_t* const filter, const float data)
{
  double tem=0;
  //采用循环队列形式将最新数据入队
  filter->dataBuf[filter->index] = data;
  filter->index = (filter->index + 1) % SLID_WINDOW_SIZE;
  if(filter->sizesize+=1;
  //取平均
  for(u16 i=0;isize;i++)
  {
    tem+=filter->dataBuf[i];
  }
  tem/=filter->size;
  return tem;
}
```
```
//使用
slid_avg_filter_t slid_filter={0};
float dataSrc;  //  采样数据
float dataDest; //
//dataSrc=...//更新采样数据
dataDest=Slid_avg_filter(&slid_filter,idataSrc);//获取滤波数据
```

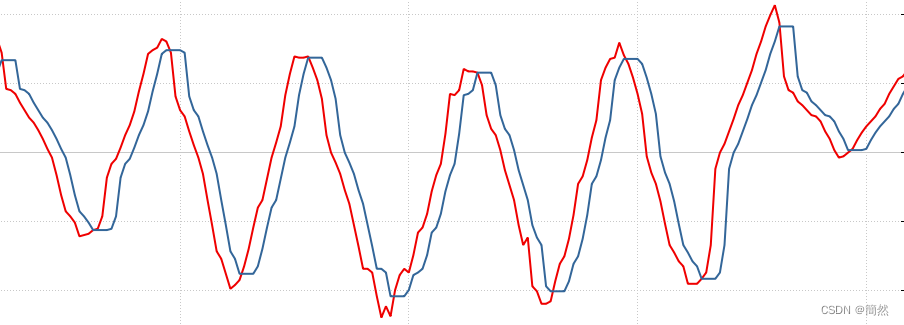

结果（红色为采样数据，蓝色为滤波数据）

3. rc-低通滤波

一阶低通滤波器（Low Pass Filter，LPF），核心参数为截止频率fc，该算法可以保留截止频率以内的信号，而衰减截止频率之外的信号。主要用于去除高频噪声。
一阶低通滤波公式如下：
y n = a x n + ( 1 − a ) y n − 1 等价于 : y n = y n − 1 + a ( x n − y n − 1 ) 其中 : a = T s T s + R C = T s T S + 1 2 π f c = 2 π f c T s 2 π f c T s + 1 y_n=ax_n+(1-a)y_{n-1} \\等价于:\\ y_n=y_{n-1}+a(x_n-y_{n-1}) \\其中: \\ a= \frac {T_s} {{T_s+RC}}= {\frac {T_s}{T_S+\frac{1}{2 \pi f_c}}}=\frac{2\pi f_cT_s}{2\pi f_cT_s+1} yn=axn+(1−a)yn−1等价于:yn=yn−1+a(xn−yn−1)其中:a=Ts+RCTs=TS+2πfc1Ts=2πfcTs+12πfcTs
参数说明： y n y_n yn为本次滤波输出值， y n − 1 y_{n-1} yn−1为上次滤波输出值， x n x_n xn为本次采样值。 T s T_s Ts为采样周期（s）， f c f_c fc为截止频率(hz)。 a a a范围为[0,1]
```
//头文件
#ifndef M_PI
#define M_PI (3.141592f)
#endif
typedef struct
{
    float ts;       //采样周期(s)
    float fc;       //截至频率(hz)
    float lastYn;   //上一次滤波值
    float alpha;    //滤波系数
} low_pass_filter_t;
//初始化滤波系数
void Init_lowPass_alpha(low_pass_filter_t* const filter,const float ts, const float fc);
//低通滤波
float Low_pass_filter(low_pass_filter_t* const filter, const float data);
```
```
//源文件
/*******************************************************************************
 * @fn Init_lowPass_alpha
 * @brief 初始化低通滤波器滤波系数
 * @param filter 滤波器
 * @param ts 采用周期 单位s
 * @return fc 截至频率 单位hz
 ******************************************************************************/
void Init_lowPass_alpha(low_pass_filter_t* const filter,const float ts, const float fc)
{
  float b=2*M_PI*fc*ts;
  filter->ts=ts;
  filter->fc=fc;
  filter->lastYn=0;
  filter->alpha=b/(b+1);
}
/*******************************************************************************
 * @fn Low_pass_filter
 * @brief 低通滤波函数
 * @param data 采样数据
 * @return 滤波结果
 ******************************************************************************/
float Low_pass_filter(low_pass_filter_t* const filter, const float data)
{
  float tem=filter->lastYn+(filter->alpha*(data-filter->lastYn));
  filter->lastYn=tem;
  return tem;

}
```
```
//使用
low_pass_filter_t low_pass_filter={0};  //定义滤波器
//初始化滤波器 采样周期0.005s 截至频率5hz
Init_lowPass_alpha(&low_pass_filter,0.005f,5);
...
float dataSrc;  //  采样数据
float dataDest; //
//dataSrc=...//更新采样数据
dataDest=Low_pass_filter(&low_pass_filter,dataSrc);//获取滤波数据
```

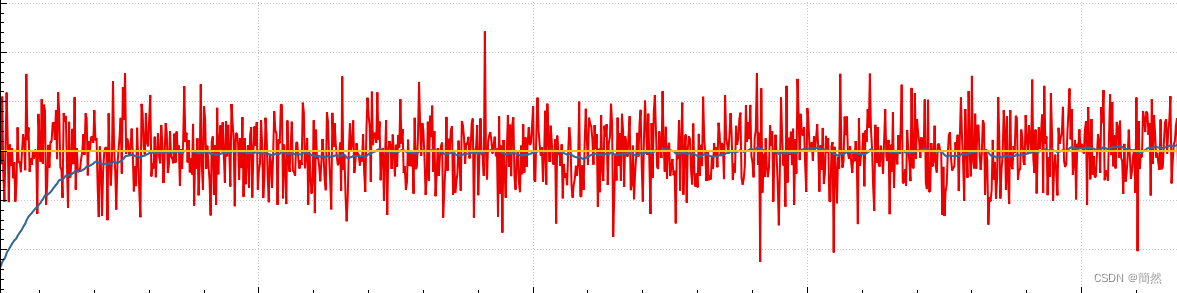

结果（红色为采样数据，蓝色为滤波数据）

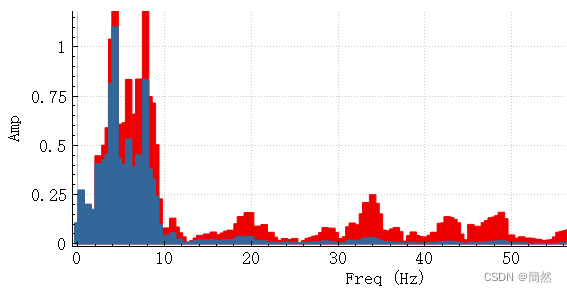

FFT分析如下，可以看到频率高于5hz 的数据被明显削弱

4. rc-高通滤波

高通滤波器可以滤除频率低于截止频率的信号，常用于处理存在累计漂移的数据中，例如陀螺仪角速度计
一阶高通滤波公式如下：
y n = a ⋅ y n − 1 + a ( x n − x n − 1 ) 其中 : a = R C R C + T s = 1 2 π f c 1 2 π f c + T s = 1 1 + 2 π f c T s y_n=a \cdot y_{n-1}+a(x_n-x_{n-1} ) \\其中: \\ a= \frac {RC} {{RC+T_s}}= {\frac{\frac{1}{2 \pi f_c}} {\frac{1}{2 \pi f_c}+T_s}}=\frac{1}{1+2\pi f_cT_s} yn=a⋅yn−1+a(xn−xn−1)其中:a=RC+TsRC=2πfc1+Ts2πfc1=1+2πfcTs1
参数说明： y n y_n yn为本次滤波输出值， y n − 1 y_{n-1} yn−1为上次滤波输出值， x n x_n xn为本次采样值, x n − 1 x_{n-1} xn−1为上次采样值， T s T_s Ts为采样周期(s)， f c f_c fc为下限频率（hz）。 a a a范围为[0,1]
```
//头文件
typedef struct
{
    float ts;       //采样周期(s)
    float fc;       //下限频率(hz)
    float lastYn;   //上一次滤波值
    float lastXn;   //上一次采样值
    float alpha;    //滤波系数
} hight_pass_filter_t;
//初始化滤波系数
void Init_hightPass_alpha(hight_pass_filter_t* const filter,const float ts, const float fc);
//低通滤波
float Hight_pass_filter(hight_pass_filter_t* const filter, const float data);
```
```
//源文件
/*******************************************************************************
 * @fn Init_hightPass_alpha
 * @brief 初始高通滤波器滤波系数
 * @param filter 滤波器
 * @param ts 采用周期 单位s
 * @return fc 截至频率 单位hz
 ******************************************************************************/
void Init_hightPass_alpha(hight_pass_filter_t* const filter,const float ts, const float fc)
{
  float b=2*M_PI*fc*ts;
  filter->ts=ts;
  filter->fc=fc;
  filter->lastYn=0;
  filter->lastXn=0;
  filter->alpha=1/(1+b);
}
/*******************************************************************************
 * @fn Hight_pass_filter
 * @brief 高通滤波函数
 * @param data 采样数据
 * @return 滤波结果
 ******************************************************************************/
float Hight_pass_filter(hight_pass_filter_t* const filter, const float data)
{
  float tem=((filter->alpha)*(filter->lastYn))+((filter->alpha)*(data-(filter->lastXn)));
  filter->lastYn=tem;
  filter->lastXn=data;
  return tem;

}
```
```
//使用
hight_pass_filter_t hight_pass_filter={0};  //定义滤波器
//初始化滤波器 采样周期0.005s 下限频率20hz
Init_hightPass_alpha(&hight_pass_filter,0.005f,20);
...
float dataSrc;  //  采样数据
float dataDest; //滤波数据
...
//这里生成一个合成的正弦波
Sin_Init(&sint1,0,3,0.5f,0.005f);     //相移0，幅度3，频率0.5hz
Sin_Init(&sint2,0.5f*M_PI,1,1,0.005f);//相移0.5PI，幅度1，频率1hz
Sin_Init(&sint3,0,1,20,0.005f);       //相移0，幅度1，频率20hz
//波形融合
dataSrc=Sin_cal(&sint1)+Sin_cal(&sint2)+Sin_cal(&sint3);
//dataSrc=...//更新采样数据
dataDest=Hight_pass_filter(&hight_pass_filter,dataSrc));//获取滤波数据
```

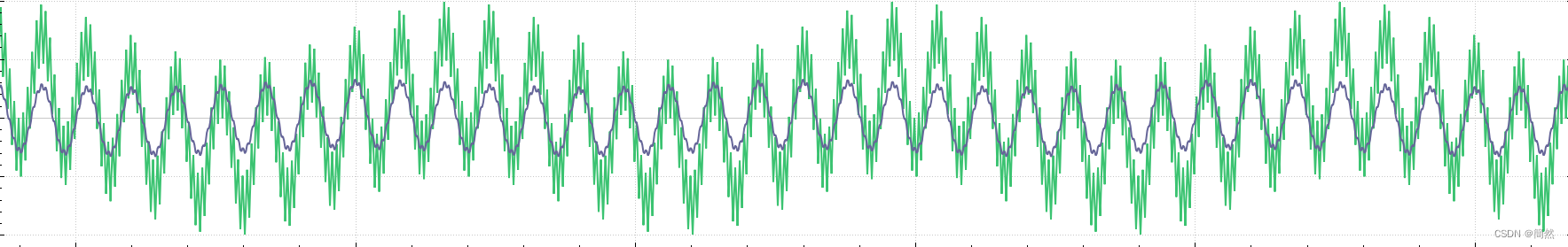

结果（红色为采样数据，蓝色为滤波数据）

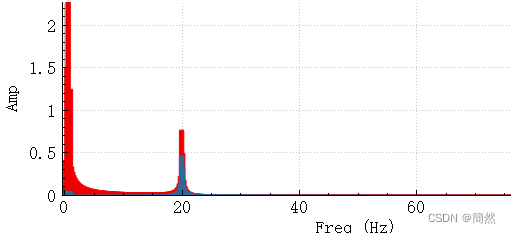

FFT分析如下，可以看到低频数据大部分被过滤掉

5. rc-带通滤波

由电路原理可以知道带通滤波器可以由低通滤波和高通滤波器组成，将两部分串级可以形成带通滤波器。
如图生成三个正弦波
```
Sin_Init(&sint1,0,0.5f,0.5f,0.005f);     //相移0，幅度0.5，频率0.5hz
Sin_Init(&sint2,0,1,5,0.005f);           //相移0，幅度1，频率5hz
Sin_Init(&sint3,0,0.5,50,0.005f);        //相移0，幅度0.5，频率50hz
```
上图（红色：频率0.5hz 幅值0.5）（蓝色：频率5hz 幅值1）（黄色：频率50hz 幅值0.5）

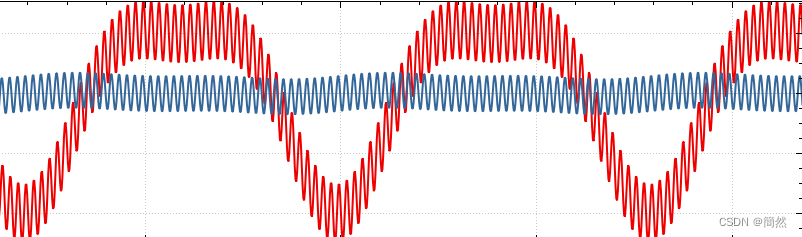

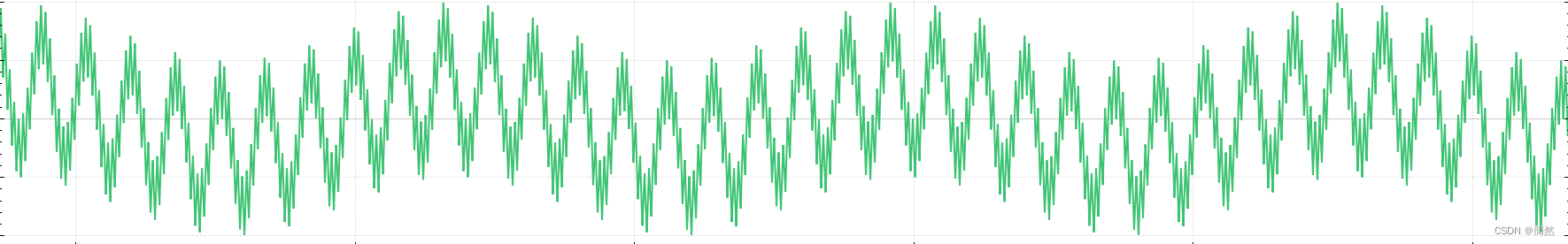

合成波形如下

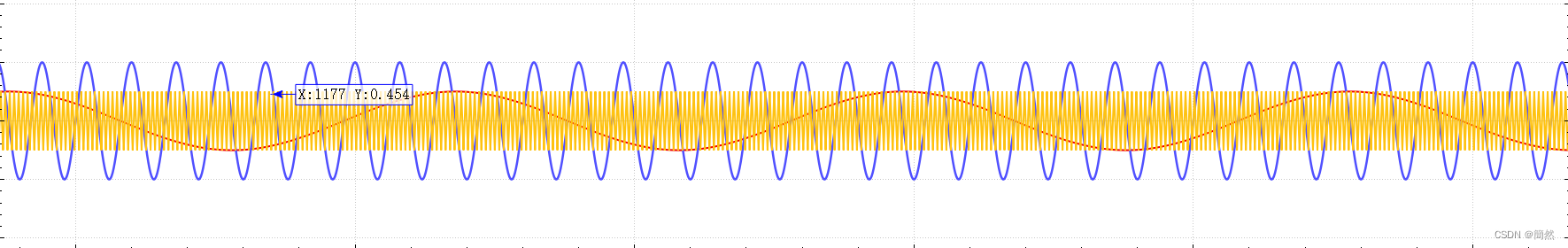

经过带通滤波频率在4hz-6hz 范围，结果为黑色波形

6. 卡尔曼滤波

当信号源中符合线性系统（齐次性和叠加性）并且噪声分布符合高斯分布时，可以使用卡尔曼对其滤波，具有较好效果。

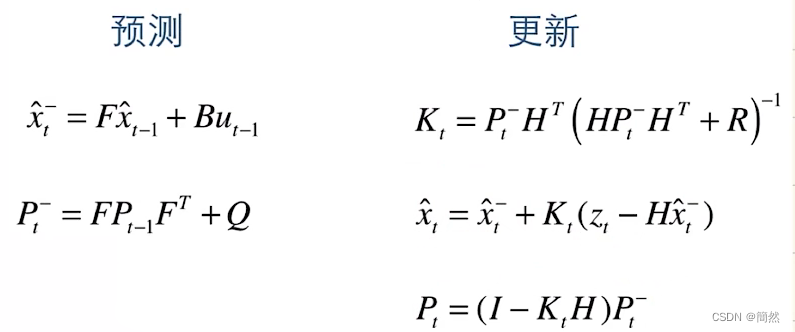

卡尔曼本质是预测观测器，通过估计值与观测值得出最优值。关于观测卡尔曼滤波总结为5条公式,关于卡尔曼网上教程比较多，这里不做其他解释。
R和Q称为超调参数，两者会影响卡尔曼增益K，Q代表预测过程噪声，越小越好，R是测量噪声，当系统的观测噪声比较明显或者数据波动较大时，可以适当增加R的值（增大增益K）。当数据比较准确时，我们应该将R取小一点（减小增益K），Q取大一点。
```
//头文件
typedef struct {
    float X_last; //上一时刻的最优结果
    float X_mid;  //当前时刻的预测结果
    float X_now;  //当前时刻的最优结果
    float P_mid;  //当前时刻预测结果的协方差
    float P_now;  //当前时刻最优结果的协方差
    float P_last; //上一时刻最优结果的协方差
    float kg;     //kalman增益
    float A;      //系统参数
    float Q;
    float R;
    float H;
}kalman_filter_t;
///@codeEnd
//初始化卡尔曼滤波器
void Init_KalmanInfo(kalman_filter_t* const info, const float Q,const float R);
//卡尔曼过滤函数
float  KalmanFilter(kalman_filter_t* const kalmanInfo, const float lastMeasurement);
```
```
//源文件
/************************************************
* @brief Init_KalmanInfo   初始化滤波器的初始值
* @param p  滤波器指针
* @param Q 预测噪声方差 由系统外部测定给定
* @param R 测量噪声方差 由系统外部测定给定
**************************************************/
void Init_KalmanInfo(kalman_filter_t* const p, const float Q,const float R)
{
	//kalman* p = ( kalman*)malloc(sizeof( kalman));
    p->X_last = (float)0;
    p->P_last = 1;  //后验状态估计值误差的方差的初始值（不要为0问题不大）
    p->Q = Q;       //预测（过程）噪声方差 影响收敛速率，可以根据实际需求给出
    p->R = R;       //测量（观测）噪声方差 可以通过实验手段获得
    p->A = 1;       //标量卡尔曼
    p->H = 1;
    p->X_mid = p->X_last;
}
/************************************************
* @brief KalmanFilter   卡尔曼过滤函数
* @param p  滤波器指针
* @param lastMeasurement 当前最近值
* @return 过滤后的值
**************************************************/
float  KalmanFilter(kalman_filter_t* const p, const float lastMeasurement)
{
	  p->X_mid =p->A*p->X_last;                   //x(k|k-1) = AX(k-1|k-1)+BU(k)
    p->P_mid = p->A*p->P_last+p->Q;               //p(k|k-1) = Ap(k-1|k-1)A'+Q
    p->kg = p->P_mid/(p->P_mid+p->R);             //kg(k) = p(k|k-1)H'/(Hp(k|k-1)'+R)
    p->X_now = p->X_mid+p->kg*(lastMeasurement-p->X_mid);     //x(k|k) = X(k|k-1)+kg(k)(Z(k)-HX(k|k-1))
    p->P_now = (1-p->kg)*p->P_mid;                //p(k|k) = (I-kg(k)H)P(k|k-1)
    p->P_last = p->P_now;                         //状态更新
    p->X_last = p->X_now;
    return p->X_now;
}
```

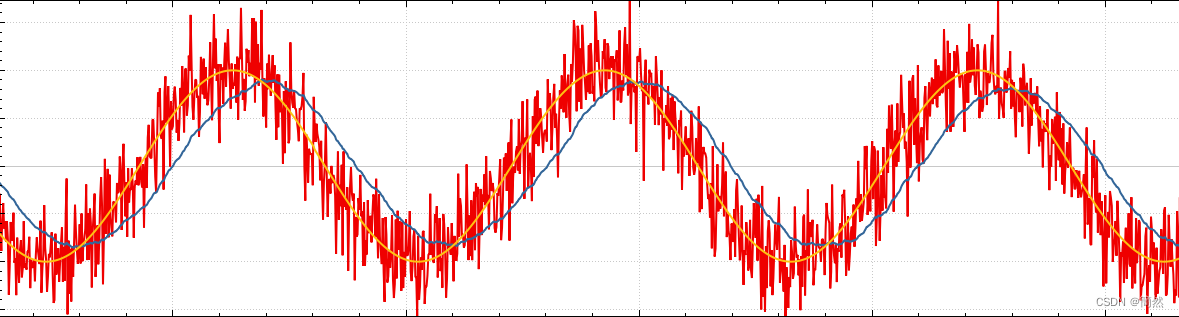

滤波效果图下如下，黄色线为原始数据线，红色为添加了高斯噪声的数据线（均值为1，方差为2.25），蓝色为滤波后的数据线，在滤波参数调节较大时，滞后性比较明显。
