防御保护---防火墙双机热备直路部署(上下三层接口)

guduadmin483月前

防御保护---防火墙双机热备直路部署(上下三层接口)

  • 一、根据网段划分配置IP地址和安全区域
  • 二、配置动态路由OSPF
  • 三、配置双机热备
  • 四、测试:
    • 4.1 测试一:查看状态和路由器路由表(双机热备)前后对比
    • 4.2 测试二:阻断主防火墙链路与设备出现问题,查看状态

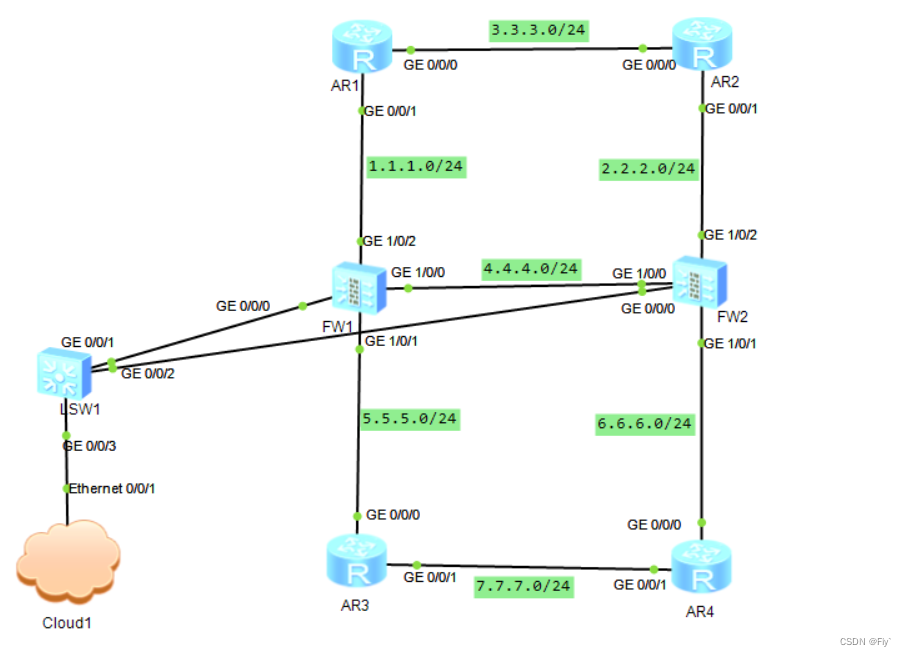

      防御保护---防火墙双机热备直路部署(上下三层接口),在这里插入图片描述,第1张

      一、根据网段划分配置IP地址和安全区域

      R1:

      #
      [R1]interface GigabitEthernet0/0/0
      [R1-GigabitEthernet0/0/0]ip address 3.3.3.1 255.255.255.0
      [R1]interface GigabitEthernet0/0/1
      [R1-GigabitEthernet0/0/0]ip address 1.1.1.1 255.255.255.0


      R2:

      [R2]int g0/0/0
      [R2-GigabitEthernet0/0/0]ip address 3.3.3.2 255.255.255.0
      [R2-GigabitEthernet0/0/0]int g0/0/1
      [R2-GigabitEthernet0/0/1]ip address 2.2.2.1 255.255.255.0


      R3:

      [R3]int g0/0/0
      [R3-GigabitEthernet0/0/0]ip address 5.5.5.2 255.255.255.0
      [R3-GigabitEthernet0/0/0]int g0/0/1
      [R3-GigabitEthernet0/0/1]ip address 7.7.7.1 255.255.255.0


      R4:

      [R4]int g0/0/0
      [R4-GigabitEthernet0/0/0]ip address 6.6.6.2 255.255.255.0
      [R4-GigabitEthernet0/0/0]int g0/0/1
      [R4-GigabitEthernet0/0/1]ip address 7.7.7.2 255.255.255.0

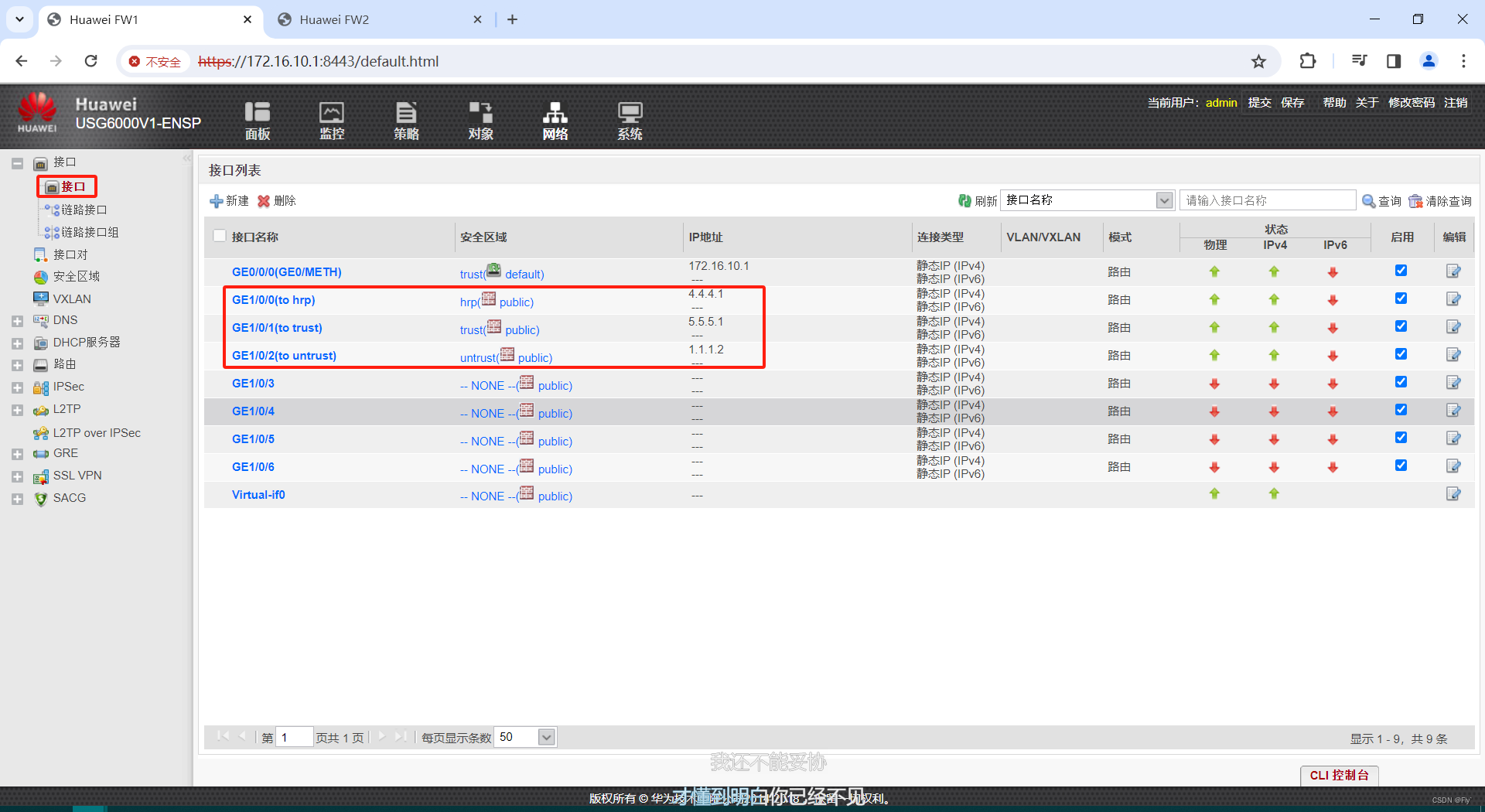

      FW1:

      防御保护---防火墙双机热备直路部署(上下三层接口),在这里插入图片描述,第2张

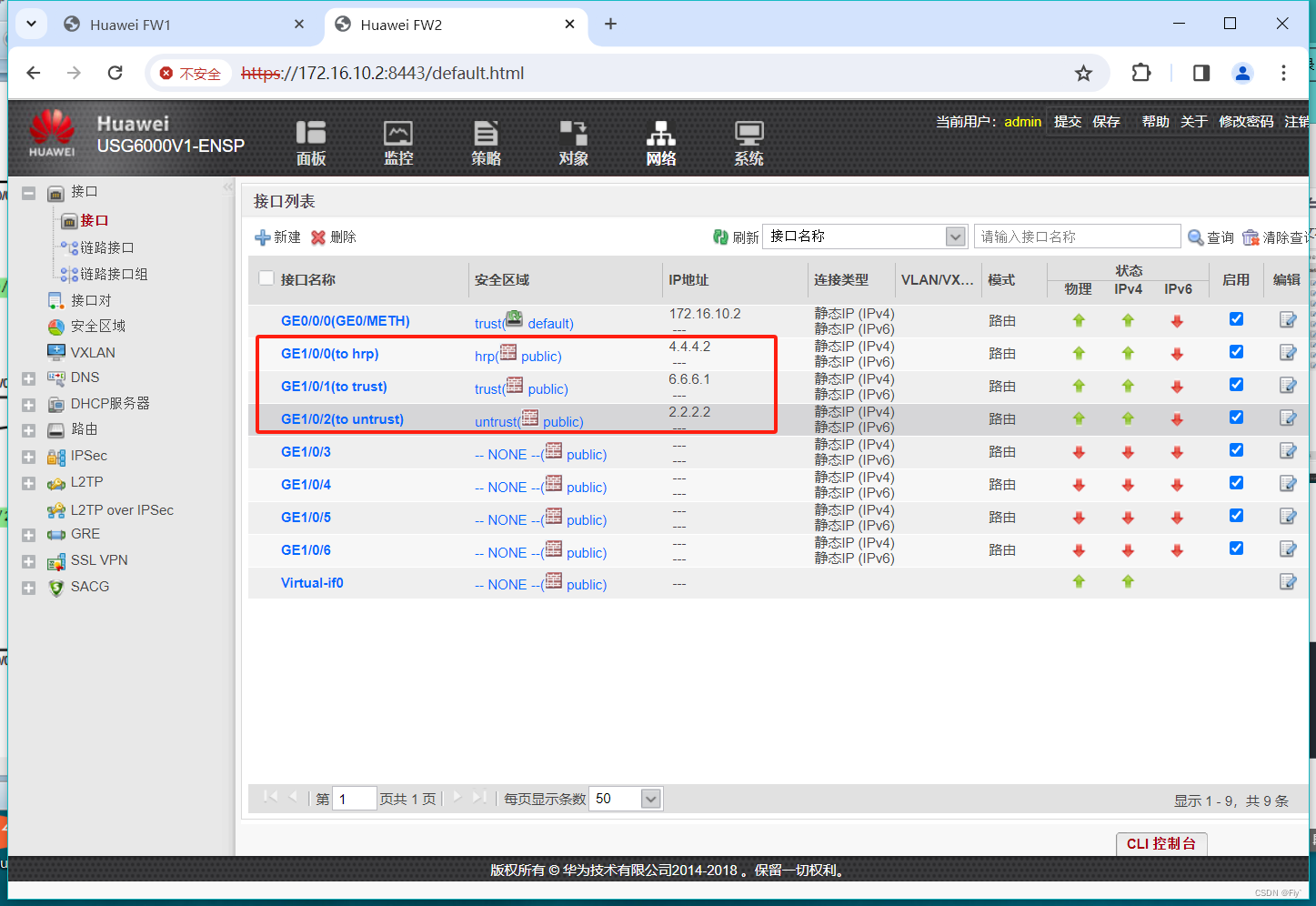

      FW2:

      防御保护---防火墙双机热备直路部署(上下三层接口),在这里插入图片描述,第3张

      二、配置动态路由OSPF

      R1:

      [R1]ospf 1 router-id 1.1.1.1
      [R1-ospf-1]area 0
      [R1-ospf-1-area-0.0.0.0]network 3.3.3.0 0.0.0.255
      [R1-ospf-1-area-0.0.0.0]network 1.1.1.0 0.0.0.255


      R2:

      [R2]ospf 1 router-id 2.2.2.2
      [R2-ospf-1]area 0
      [R2-ospf-1-area-0.0.0.0]network 3.3.3.0 0.0.0.255
      [R2-ospf-1-area-0.0.0.0]network 2.2.2.0 0.0.0.255


      R3:

      [R3]ospf 1 router-id 3.3.3.3
      [R3-ospf-1]area 0
      [R3-ospf-1-area-0.0.0.0]network 5.5.5.0 0.0.0.255
      [R3-ospf-1-area-0.0.0.0]network 7.7.7.0 0.0.0.255


      R4:

      [R4]ospf 1 router-id 4.4.4.4
      [R4-ospf-1]area 0
      [R4-ospf-1-area-0.0.0.0]network 6.6.6.0 0.0.0.255
      [R4-ospf-1-area-0.0.0.0]network 7.7.7.0 0.0.0.255

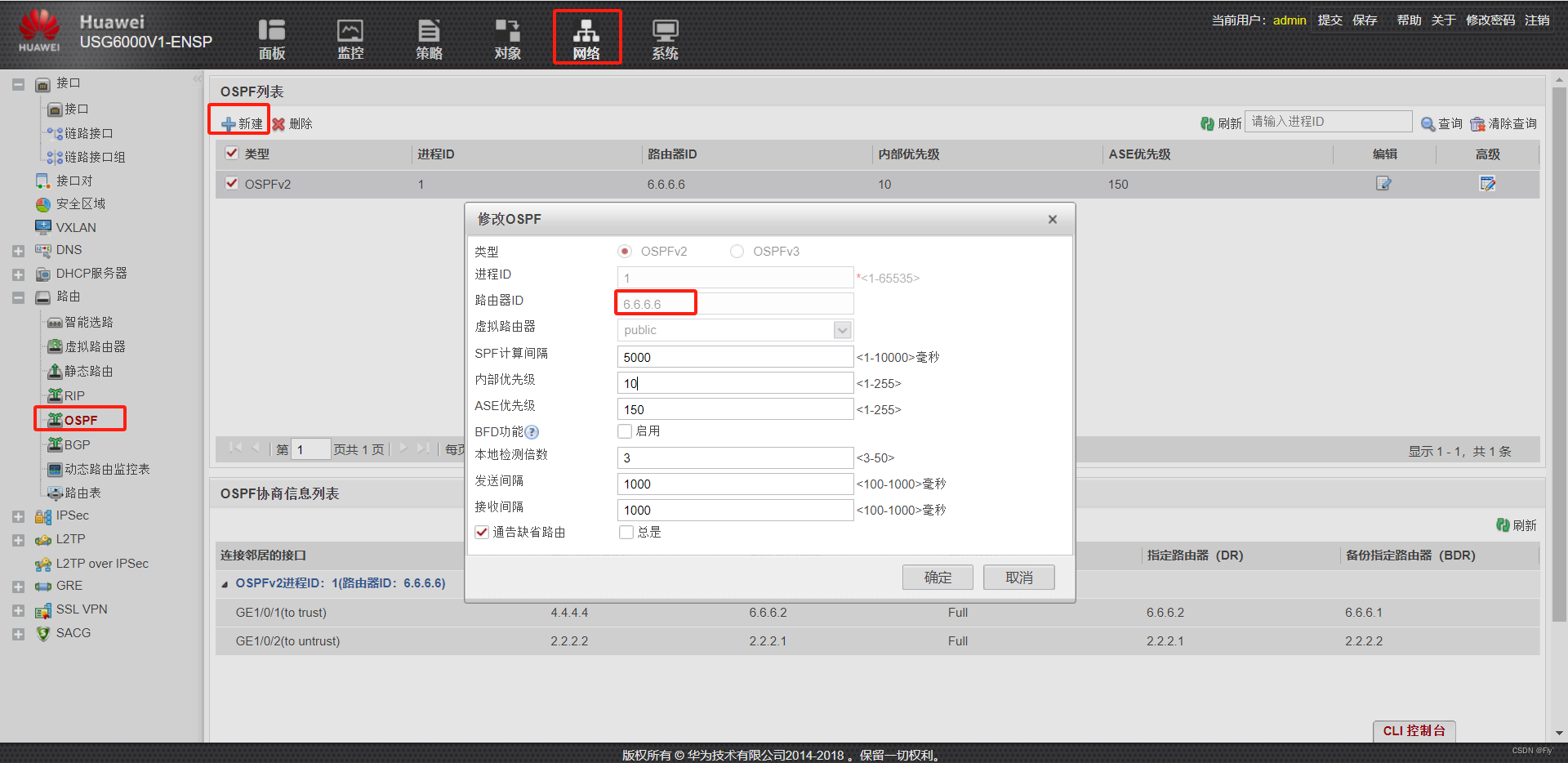

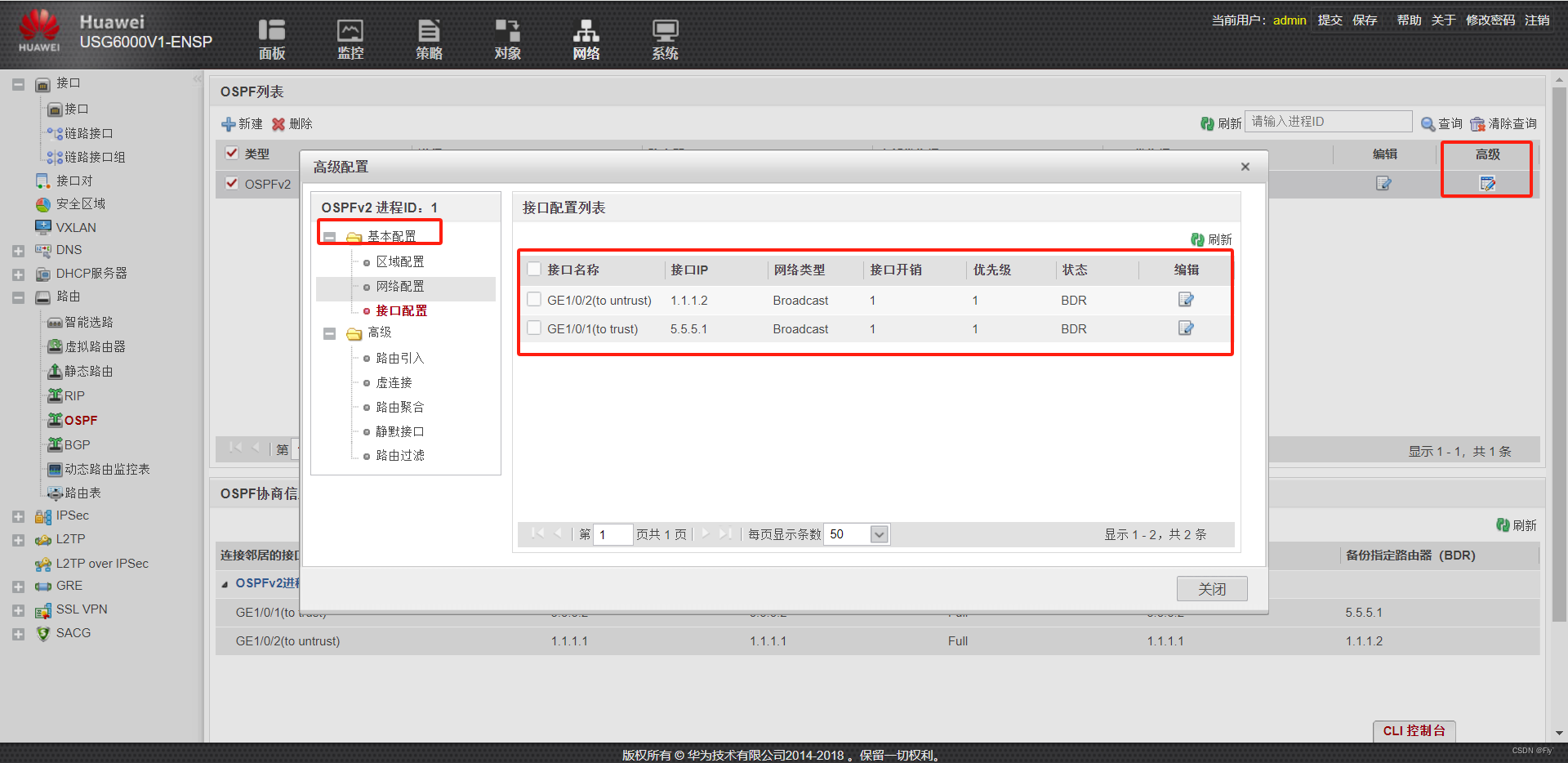

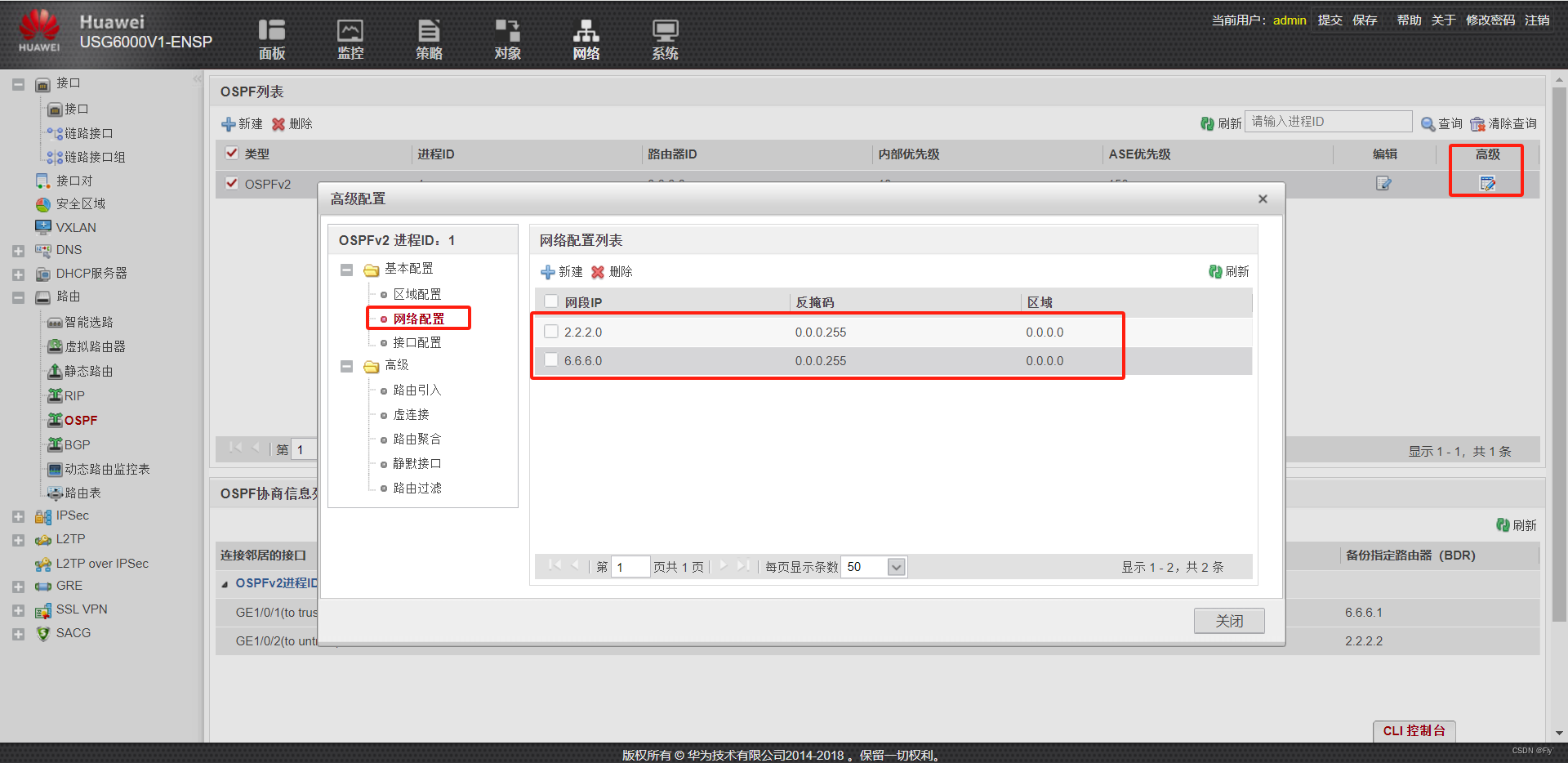

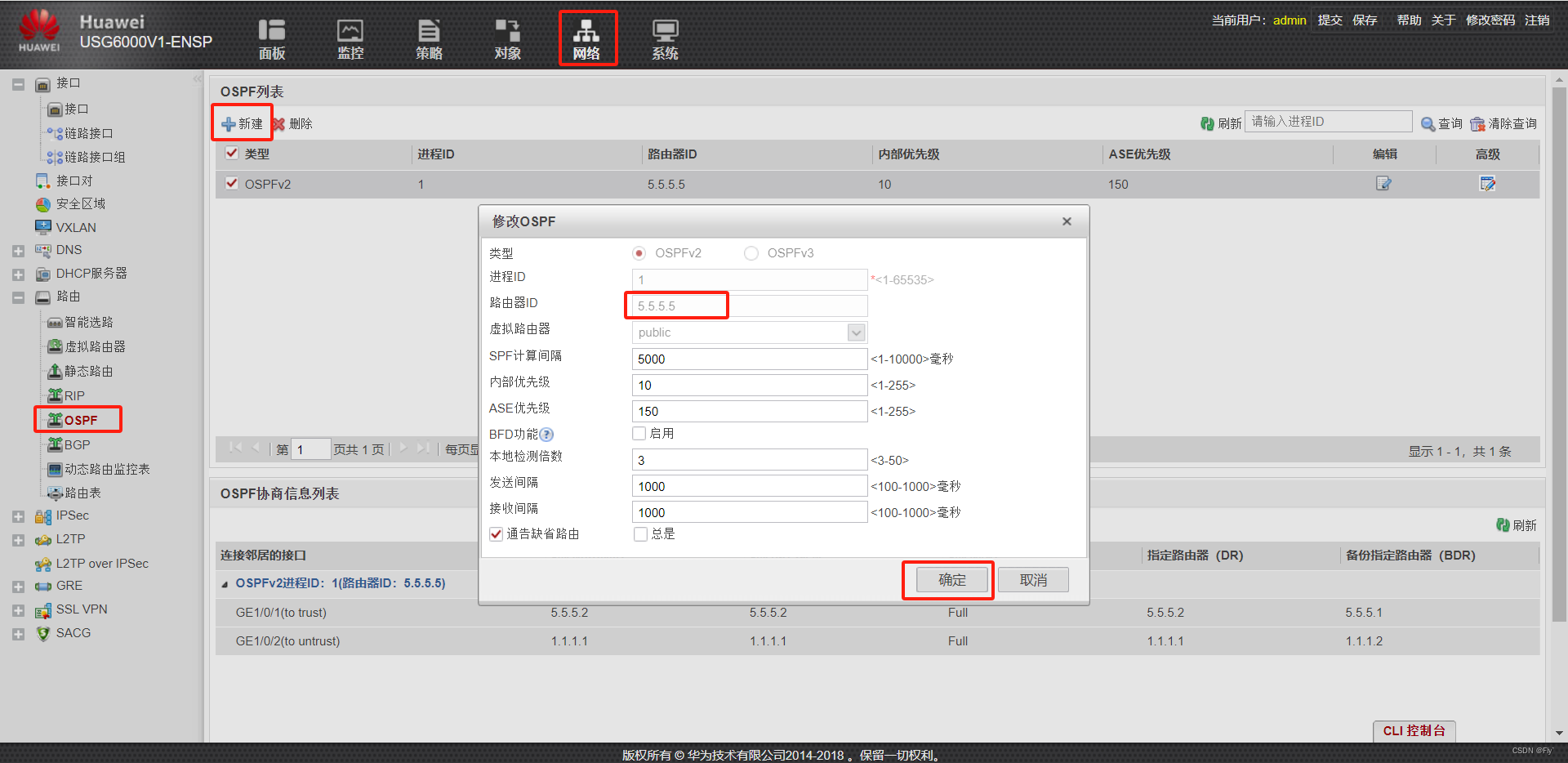

      FW1:

      防御保护---防火墙双机热备直路部署(上下三层接口),在这里插入图片描述,第4张

      防御保护---防火墙双机热备直路部署(上下三层接口),在这里插入图片描述,第5张

      FW2:

      防御保护---防火墙双机热备直路部署(上下三层接口),在这里插入图片描述,第6张

      防御保护---防火墙双机热备直路部署(上下三层接口),在这里插入图片描述,第7张

      三、配置双机热备

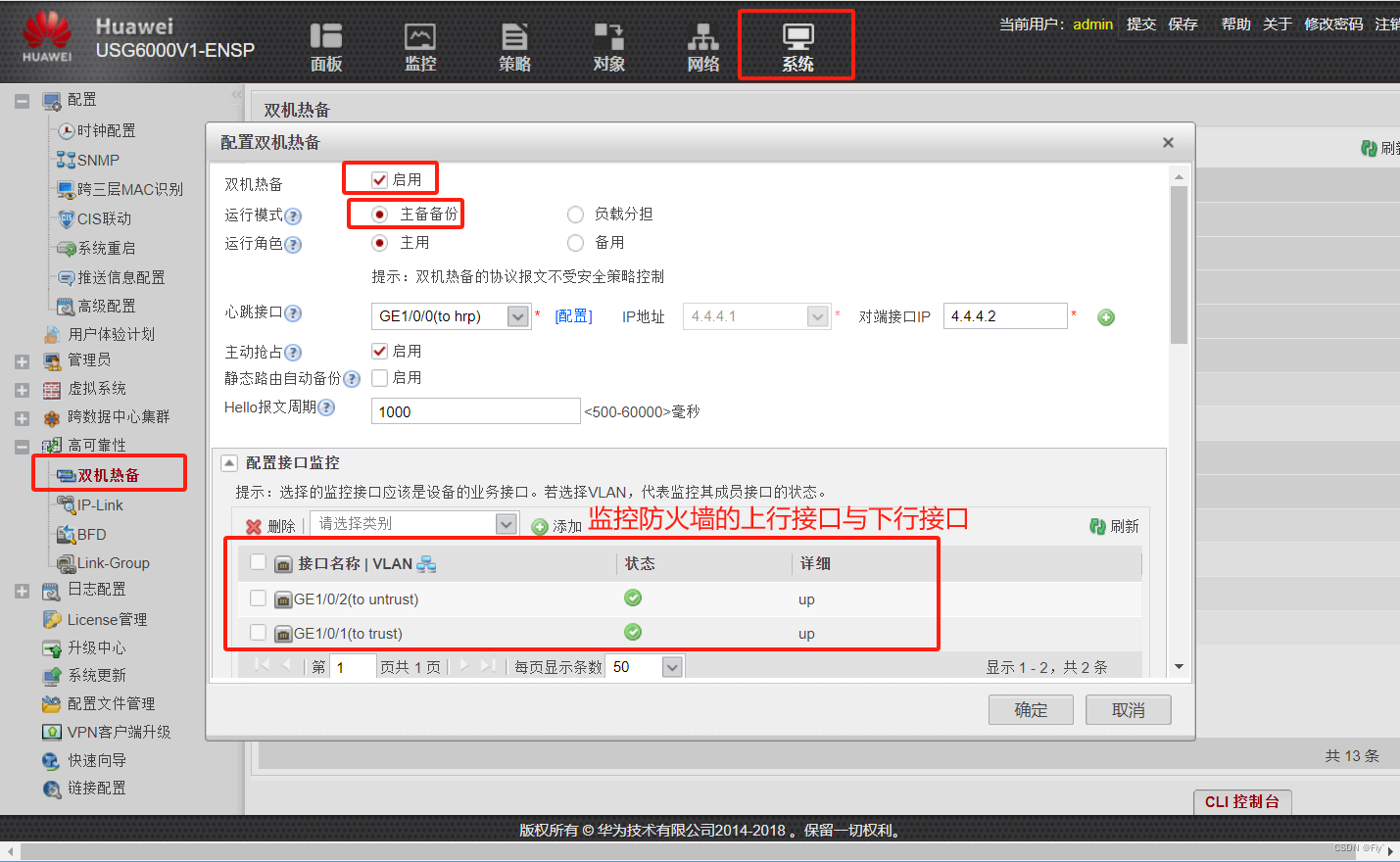

      FW1:

      防御保护---防火墙双机热备直路部署(上下三层接口),在这里插入图片描述,第8张

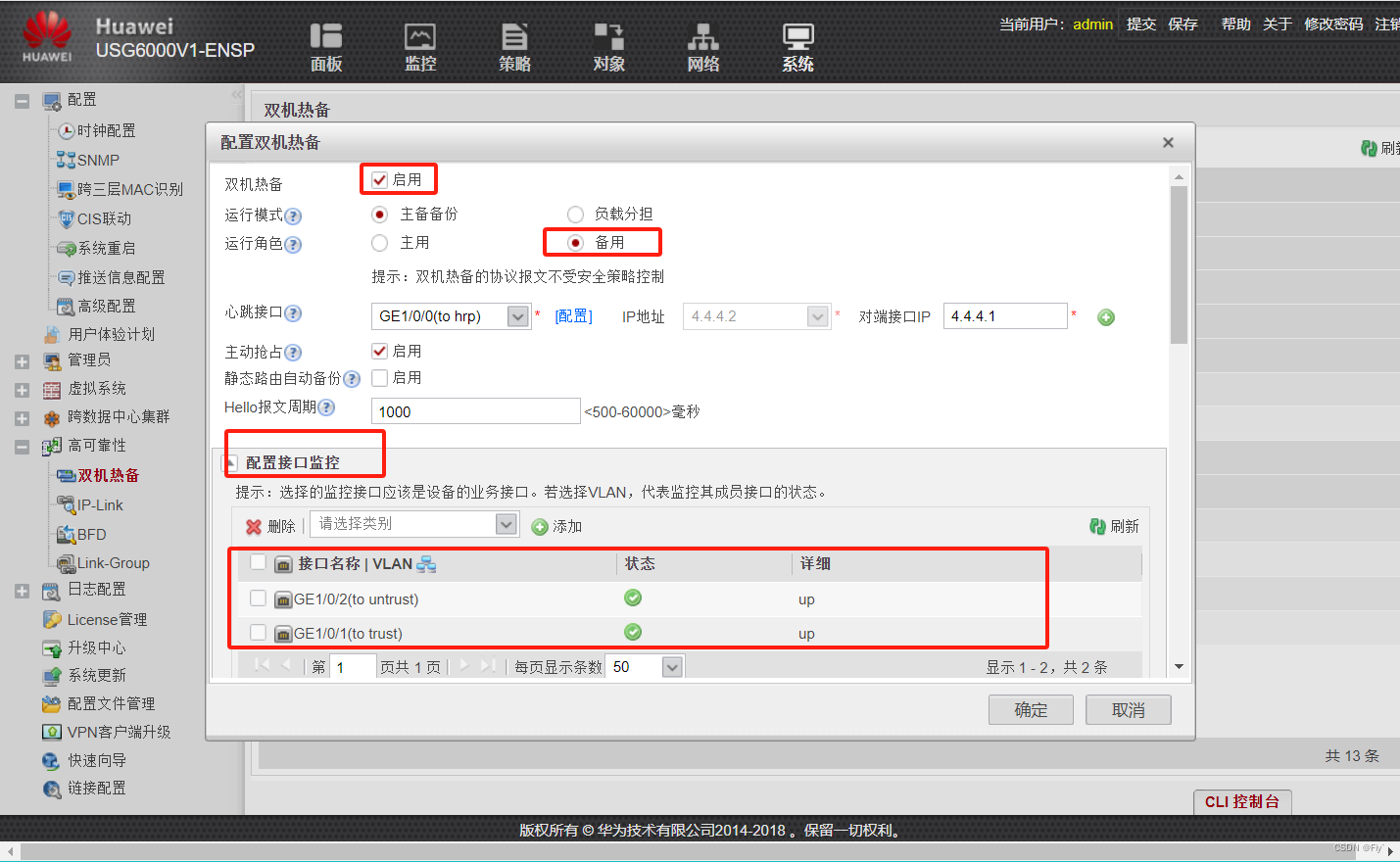

      FW2:

      防御保护---防火墙双机热备直路部署(上下三层接口),在这里插入图片描述,第9张

      四、测试:

      4.1 测试一:查看状态和路由器路由表(双机热备)前后对比

      防御保护---防火墙双机热备直路部署(上下三层接口),在这里插入图片描述,第10张

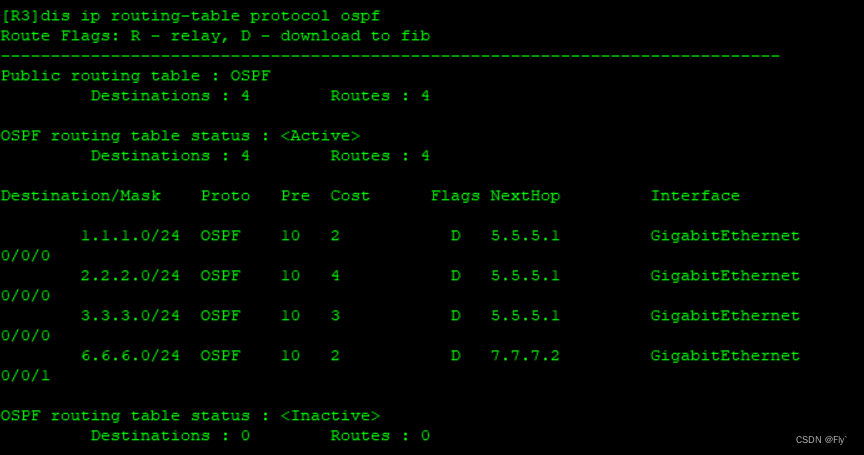

      无双机热备:

      防御保护---防火墙双机热备直路部署(上下三层接口),在这里插入图片描述,第11张

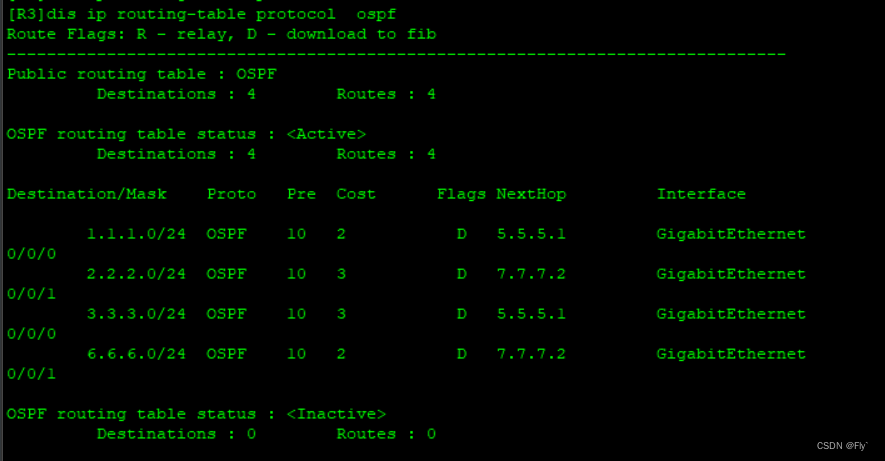

      有双机热备:

      防御保护---防火墙双机热备直路部署(上下三层接口),在这里插入图片描述,第12张

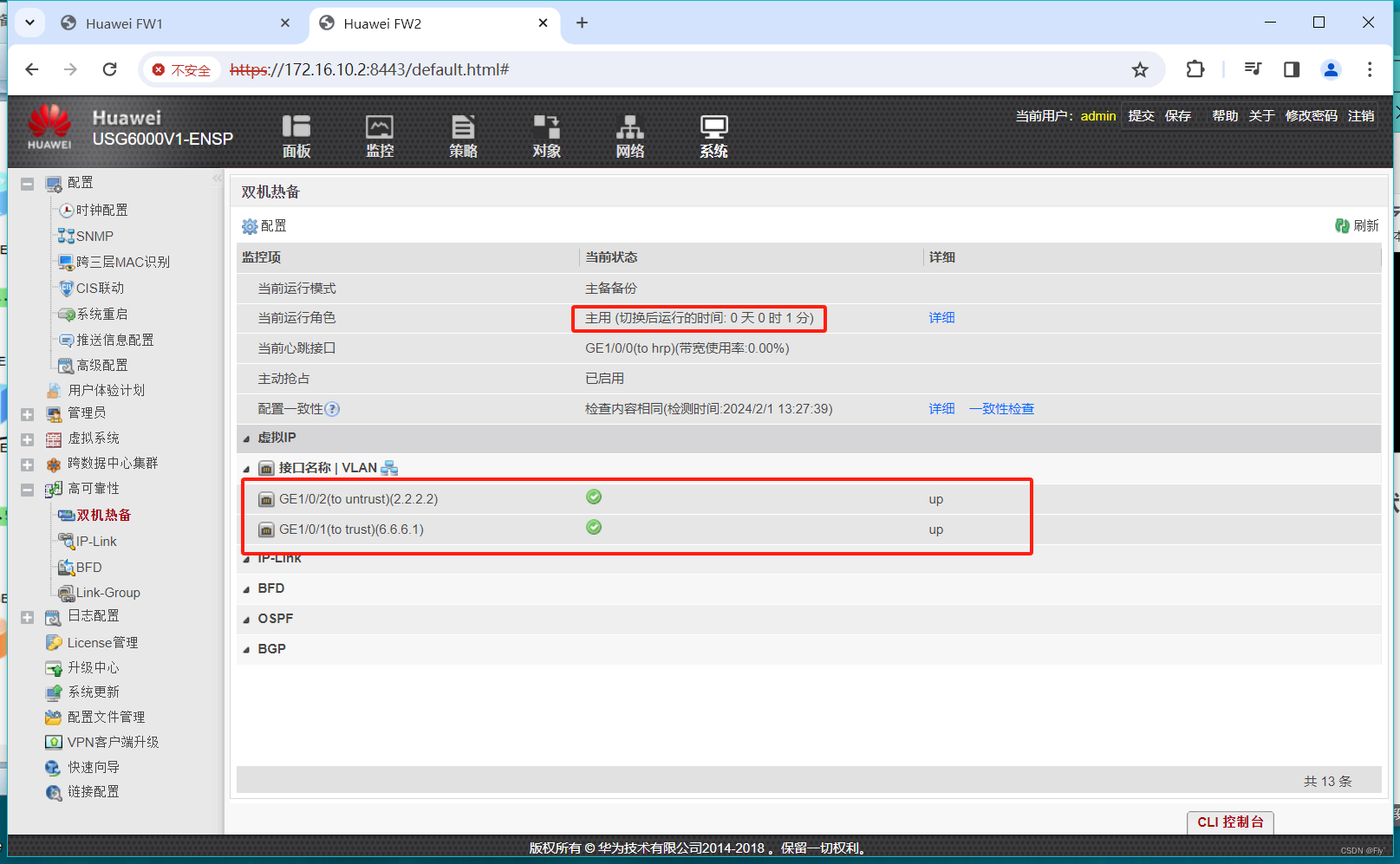

      4.2 测试二:阻断主防火墙链路与设备出现问题,查看状态

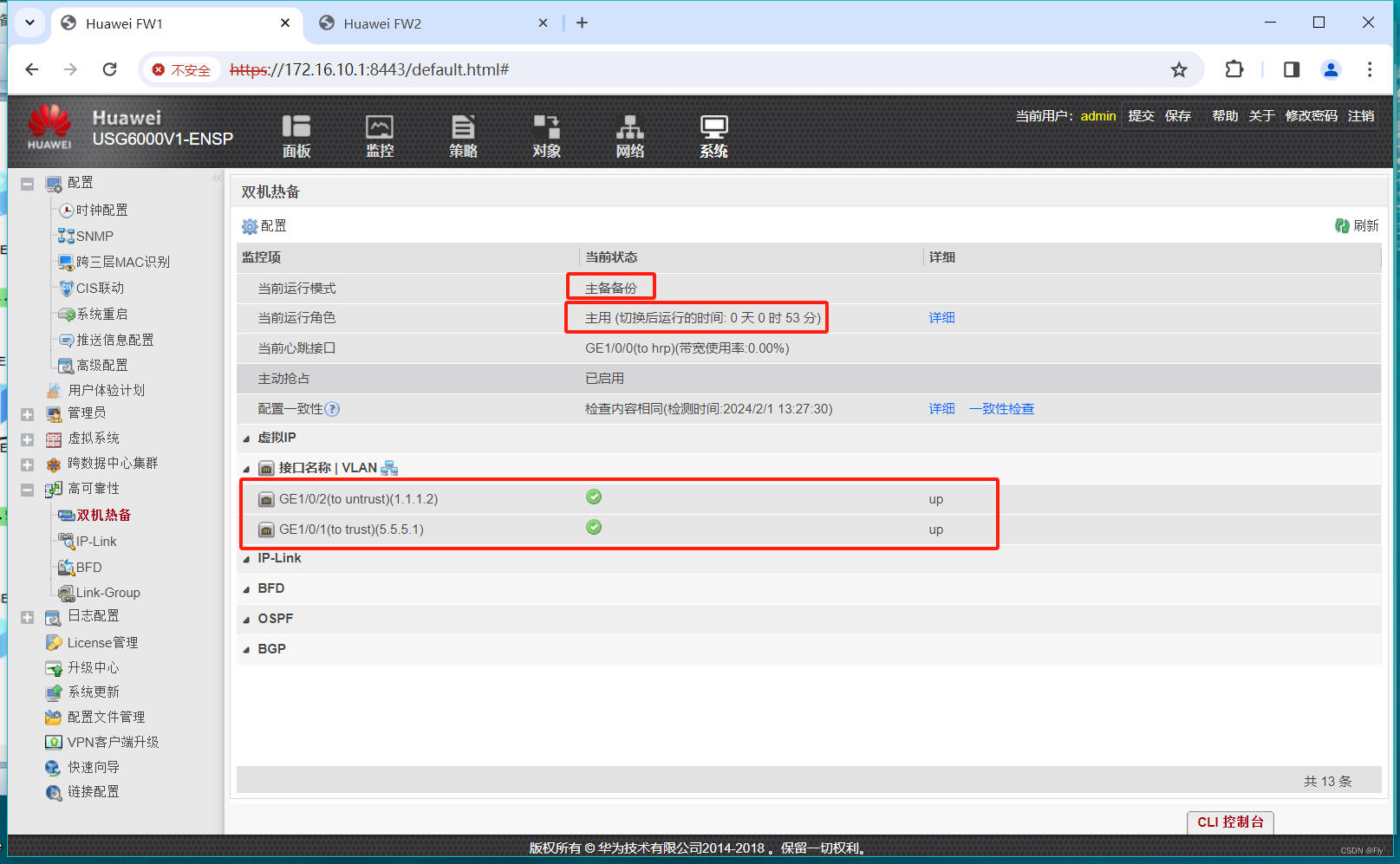

      FW1:(原主设备)

      防御保护---防火墙双机热备直路部署(上下三层接口),在这里插入图片描述,第13张

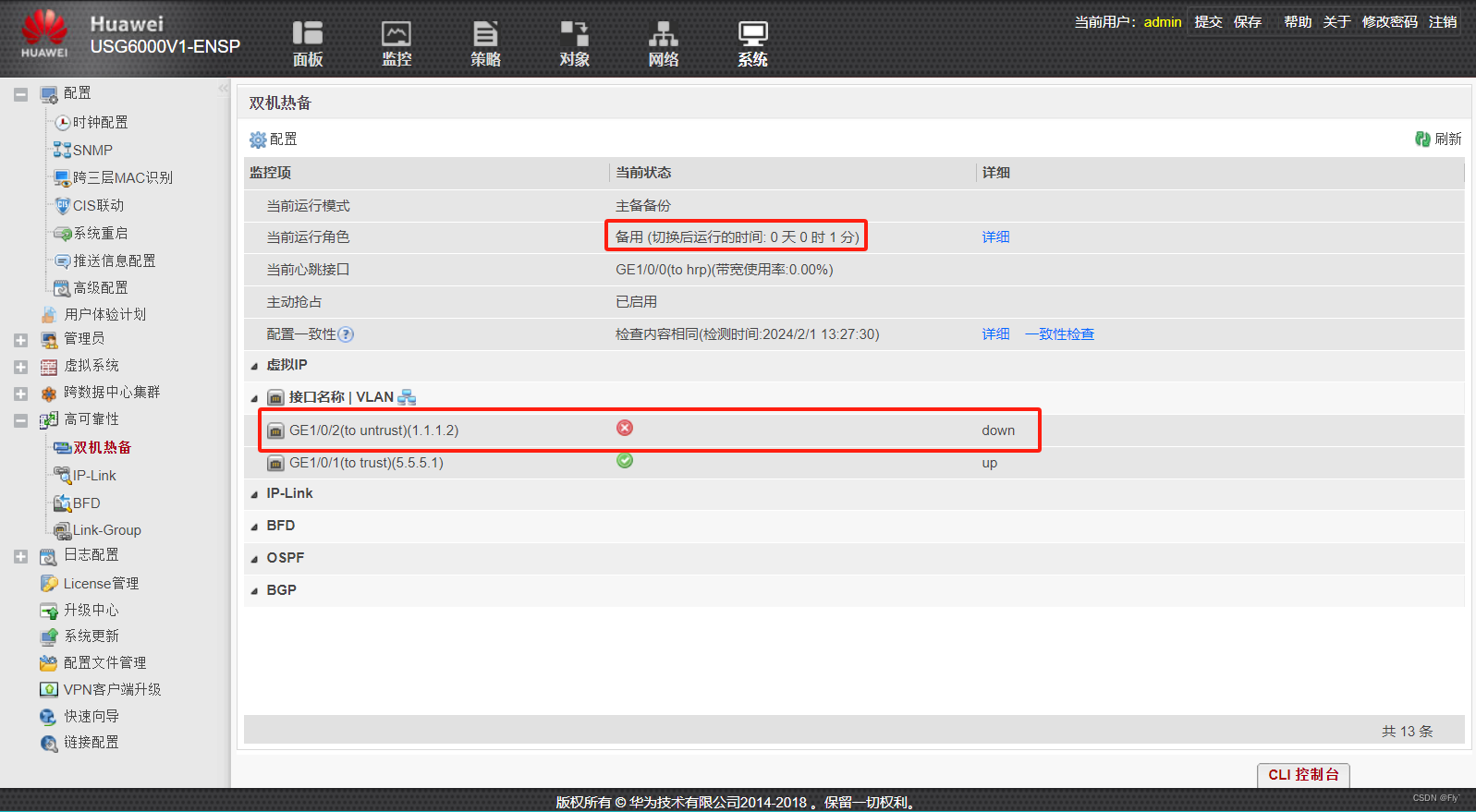

      FW2:(原备设备)

      防御保护---防火墙双机热备直路部署(上下三层接口),在这里插入图片描述,第14张
