Verilog基础语法（4）之模块和端口及其例化和处理

一、模块与端口

1、模块

Verilog进行FPGA/IC设计值，通常划分为各个子模块，木模块之间可能相互例化，并在顶层统一例化，并连接成一个顶层模块文件。

基本的模块模板：

module module_name(
	input i_clk,
	input i_a,
	input [3:0] i_b,
	input i_en,
	output o_out,
	inout [3:0] o_c
	//your input/ouput/inout ports
);
//your sequential logic
always@(posedge i_clk) begin
//your sequential logic
end
//your combinational logic
always@(*) begin
//your logic
end
assign o_c = i_en ? i_b : 4'hz;
//......
//institation other module
a_module inst(
.i_clk(i_clk),
.i_a(i_a),
.o_c(o_c),
);
endmodule

如果模块内的变量位宽参数化，则模块模板为：

module exam_module
#(
parameter c_WIDTH = 8,
parameter c_DEPTH = 16
)(
//input
input i_a,
//inout
inout io_b,
//output
output o_c
);
//the same as before module
endmodule

例化带参数的模块：

module top_module(
// input/output/inout ports define
);
//other logics
//institation module with parameter
exam_module
#(
.c_WIDTH(8),
.c_DEPTH(6)
)inst0(
//ports parts
);
endmodule

2、端口

端口类型/端口描述

• input 设计模块只能使用其input端口从外部接收值
• output 设计模块只能使用其output端口将值发送到外部
• inout设计模块可以使用其inout端口发送或接收值

  module  my_design ( input wire      clk,
                      input           en,
                      input           rw,
                      inout [15:0]    data,
                      output           int );

    // Design behavior as Verilog code
  endmodule


  关于模块端口的说明

  当不定义端口数据类型时，默认为wire型，端口名不能重复，需要存储值的输出端口应该声明为 reg 数据类型，并且可以在程序块中使用，比如 always 和 initial only。

  输入或inout类型的端口不能声明为reg，因为它们是由外部连续驱动的，不应该存储值，而是尽快反映外部信号的变化。连接两个不同向量大小的端口是完全合法的，但以向量大小较小的端口为准，而另一个宽度较大的端口的剩余位将被忽略。

  有符号端口声明

  可以使用signed属性来声明有符号端口，默认情况下是无符号的端口。

   module (
             input signed a, b,  // a, b are signed from port declaration
             output reg signed c // c is signed from reg declaration
             );

    endmodule


  2001年verilog修订：模块端口声明：

  module test ( input [7:0]  a,
                              b,     // "b" is considered an 8-bit input
                output [7:0]  c);

    // Design content
  endmodule

  module test ( input wire [7:0]  a,
                input wire [7:0]  b,
                output reg [7:0]  c);

    // Design content
  endmodule


  • 如果端口声明包含网络或变量类型，则认为该端口已完全声明。在网络或变量类型声明中重新声明相同的端口是非法的。

    module test ( input      [7:0] a,       // a, e are implicitly declared of type wire
                output reg [7:0] e );

       wire signed [7:0] a;     // illegal - declaration of a is already complete -> simulator dependent
       wire        [7:0] e;     // illegal - declaration of e is already complete

       // Rest of the design code
    endmodule


    • 如果端口声明不包含网络或变量类型，则可以再次在网络或变量类型声明中声明端口

      module test ( input      [7:0] a,
                    output     [7:0] e);

           reg [7:0] e;              // Okay - net_type was not declared before

           // Rest of the design code
      endmodule


      二、模块例化与端口处理

      Verilog例化方式分为两种，一种是按端口定义时的顺序例化，一种是按端口名来例化。

      举例说明：

      首先给出一个模块端口：

      module mydesign ( input  x, y, z,     // x is at position 1, y at 2, x at 3 and
                        output o);          // o is at position 4

      endmodule


      1. 按端口排序顺序例化

        module tb_top;
          wire [1:0]  a;
          wire        b, c;

          mydesign d0  (a[0], b, a[1], c);  // a[0] 连接 x
                                            // b 连接 y
                                            // a[1] 连接 z
                                            // c 连接  o
        endmodule


      2. 按端口名例化

        module tb_top;
          wire [1:0]  a;
          wire        b, c;
      	mydesign d0(
      	.x(a[0]),
      	.y(b),
      	.z(a[1]),
      	.o(c)
      	);
        endmodule


      未连接/悬空端口处理

      未连接到例化模块中的端口按高阻态处理。如下：

      module design_top(
      	input [1:0] a,
      	output c
      );
        mydesign d0   (              // x 没有写, a[0] = Z 以高阻态显示
                      .y (a[1]),
                      .z (a[1]),
                      .o ());        // o 虽然写了，但是没有连接任何端口信号，
                                     // it is not connected to "c" in design_top, c will be Z
      endmodule


      端口x，就连写都没写，因此，可以认为是一个未连接的悬空端口，是一个高阻态；

      端口o，虽然写了，但是也没连接到顶层模块中的任意一个端口上，因此顶层的端口c也是一个高阻态。

      例如：

      触发器：

      // Module called "dff" has 3 inputs and 1 output port
      module dff (   input       d,
                    input       clk,
                    input       rstn,
                    output reg  q);

        // Contents of the module
        always @ (posedge clk) begin
          if (!rstn)
            q <= 0;
          else
            q <= d;
        end
      endmodule


      当所有端口都有效连接时：

      module shift_reg (   input   d,
                          input    clk,
                          input   rstn,
                          output   q);

        wire [2:0] q_net;
        dff u0 (.d(d),        .clk(clk), .rstn(rstn), .q(q_net[0]));
        dff u1 (.d(q_net[0]), .clk(clk), .rstn(rstn), .q(q_net[1]));
        dff u2 (.d(q_net[1]), .clk(clk), .rstn(rstn), .q(q_net[2]));
        dff u3 (.d(q_net[2]), .clk(clk), .rstn(rstn), .q(q));

      endmodule

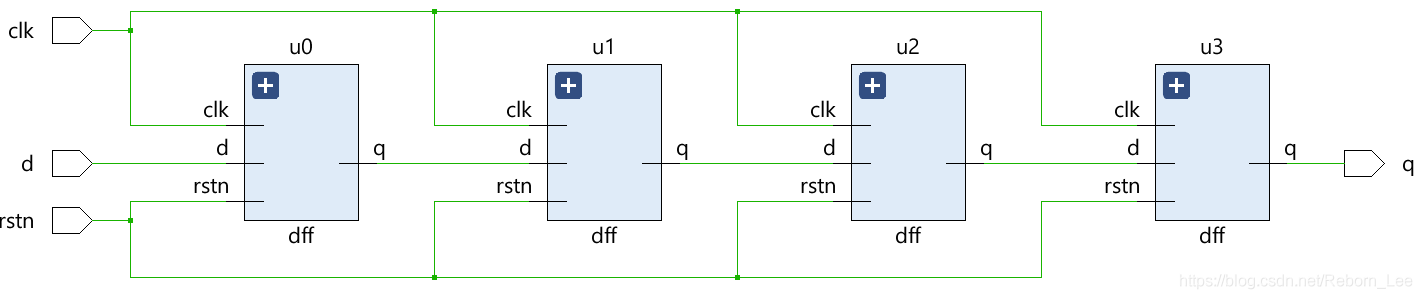

      RTL原理图：



      当有些端口未连接时：

      module shift_reg (   input   d,
                          input    clk,
                          input   rstn,
                          output   q);

        wire [2:0] q_net;

        dff u0 (.d(d),        .clk(clk), .rstn(rstn), .q(q_net[0]));
        dff u1 (.d(q_net[0]), .clk(clk), .rstn(rstn), .q());             // Output q is left floating
        dff u2 (.d(q_net[1]), .clk(clk), .rstn(rstn), .q());             // Output q is left floating
        dff u3 (.d(q_net[2]), .clk(clk), .rstn(rstn), .q(q));

      endmodule

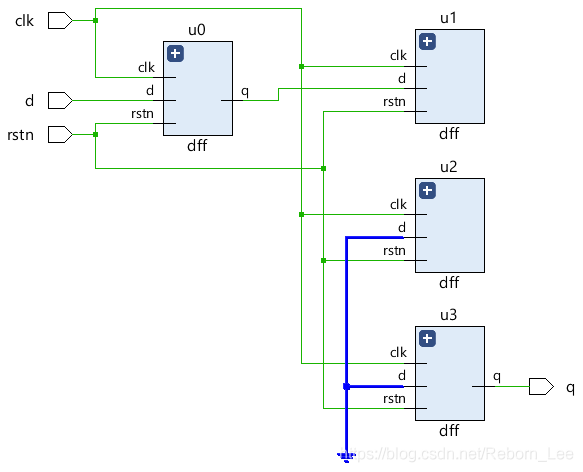

      RTL原图：

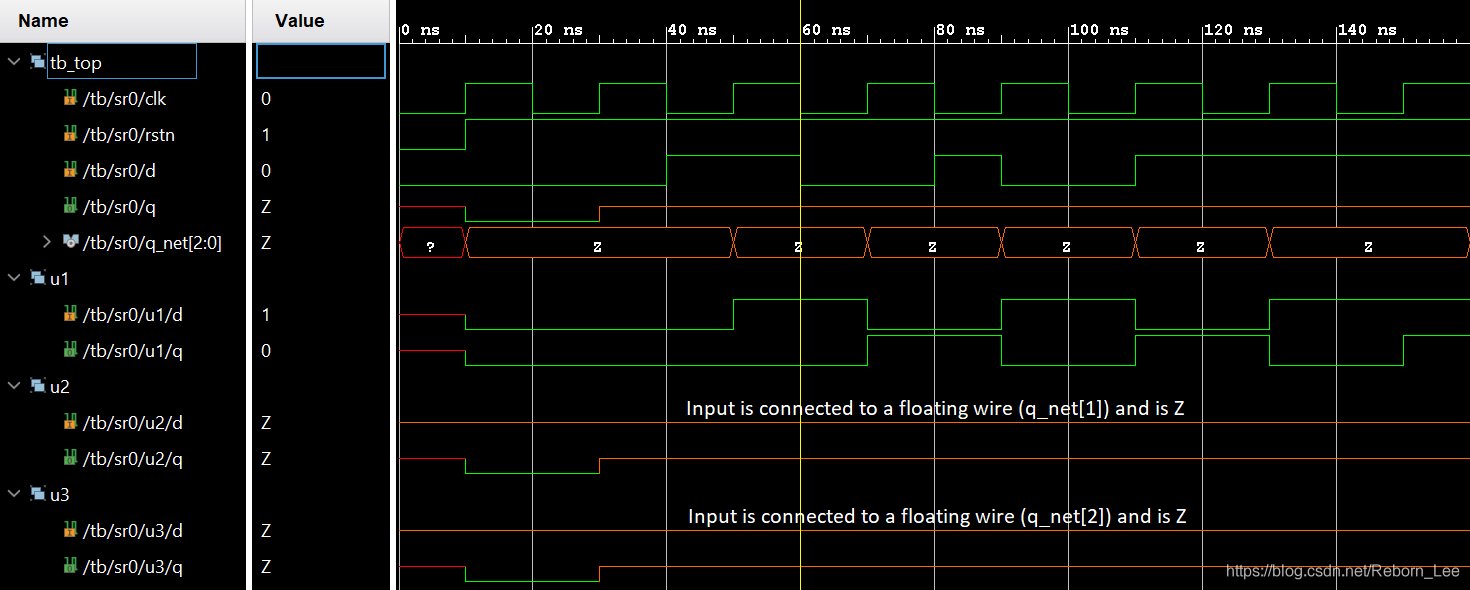

      对其进行仿真，由于短口味连接即悬空了，输出为高阻态z
