Packet Tracer - Configure and Verify a Site-to-Site IPsec VPN Using CLI

Packet Tracer - 使用命令行界面配置和验证站点到站点IPsec VPN

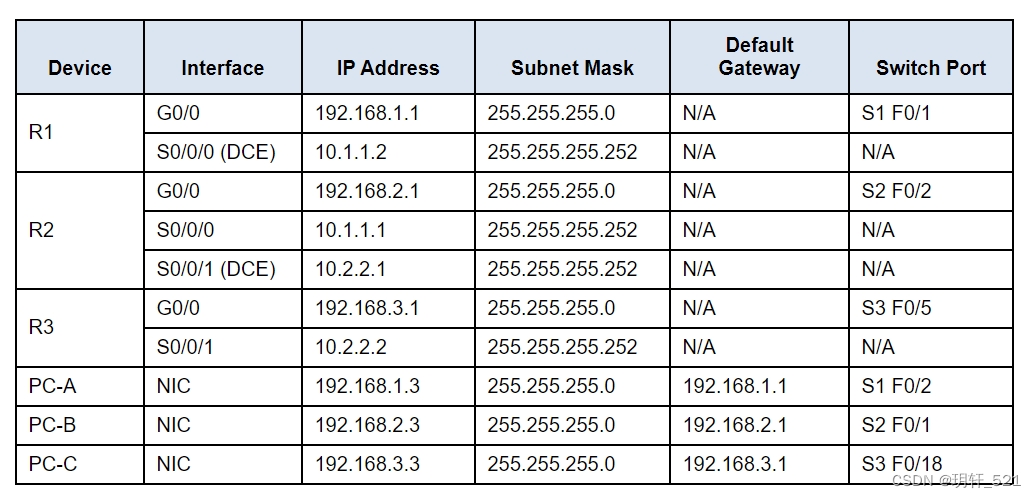

地址表

目标

• 验证整个网络的连通性。

• 配置R1以支持与R3之间的站点到站点IPsec VPN。

  背景/场景

  网络拓扑图显示了三个路由器。您的任务是配置R1和R3，以便在各自局域网（LAN）之间的流量流动时支持站点到站点的IPsec VPN。IPsec VPN隧道从R1经由R2到达R3。R2充当通过设备，并不了解VPN的存在。IPsec提供了一种在不受保护的网络（如互联网）上安全传输敏感信息的方法。IPsec在网络层运行，负责保护并验证参与IPsec设备（对等体）之间的IP数据包，例如Cisco路由器。

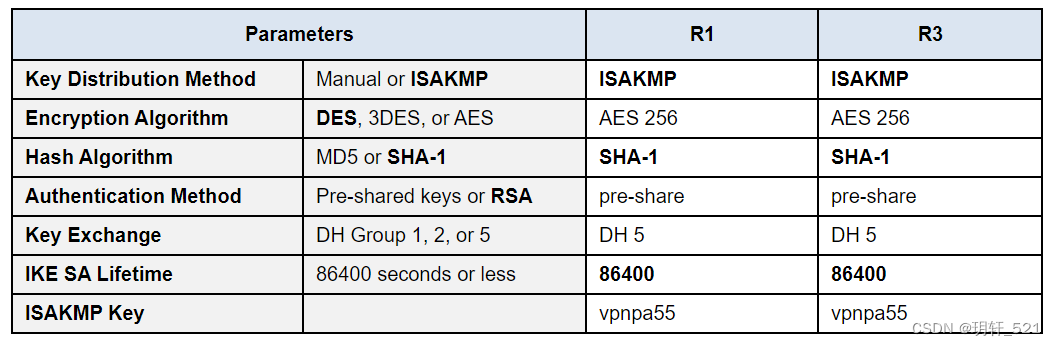

  ISAKMP阶段1策略参数



  注意：加粗参数为默认值。只有非加粗参数需要明确配置。

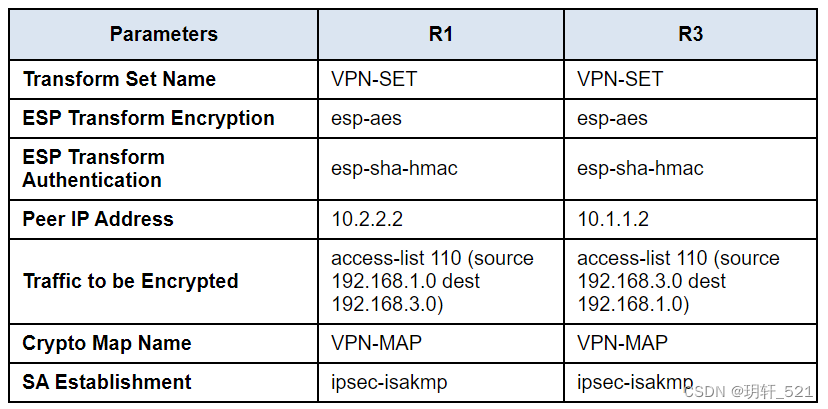

  IPsec阶段2策略参数



  路由器已预先配置以下内容：

  · 控制台线路密码：ciscoconpa55

  · vty线路密码：ciscovtypa55

  · 启用密码：ciscoenpa55

  · SSH用户名和密码：SSHadmin / ciscosshpa55

  · OSPF进程号101

  第一部分：在R1上配置IPsec参数

  步骤1：测试连通性。

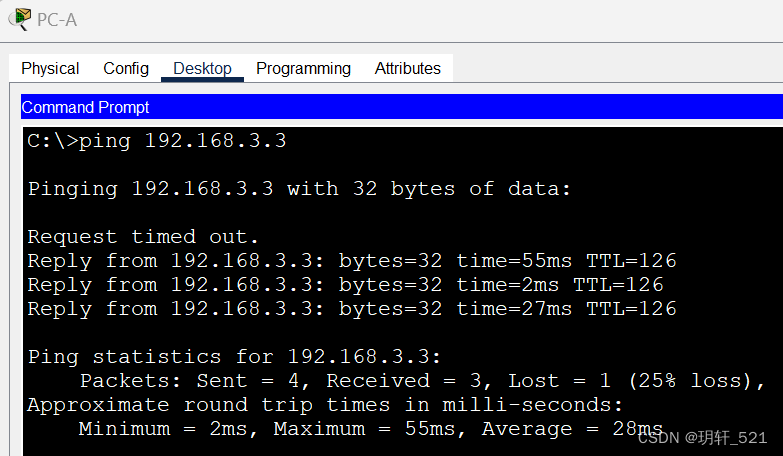

  从PC-A向PC-C发送ping请求。



  步骤2：启用安全技术包。

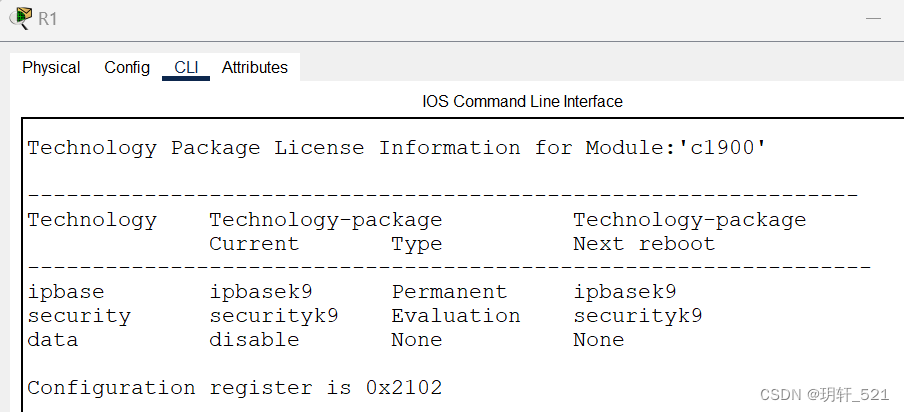

  a. 在R1上执行show version命令查看安全技术包许可证信息。



  b. 如果未启用安全技术包，请使用以下命令启用该包。

  R1(config)# license boot module c1900 technology-package securityk9

  c. 接受最终用户许可协议。

  d. 保存运行配置并重新加载路由器以启用安全许可证。

  e. 使用show version命令验证是否已启用安全技术包。

  步骤3：在R1上识别感兴趣流量。

  配置ACL 110，将来自R1 LAN到R3 LAN的流量标识为“感兴趣”流量。当R1和R3之间的LAN之间存在流量时，这种感兴趣的流量会触发实施IPsec VPN。除了这些流量外，所有其他源自LAN的流量都不会被加密。由于存在隐式拒绝所有规则，因此无需配置deny ip any any语句。

  R1(config)# access-list 110 permit ip 192.168.1.0 0.0.0.255 192.168.3.0 0.0.0.255

  步骤4：在R1上配置IKE阶段1 ISAKMP策略。

  在R1上配置crypto ISAKMP策略10属性以及共享的crypto密钥vpnpa55。请参考ISAKMP阶段1表中特定的参数进行配置。默认值不需要配置，因此只需要配置加密方法、密钥交换方法和DH方法。

  注：当前Packet Tracer支持的最大DH组是组5。在生产网络中，您至少应配置DH 14。

  R1(config)# crypto isakmp policy 10

  R1(config-isakmp)# encryption aes 256

  R1(config-isakmp)# authentication pre-share

  R1(config-isakmp)# group 5

  R1(config-isakmp)# exit

  R1(config)# crypto isakmp key vpnpa55 address 10.2.2.2

  步骤5：在R1上配置IKE阶段2 IPsec策略。

  a. 创建名为VPN-SET的转换集，使用esp-aes和esp-sha-hmac。

  R1(config)# crypto ipsec transform-set VPN-SET esp-aes esp-sha-hmac

  b. 创建名为VPN-MAP的crypto映射，将所有阶段2参数绑定在一起。使用序列号10，并将其标识为ipsec-isakmp映射。

  R1(config)# crypto map VPN-MAP 10 ipsec-isakmp

  R1(config-crypto-map)# description VPN connection to R3

  R1(config-crypto-map)# set peer 10.2.2.2

  R1(config-crypto-map)# set transform-set VPN-SET

  R1(config-crypto-map)# match address 110

  R1(config-crypto-map)# exit

  步骤6：配置接口上的crypto映射。

  将VPN-MAP crypto映射绑定到Serial 0/0/0出站接口。

  R1(config)# interface s0/0/0

  R1(config-if)# crypto map VPN-MAP

  第二部分：在R3上配置IPsec参数

  步骤1：启用安全技术包。

  a. 在R3上执行show version命令以验证是否已启用安全技术包许可证信息。

  b. 如果尚未启用安全技术包，则启用该包并重新加载R3。

  步骤2：配置路由器R3以支持与R1的站点到站点VPN。

  在R3上配置相应的参数。配置ACL 110，将来自R3 LAN到R1 LAN的流量标识为“感兴趣”流量。

  R3(config)# access-list 110 permit ip 192.168.3.0 0.0.0.255 192.168.1.0 0.0.0.255

  步骤3：在R3上配置IKE阶段1 ISAKMP属性。

  在R3上配置crypto ISAKMP策略10属性以及共享的crypto密钥vpnpa55。

  R3(config)# crypto isakmp policy 10

  R3(config-isakmp)# encryption aes 256

  R3(config-isakmp)# authentication pre-share

  R3(config-isakmp)# group 5

  R3(config-isakmp)# exit

  R3(config)# crypto isakmp key vpnpa55 address 10.1.1.2

  步骤4：在R3上配置IKE阶段2 IPsec策略。

  a. 创建名为VPN-SET的转换集，使用esp-aes和esp-sha-hmac。

  R3(config)# crypto ipsec transform-set VPN-SET esp-aes esp-sha-hmac

  b. 创建名为VPN-MAP的crypto映射，将所有阶段2参数绑定在一起。使用序列号10，并将其标识为ipsec-isakmp映射。

  R3(config)# crypto map VPN-MAP 10 ipsec-isakmp

  R3(config-crypto-map)# description VPN connection to R1

  R3(config-crypto-map)# set peer 10.1.1.2

  R3(config-crypto-map)# set transform-set VPN-SET

  R3(config-crypto-map)# match address 110

  R3(config-crypto-map)# exit

  步骤5：配置接口上的crypto映射。

  将VPN-MAP crypto映射绑定到Serial 0/0/1出站接口（注意：此操作不会被评估）。

  R3(config)# interface s0/0/1

  R3(config-if)# crypto map VPN-MAP

  第三部分：验证IPsec VPN

  步骤1：在出现感兴趣流量之前验证隧道。

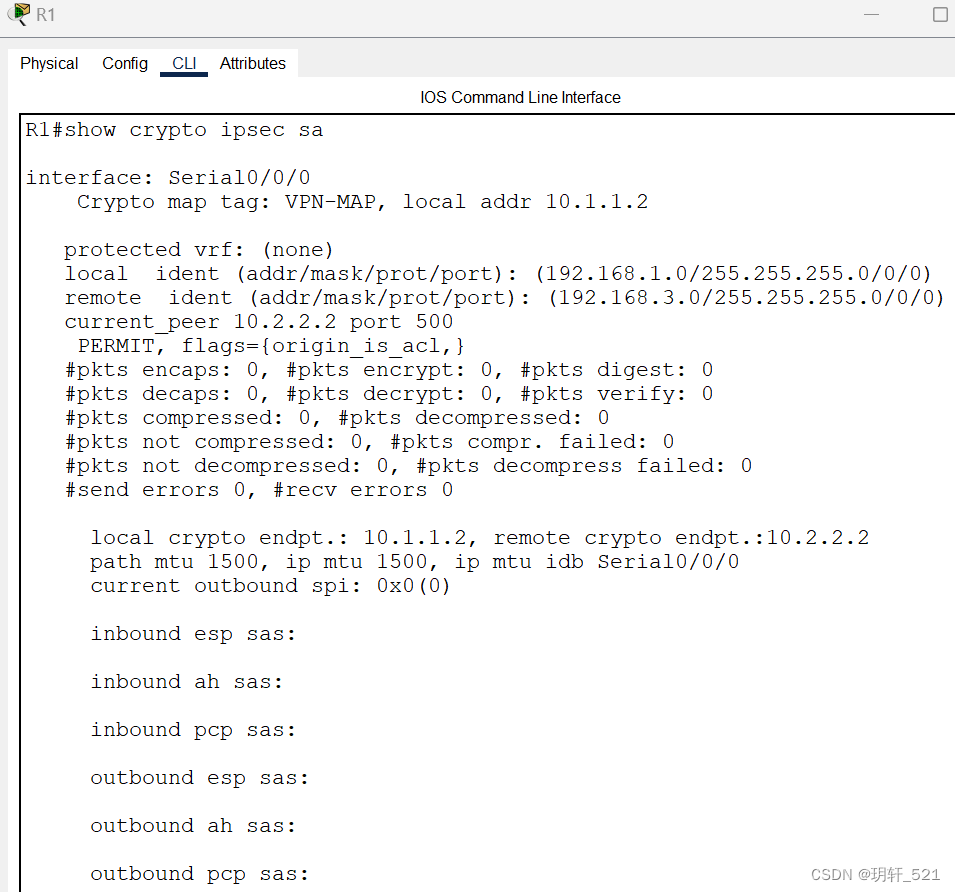

  在R1上执行show crypto ipsec sa命令。注意封装、加密、解封装和解密的包数量均设置为0。



  步骤2：创建感兴趣流量。

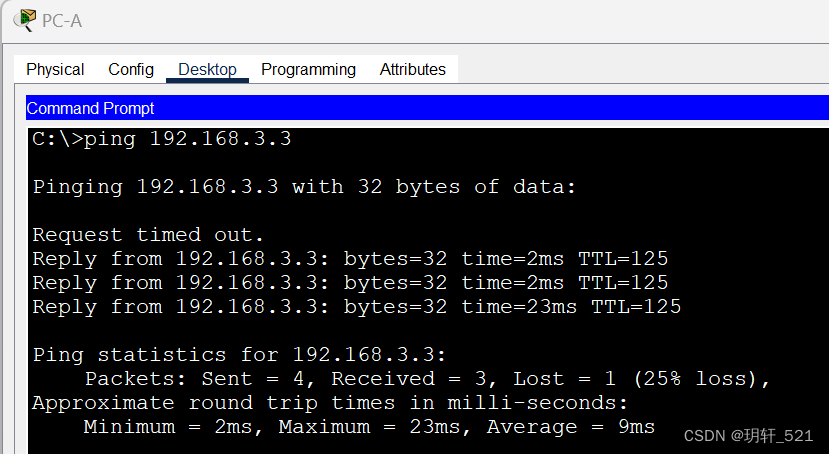

  从PC-A向PC-C发送ping请求。

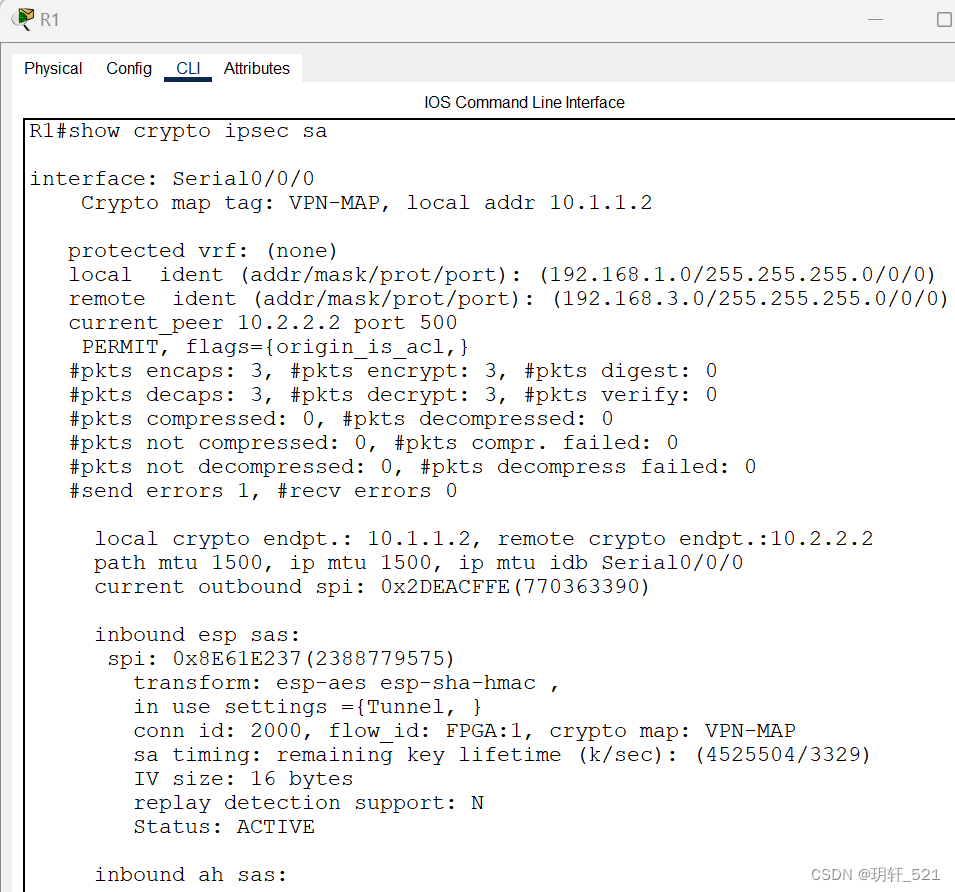

  步骤3：在产生感兴趣流量后验证隧道。

  在R1上重新执行show crypto ipsec sa命令。注意包的数量大于0，这表明IPsec VPN隧道正在工作。



  步骤4：创建非感兴趣流量。

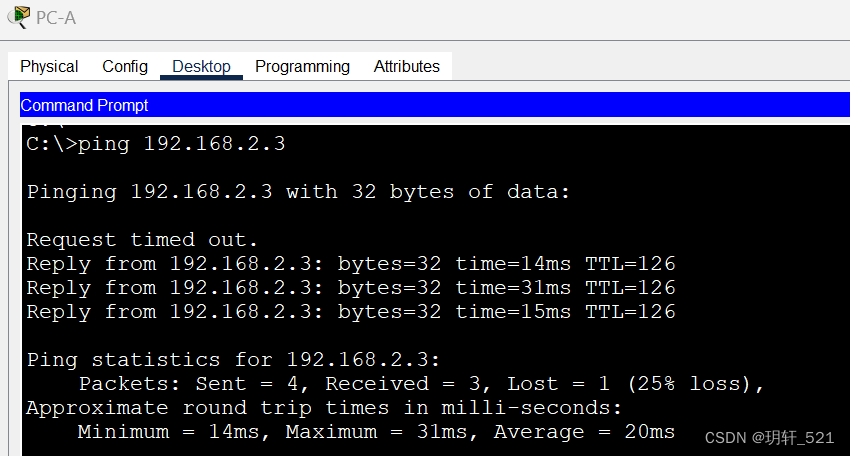

  从PC-A向PC-B发送ping请求。注：从路由器R1向PC-C或R3向PC-A发送ping请求不属于感兴趣流量。

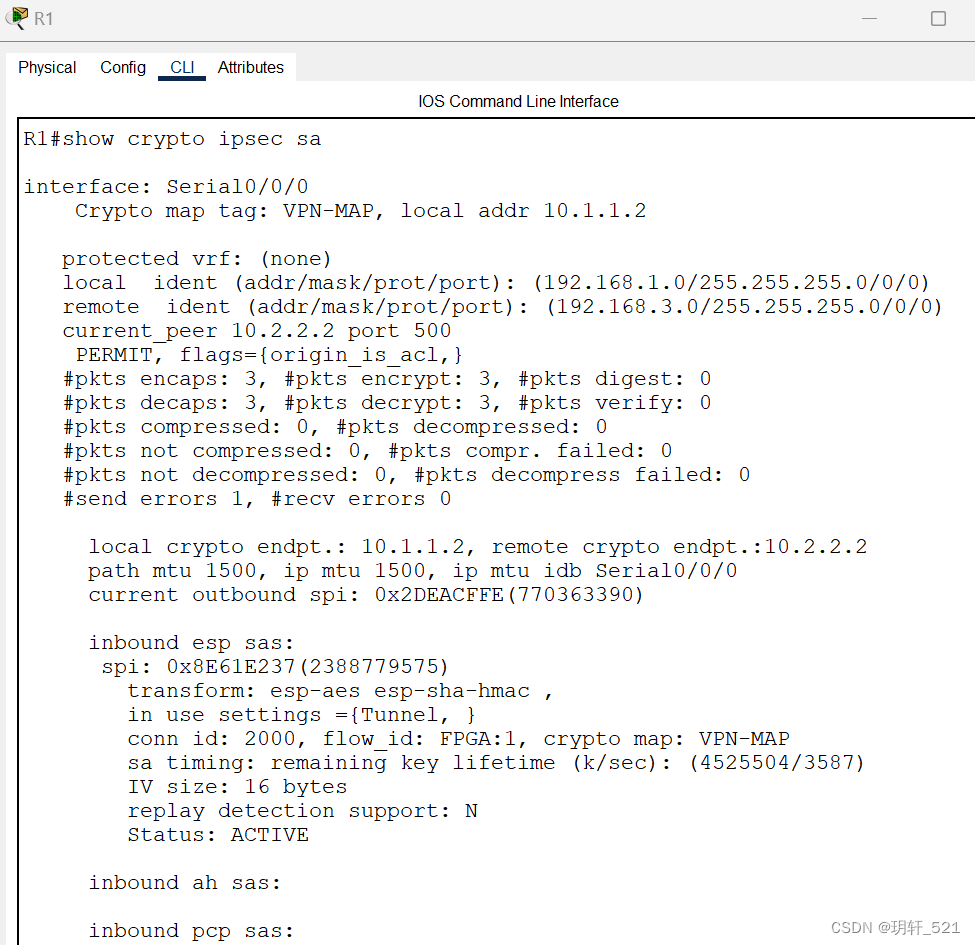

  步骤5：再次验证隧道。

  在R1上重新执行show crypto ipsec sa命令。注意包的数量没有改变，这证实了非感兴趣流量并未被加密。



  步骤6：检查结果。

  您的完成百分比应为100%。点击“Check Results”查看反馈信息以及已完成的必要组件验证。

  实验脚本：

  R1:

  crypto isakmp policy 10
   encr aes 256
   authentication pre-share
   group 5

  crypto isakmp key vpnpa55 address 10.2.2.2
  crypto ipsec transform-set VPN-SET esp-aes esp-sha-hmac
  access-list 110 permit ip 192.168.1.0 0.0.0.255 192.168.3.0 0.0.0.255
  crypto map VPN-MAP 10 ipsec-isakmp
   description VPN connection to R3
   set peer 10.2.2.2
   set transform-set VPN-SET
   match address 110
  interface Serial0/0/0
   crypto map VPN-MAP


  R3:

  crypto isakmp policy 10
   encr aes 256
   authentication pre-share
   group 5
  crypto isakmp key vpnpa55 address 10.1.1.2
  crypto ipsec transform-set VPN-SET esp-aes esp-sha-hmac
  access-list 110 permit ip 192.168.3.0 0.0.0.255 192.168.1.0 0.0.0.255
  crypto map VPN-MAP 10 ipsec-isakmp
   description VPN connection to R1
   set peer 10.1.1.2
   set transform-set VPN-SET
   match address 110
  interface Serial0/0/1
   crypto map VPN-MAP
