5G安卓核心板开发板

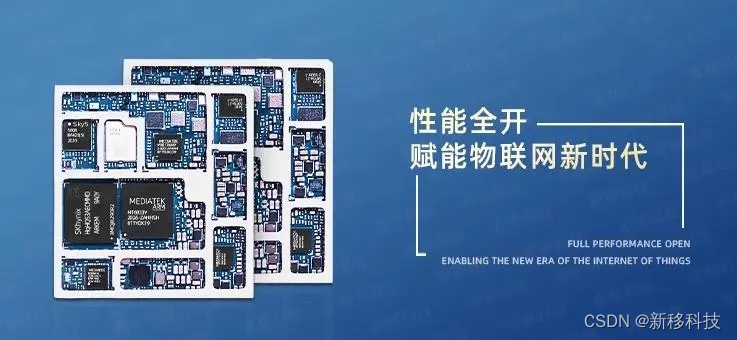

核心板采用沉金生产工艺，耐腐蚀抗干扰，支持-20℃-70℃环境下7x24小时稳定运行，尺寸仅为45mmx48mm x2.65mm，可嵌入到各种智能产品中，助力智能产品便携化及功能差异化。

联发科MT6833处理器采用台积电 7nm 制程的5G SoC，2*Cortex-A76+6*Cortex-A55架构，搭载Android12.0操作系统，主频最高达2.2GHz .内置 5G 双载波聚合技术（2CC）及双 5G SIM 卡功能，实现优异的功耗表现及实时连网功能。

MT6833采用ARM新一代Valhall架构，主频高达950MHz的双核心Mali-G57 GPU,支持H.264、H.265/HEVC格式视频编码，最高支持4K/30帧视频录制及播放.支持高性能 LPDDR4X 内存频率高达 2133MHz，支持UFS 2.2高速闪存。

提供更高像素摄像头的选择，最高可支持6400万像素的摄像头，在暗光及夜间环境下硬件成像加速器（多帧降噪）可确保高质量的影像画面。支持视频分辨率1080*2520，实现出色的 AI 相机强化功能，包括 AI 景深、AI 色彩、AI 美颜等功能。

此外，集成 5G LTE 连接性，可实现高能效的全球连接。内置2.4G&5G双频WI-FI,支持 WiFi 5 （802.11 a/b/g/n/ac）、BT5.1、支持1T1R、2T2R无线技术、NSA/SA组网和5G双载波聚合，支持100M以太网 让通讯更顺畅，选择更灵活。

多路音频输入输出以及LCM,Touch、Camera*3、USB、UART、I2C、SPI、I2S、ADC、 Keypad、GPIOS等，另可扩展多路串口、以太网、U摄像头、NFC、指纹等外设。

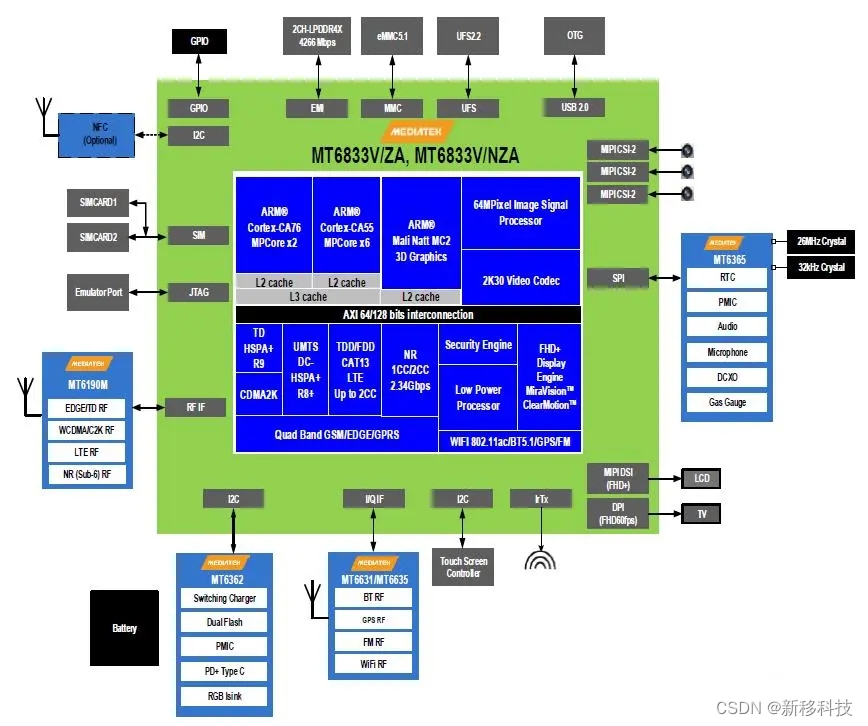

MT6833规格参数：

应用处理器

2xCortex-A76 up to 2.2GHz + 6xCortex-A55 up to 2.0GHz

图形处理器

MALI NATT MC2

操作系统

Android 12.0

内存

4GB+64GB/6GB+128GB

封装类型

331LGA

尺寸(mm)

45.0×48.0×2.5

频段

NR:N1/N3/N28A/N41/N77/N78/N79

FDD-LTE：B1/B3/B5/B8/B28A

TDD-LTE：B34/B38/B39/B40/B41

WCDMA：B1/B5/B8

TD-SCDMA：B34/B39

EVDO/CDMA：BC0

GSM/EDGE：850/900/1800MHZ

卫星定位（GNSS）

GPS/GLONASS/BEIDOU/QZSS/GALILEO

WIFI

2.4GHZ/5GHz

电压特性

3.3V~4.4V, 3.8V Type

工作温度

-20℃~+70℃

休眠电流

<10ma

工作电流

TBD

LTE特性

支持 5G Sub-6GHz,3GPP Release 16；

支持 5G NSA 和 SA 模式 支持 5-100MHz带宽；

支持 DL(4×4)MIMO 速率 max 3.5Gbps(DL)，max900Mbps(UL)

LTE特性

支持 3GPP R12 CAT12 FDD and TDD

支持 1.4-20 MHZ 宽带

支持 下行(4×4)MIMO

CAT12 max 600Mpbs(DL)，CAT13 max150Mpbs(UL)

WCDMA特性

支持3GPP R9 DC-HSPA+

支持16-QAM,64-QAMandQPSKmodulation

3GPPR6HSUPA:Max11.5Mbps(UL)

3GPPR8DC-HSPA+:Max42.2Mbps(DL）

TD-SCDMA特性

支持 3GPP R9

TD-HSDPA：Max 2.8Mbps(DL) TD

HSDPA：Max 2.2Mbps(UL)

CDMA特性

MAX3.1MBPS(DL),1.8MBPS(UL)

GSM/GPRS/ EDGE特性

GPRS：支持GPRSmulti-slotclass12

编码格式：CS-1,CS-2,CS-3和CS-4;CS1-4和MCS1-9

EDGE：支持EDGEmultislotclass12

支持GMSK和8PSK每帧最大4个RX时隙

WLAN特性

2.4GHz/5GHz双频段，支持802.lla/b/g/n/ac,支持AP模式

Bluetooth特性

BT 5.1

显示

1080×2520 FHD+

视频编解码

解码：4K 30fps H.264/H.265/VP9

编码：4K 30fps H.264/H.265

USIM

2组USIM卡接口，支持USIM/SIM卡：1.8V和3V支持双卡双待

USB

支持USB3.0DEVICE模式,速度传输速率最大5.OGBPS,支持USB2.0OTG

SDIO

支持SD3.0；4bit SDIO；SD/MMC 卡；支持热插拔

LCM

MIPI DSI（4 Data lanes）DPHY/CPHY MODE

最高分辨率支持FHD+(1080×2520@90Hz)

I2C

8组I2C，最高速率至400K，最高速度可达3.4Mbps

ADC

四路，用于通用12BITADC,INPUTRANGE=0.05~L.45V

天线

7个RF天线、WIFI/BT天线、GNSS天线、FMRX天线接口

摄像头

4XMIPI CSI（4 DATA LANES）64MP @ 30FPS

充电功能

5V/2A 9V/1.5A



---
