Netty架构
- 前置知识：Reactor模型
- - 单Reactor+单线程模型
  - 单Reactor+多线程模型
  - 主从Reactor+多线程模型
  - Netty的Reactor模型
  - Netty的简介
  - - 优势
    - 服务端处理流程
    - Netty的核心组件
    - - ChannelFuture以及ChannelFutureListener
      - Channel
      - ChannelPipeline
      - ChannelHandler
      - ChannelHandlerContext
      - Bootstrap、ServerBootstrap
      - Selector
      - NioEventLoop
      - NioEventLoopGroup
      - 参考
        前置知识：Reactor模型

        Doug Lea在 “Scalable IO in Java” 中给了很好的阐述。NIO中Reactor的核心是Selector。Reactor 模式的典型实现：

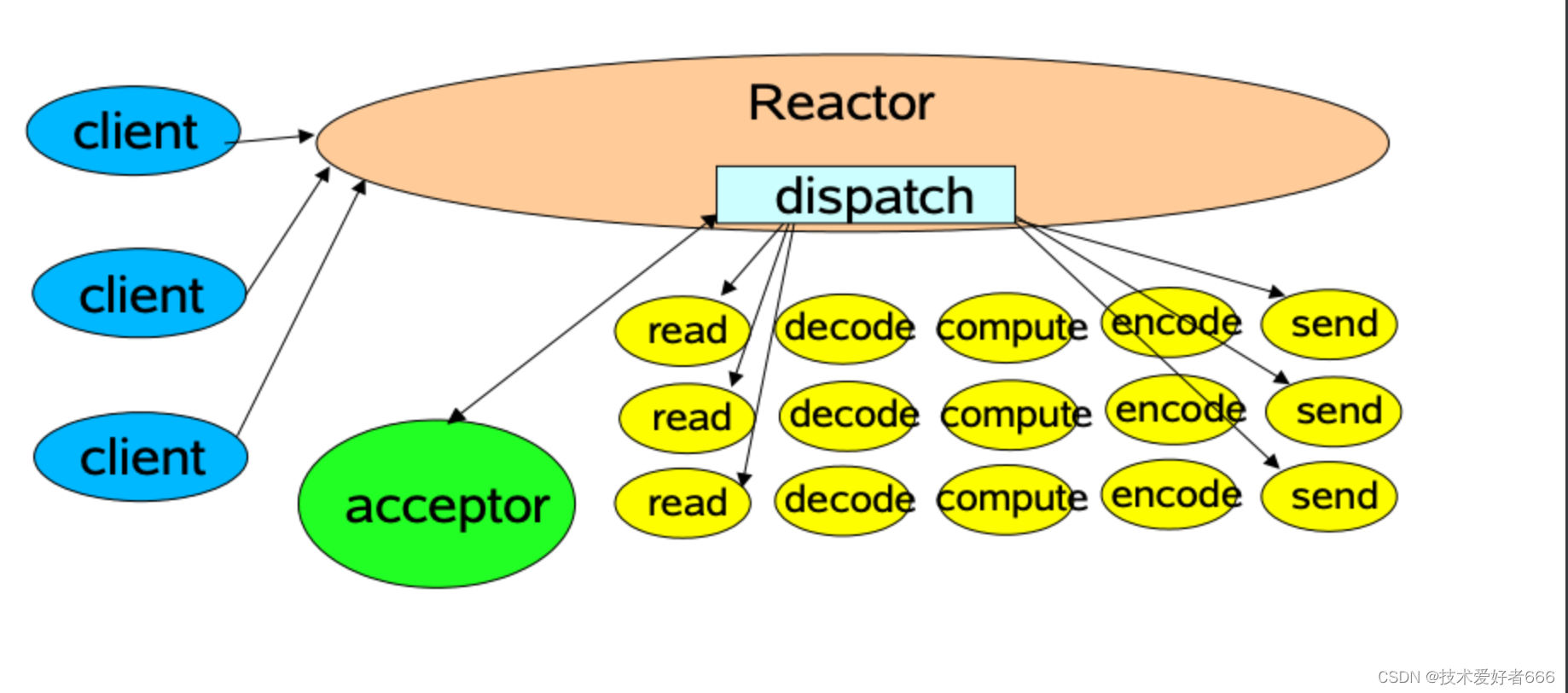

        单Reactor+单线程模型

        这种单线程模型不能充分利用多核资源，所以实际使用的不多。

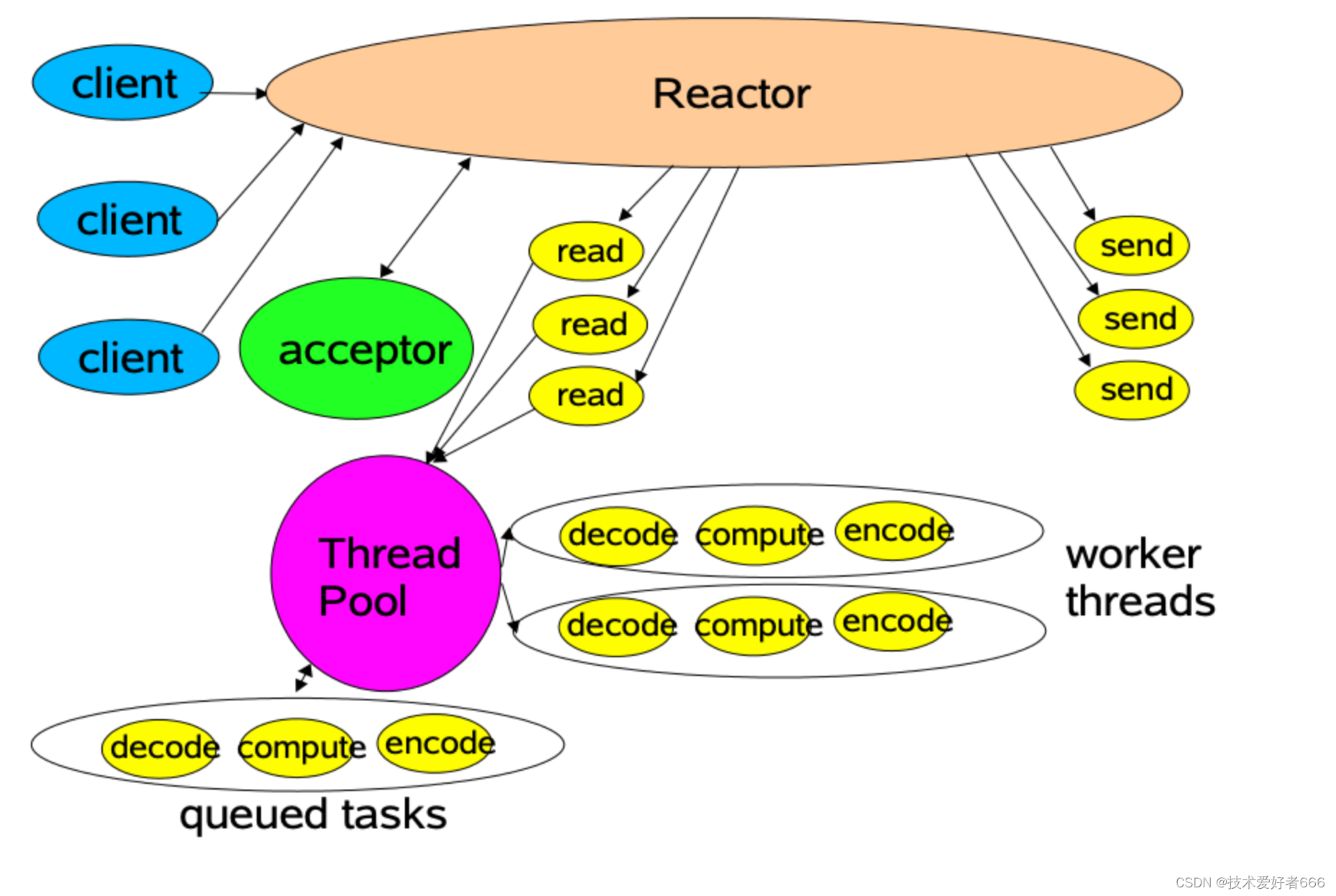

        单Reactor+多线程模型

        Tomcat使用的这种模型

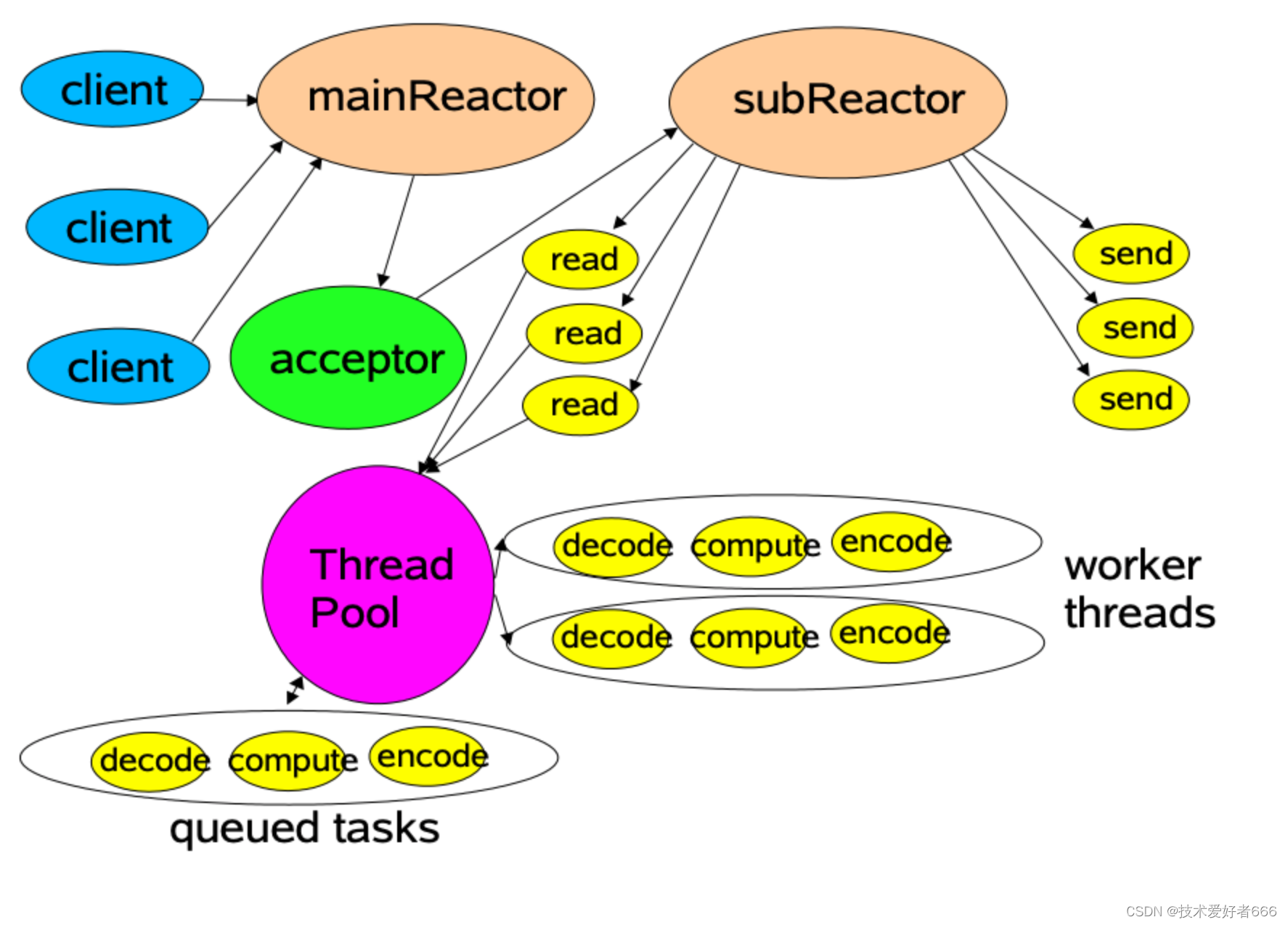

        主从Reactor+多线程模型

        Netty的Reactor模型

        Netty的简介

        优势

        使用NioEventLoop（聚合一个Selector）线程组负载均衡的处理请求。一个NioEventLoop聚合了一个多路复用器Selector，因此可以处理成百上千的客户端连接，Netty的处理策略是每当有一个新的客户端接入，则从NioEventLoop线程组中顺序获取一个可用的NioEventLoop，当到达数组上限之后，重新返回到0，通过这种方式，可以基本保证各个NioEventLoop的负载均衡。一个客户端连接只注册到一个NioEventLoop上，这样就避免了多个IO线程去并发操作它。
        Netty通过串行化设计理念降低了用户的开发难度，提升了处理性能。利用线程组实现了多个串行化线程水平并行执行，线程之间并没有交集，这样既可以充分利用多核提升并行处理能力，同时避免了线程上下文的切换和并发保护带来的额外性能损耗。

        服务端处理流程

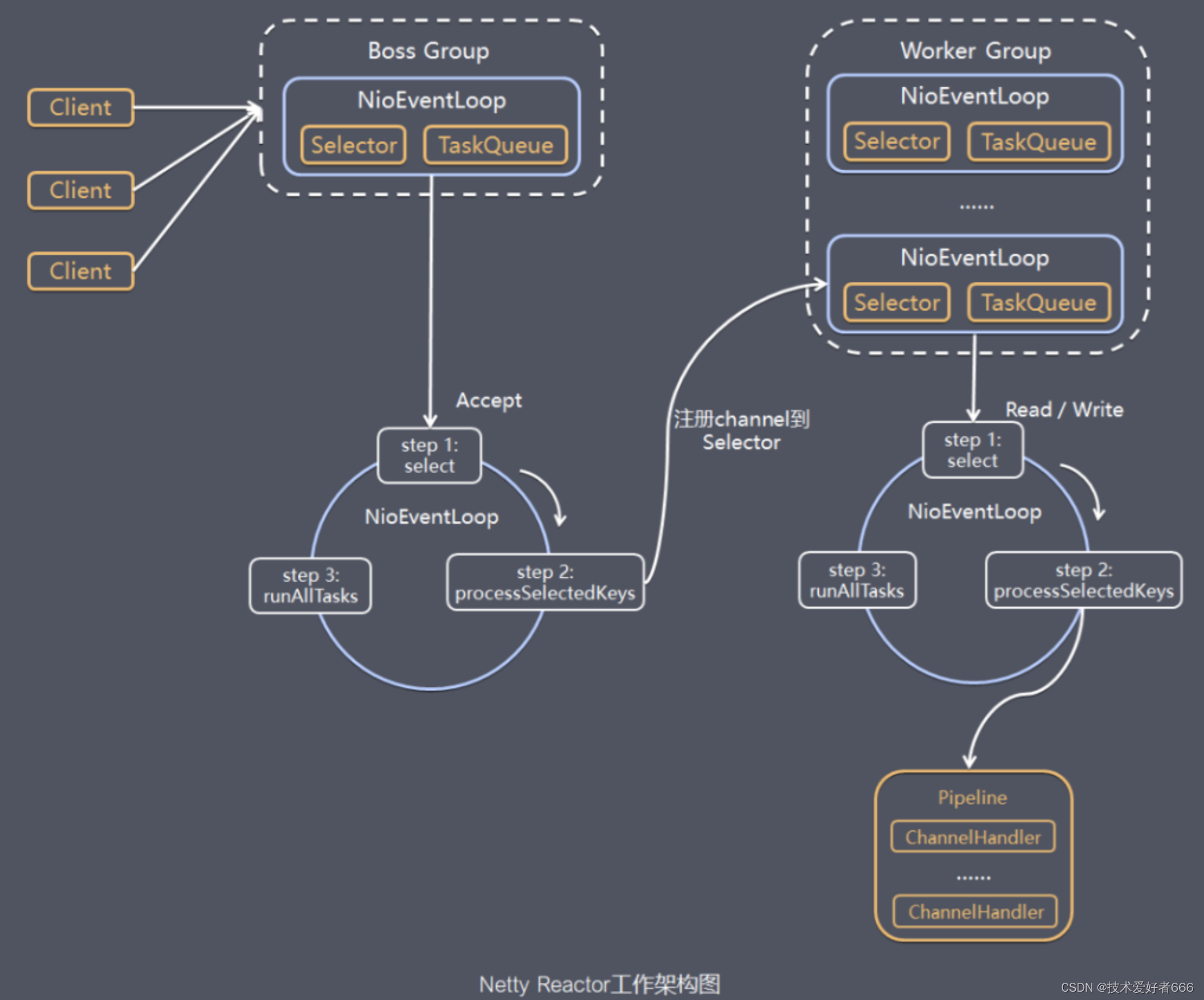

        server端通常设置为包含1个Boss NioEventLoopGroup和1个Worker NioEventLoopGroup，NioEventLoopGroup相当于1个事件循环组，这个组里可以包含多个事件循环NioEventLoop，通常设置Boss NioEventLoopGroup为1个NioEventLoop，work NioEventLoopGroup为N个NioEventLoop。

        每个Boss NioEventLoop循环执行的任务包含3步：

        轮询accept事件
        处理accept I/O事件，与Client建立连接，生成NioSocketChannel，并将NioSocketChannel注册到某个Worker NioEventLoop的Selector上
        处理任务队列中的任务，runAllTasks。任务队列中的任务包括用户调用eventloop.execute或schedule执行的任务，或者其它线程提交到该eventloop的任务。

        每个Worker NioEventLoop循环执行的任务包含3步：

        轮询read、write事件；
        处I/O事件，即read、write事件，在NioSocketChannel可读、可写事件发生时进行处理
        处理任务队列中的任务，runAllTasks。

        Netty的核心组件

        ChannelFuture以及ChannelFutureListener

        Netty 框架中所有的 I/O 操作都为异步的，因此我们需要 ChannelFuture 的 addListener()注册一个 ChannelFutureListener 监听事件，当操作执行成功或者失败时，监听就会自动触发返回结果。

        Channel

        提供异步的网络I/O操作(如建立连接，读写，绑定端口)，异步调用意味着任何I / O调用都将立即返回，并且不保证在调用结束时所请求的I / O操作已完成。调用立即返回一个ChannelFuture实例，通过注册监听器到ChannelFuture上，可以I / O操作成功、失败或取消时回调通知调用方。
        不同协议、不同的阻塞类型的连接都有不同的 Channel 类型与之对应，下面是一些常用的 Channel 类型

        NioSocketChannel，异步的客户端 TCP Socket 连接
        NioServerSocketChannel，异步的服务器端 TCP Socket 连接
        NioDatagramChannel，异步的 UDP 连接
        NioSctpChannel，异步的客户端 Sctp 连接
        NioSctpServerChannel，异步的 Sctp 服务器端连接这些通道涵盖了 UDP 和 TCP网络 IO以及文件 IO.
        ChannelPipeline

        为 ChannelHandler 链提供了容器，当 channel 创建时，就会被自动分配到它专属的 ChannelPipeline，这个关联是永久性的。

        在 Netty 中每个 Channel 都有且仅有一个 ChannelPipeline 与之对应, 它们的组成关系如下:

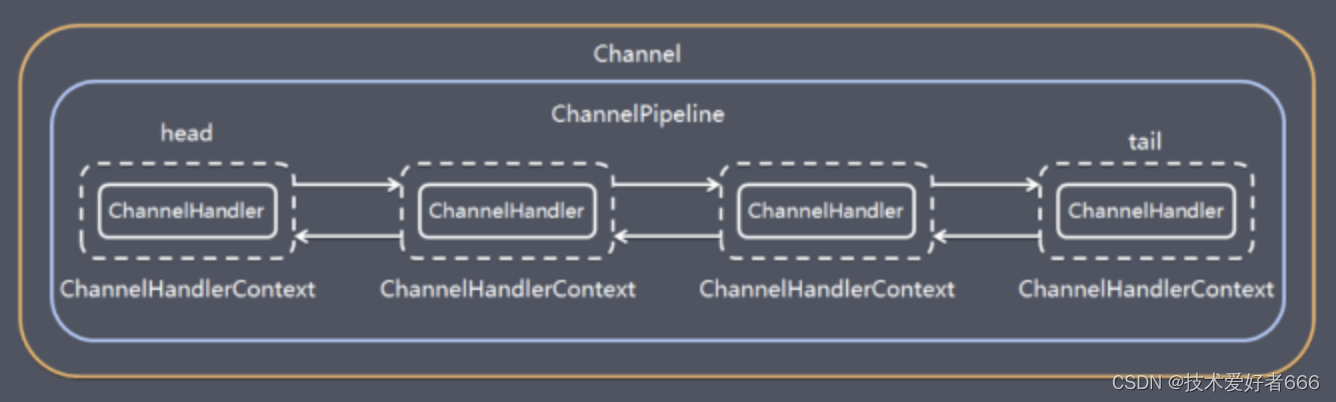

        一个 Channel 包含了一个 ChannelPipeline, 而 ChannelPipeline 中又维护了一个由 ChannelHandlerContext 组成的双向链表, 并且每个 ChannelHandlerContext 中又关联着一个 ChannelHandler。入站事件和出站事件在一个双向链表中，入站事件会从链表head往后传递到最后一个入站的handler，出站事件会从链表tail往前传递到最前一个出站的handler，两种类型的handler互不干扰。

        ChannelHandler

        每一个ChannelHandlerContext组合了一个ChannelHandler实例成员。充当了所有处理入站和出站数据的逻辑容器。ChannelHandler 主要用来处理各种事件，这里的事件很广泛，比如可以是连接、数据接收、异常、数据转换等。

        方便使用期间，可以继承它的子类：

        ChannelInboundHandler 用于处理入站 I/O 事件。

        ChannelOutboundHandler 用于处理出站 I/O 操作。

        或者使用以下适配器类：

        ChannelInboundHandlerAdapter 用于处理入站 I/O 事件。

        ChannelOutboundHandlerAdapter 用于处理出站 I/O 操作。

        ChannelDuplexHandler 用于处理入站和出站事件。

        ChannelHandlerContext

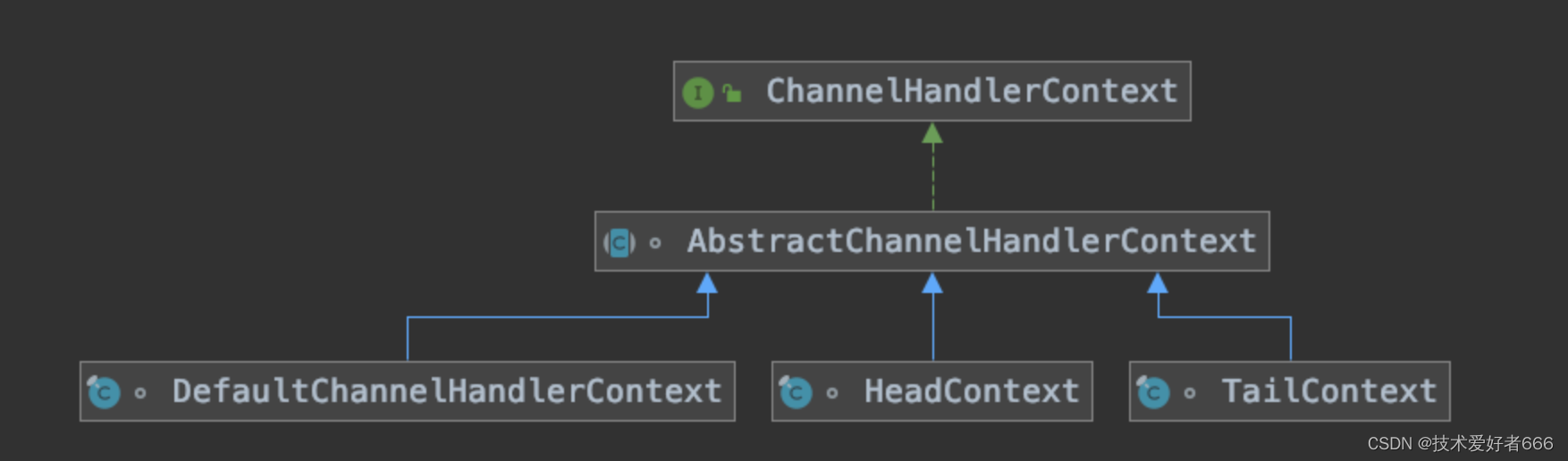

        保存Channel相关的所有上下文信息，同时关联一个ChannelHandler对象，常见的ChannelHandlerContext如下：

        提供了一些方法保证ChannelHandler链式调用

        DefaultChannelHandlerContext初始化了handler，让Handler处理真正的逻辑
        AbstractChannelHandlerContext对应的pipeline、executor、prev和next
        AbstractChannelHandlerContext 提供了使得链路运转的方法
        findContextOutbound/Inbound
        inbound找下一个MASK_ONLY_INOUND的next
        ounbound 找下一个MASK_ONLY_OUTBOUND的 prev
        一系列的invoke和fire方法
        fireChannelActive，通过findContextInbound找到下一个context,再通过invoke进行具体的调用
        invokeChannelActive(ctx)是上一个ctx调用下一个ctx,ctx调用本身的方法是不带参数的invokeChannelActive
        Bootstrap、ServerBootstrap

        Bootstrap意思是引导，一个Netty应用通常由一个Bootstrap开始，主要作用是配置整个Netty程序，串联各个组件，Netty中Bootstrap类是客户端程序的启动引导类，ServerBootstrap是服务端启动引导类。

        Selector

        Netty基于Selector对象实现I/O多路复用，通过 Selector, 一个线程可以监听多个连接的Channel事件, 当向一个Selector中注册Channel 后，Selector 内部的机制就可以自动不断地查询(select) 这些注册的Channel是否有已就绪的I/O事件(例如可读, 可写, 网络连接完成等)，这样程序就可以很简单地使用一个线程高效地管理多个 Channel 。

        NioEventLoop

        NioEventLoop中维护了一个线程和任务队列，支持异步提交执行任务，线程启动时会调用NioEventLoop的run方法，执行I/O任务和非I/O任务：

        I/O任务即selectionKey中ready的事件，如accept、connect、read、write等，由processSelectedKeys方法触发。
        非IO任务添加到taskQueue中的任务，如register0、bind0等任务，由runAllTasks方法触发。
        两种任务的执行时间比由变量ioRatio控制，默认为50，则表示允许非IO任务执行的时间与IO任务的执行时间相等。

        NioEventLoopGroup

        NioEventLoopGroup，主要管理eventLoop的生命周期，可以理解为一个线程池，内部维护了一组线程，每个线程(NioEventLoop)负责处理多个Channel上的事件，而一个Channel只对应于一个线程。
