【HarmonyOS】小熊派鸿蒙系统搭建

guduadmin331月前

文章目录

- 一、BearPi-HM Micro 开发板介绍
- 二、Linux镜像下载
- 三、BearPi-HM Micro编译环境配置
- - - 1.首先添加如下镜像源
    - 2.更新镜像源
    - 3.安装依赖库及工具
    - 4.安装hb
    - 5.测试hb是否安装成功
    - 四、安装mkimage工具
    - - 1.新建tools目录
        2.下载mkimage.stm32工具到`~/tools`目录，并复制到/home/bearpi/tools/目录下
        3.修改mkimage.stm32文件权限
        4.设置环境变量
        五、bearpi镜像导入VMware
        六、源码获取
        七、编译代码
        八、查看编译出的固件位置
        九、固件烧录
        1.准备工作
        2.连接开发板
        3.镜像烧录
        4.启动系统
        一、BearPi-HM Micro 开发板介绍

        BearPi-HM Micro开发板是一块高度集成并可运行Openharmony系统的开发板，板载高性能的工业级处理器STM32MP157芯片，搭配4.3寸LCD电容式触摸屏，并板载wifi电路及标准的E53接口，标准的E53接口可扩展智能加湿器、智能台灯、智能安防、智能烟感等案例。可折叠式屏幕设计大大提高用户开发体验，便于携带和存放，更好地满足不同用户的需求，拓展无限可能。

        二、Linux镜像下载

        下载官方提供镜像(任选一种方式下载)

        Ubuntu20.04（大小8G）下载地址（百度云）：https://pan.baidu.com/s/1W0cgtXC5T2bv0lAya7eizA 提取码：1234
        Ubuntu18.04（大小4.8G）下载地址（百度云）：https://pan.baidu.com/s/1YIdqlRWRGq_heAfrgQ7EPQ 提取码：1234
        三、BearPi-HM Micro编译环境配置

        在完成上面的镜像下载后，我们需要对BearPi-HM Micro环境进行编译环境的配置

        1.首先添加如下镜像源

        vi /etc/apt/source.list

        # 添加中科大源 deb https://mirrors.ustc.edu.cn/ubuntu/ bionic main restricted universe multiverse deb-src https://mirrors.ustc.edu.cn/ubuntu/ bionic main restricted universe multiverse deb https://mirrors.ustc.edu.cn/ubuntu/ bionic-updates main restricted universe multiverse deb-src https://mirrors.ustc.edu.cn/ubuntu/ bionic-updates main restricted universe multiverse deb https://mirrors.ustc.edu.cn/ubuntu/ bionic-backports main restricted universe multiverse deb-src https://mirrors.ustc.edu.cn/ubuntu/ bionic-backports main restricted universe multiverse deb https://mirrors.ustc.edu.cn/ubuntu/ bionic-security main restricted universe multiverse deb-src https://mirrors.ustc.edu.cn/ubuntu/ bionic-security main restricted universe multiverse deb https://mirrors.ustc.edu.cn/ubuntu/ bionic-proposed main restricted universe multiverse deb-src https://mirrors.ustc.edu.cn/ubuntu/ bionic-proposed main restricted universe multiverse

        2.更新镜像源

        sudo apt-get update

        3.安装依赖库及工具

        sudo apt-get install build-essential gcc g++ make zlib* libffi-dev e2fsprogs pkg-config flex bison perl bc openssl libssl-dev libelf-dev libc6-dev-amd64 binutils binutils-dev libdwarf-dev u-boot-tools mtd-utils gcc-arm-linux-gnueabi cpio device-tree-compiler net-tools openssh-server git vim openjdk-11-jre-headless

        4.安装hb

        # 安装hb命令 python3 -m pip install --user ohos-build==0.4.3

        # 环境变量配置 sudo vim ~/.bashrc # 在.bashrc文件最后一行添加如下代码，并保存退出 export PATH=~/.local/bin:$PATH # 更新环境变量 source ~/.bashrc

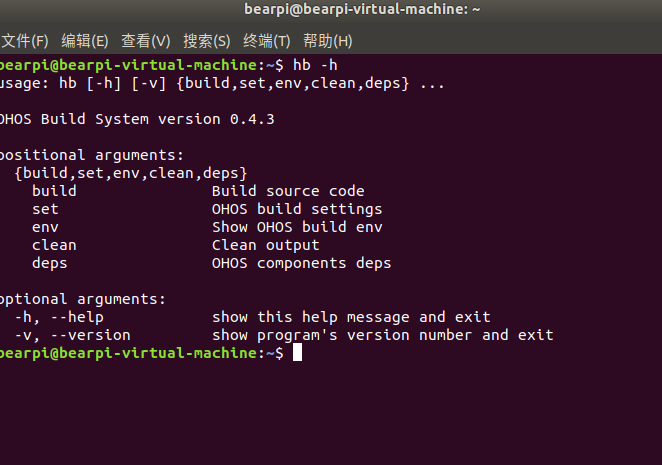

        5.测试hb是否安装成功

        hb -h

        四、安装mkimage工具

        首先解释这个工具的用途：用来制作不压缩或者压缩的多种可启动映象文件。

        1.新建tools目录

        mkdir ~/tools

        2.下载mkimage.stm32工具到~/tools目录，并复制到/home/bearpi/tools/目录下

        mkimage.stm32下载地址提取码：1234
        3.修改mkimage.stm32文件权限

        chmod 777 ~/tools/mkimage.stm32

        4.设置环境变量

        vim ~/.bashrc # 将下面的代码拷贝至.bashrc文件最后，并保存退出 export PATH=~/tools:$PATH # 更新环境变量 source ~/.bashrc

        五、bearpi镜像导入VMware

        准备好前面的Linux镜像，并解压该文件，打开VMware station，选择上方导航栏：文件->打开(O)，选择我们Linux镜像中的BearPi-HM_Micro_Ubuntu.ovf文件，等待镜像文件的导入，开始登录

        账户：bearpi 密码：bearpi

        首先将网络连接模式更改为NAT模式，选择上方导航栏：虚拟机(M)->设置->网络适配器->NAT模式

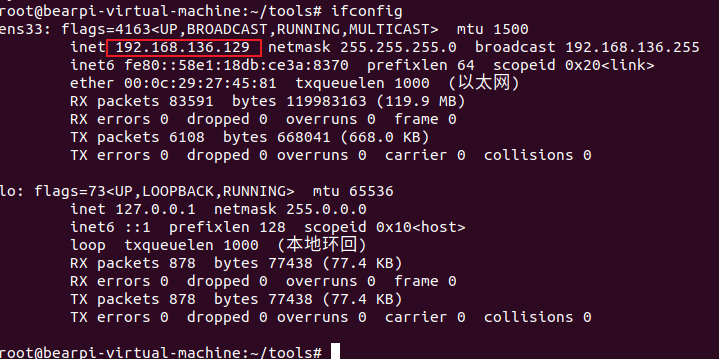

        此时打开一个终端，输入ifconfig查看ip

        六、源码获取

        cd /home/bearpi mkdir project && cd project git clone https://gitee.com/bearpi/bearpi-hm_micro_small.git

        七、编译代码

        首先进入到项目文件夹中

        cd /home/bearpi/project/bearpi-hm_micro_small/

        执行如下命令(普通用户模式终端下)：

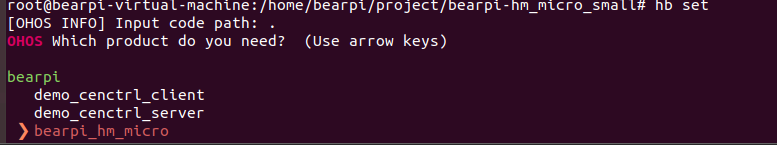

        hb set

        出现[OHOS INFO] Input code path: 提示信息后再输入.

        我们选择bearpi-hm_micro后回车

        输入下面的命令，等待下载程序完成

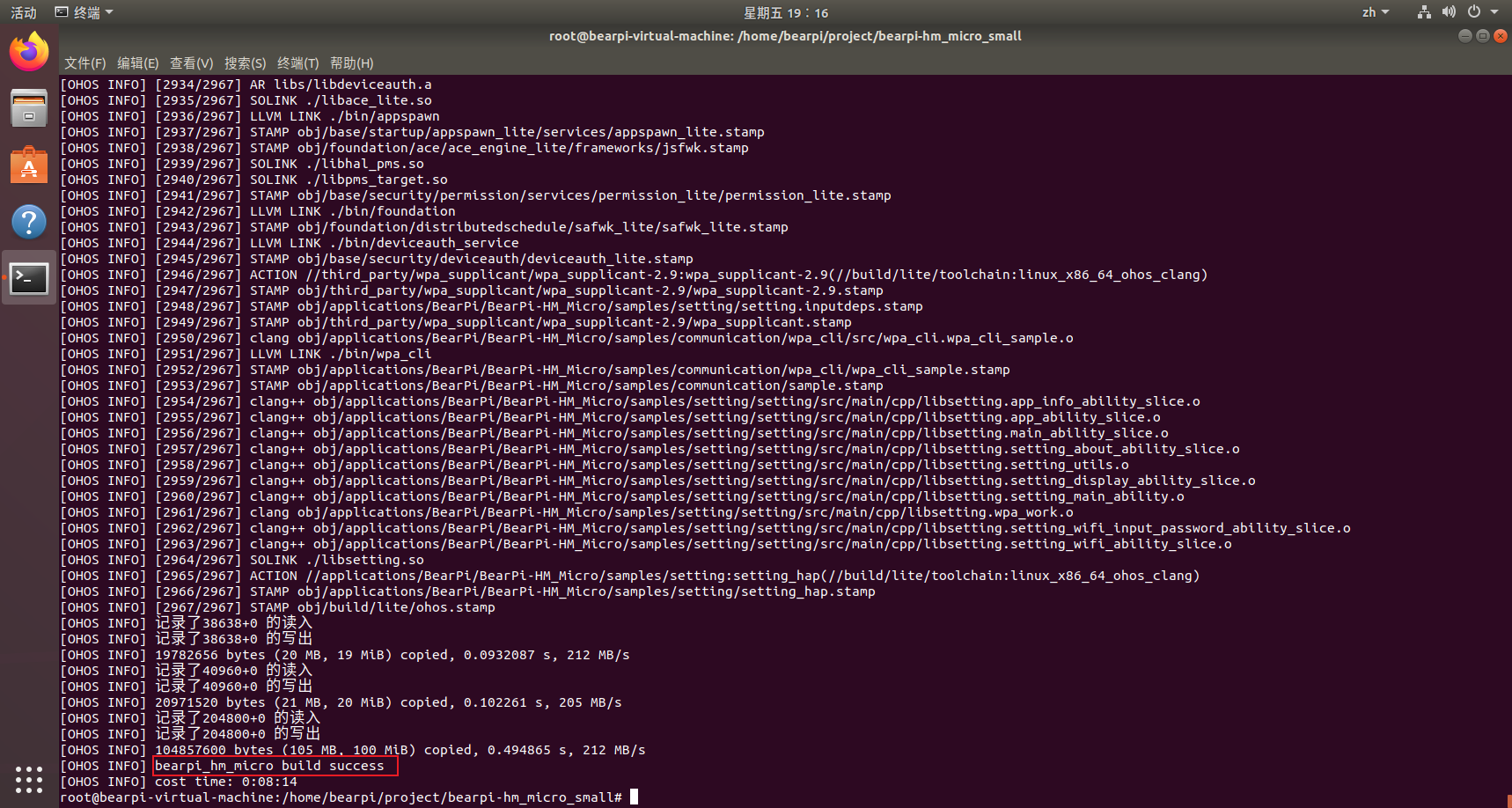

        hb build -t notest --tee -f

        当出现build success时，即代表编译成功

        八、查看编译出的固件位置

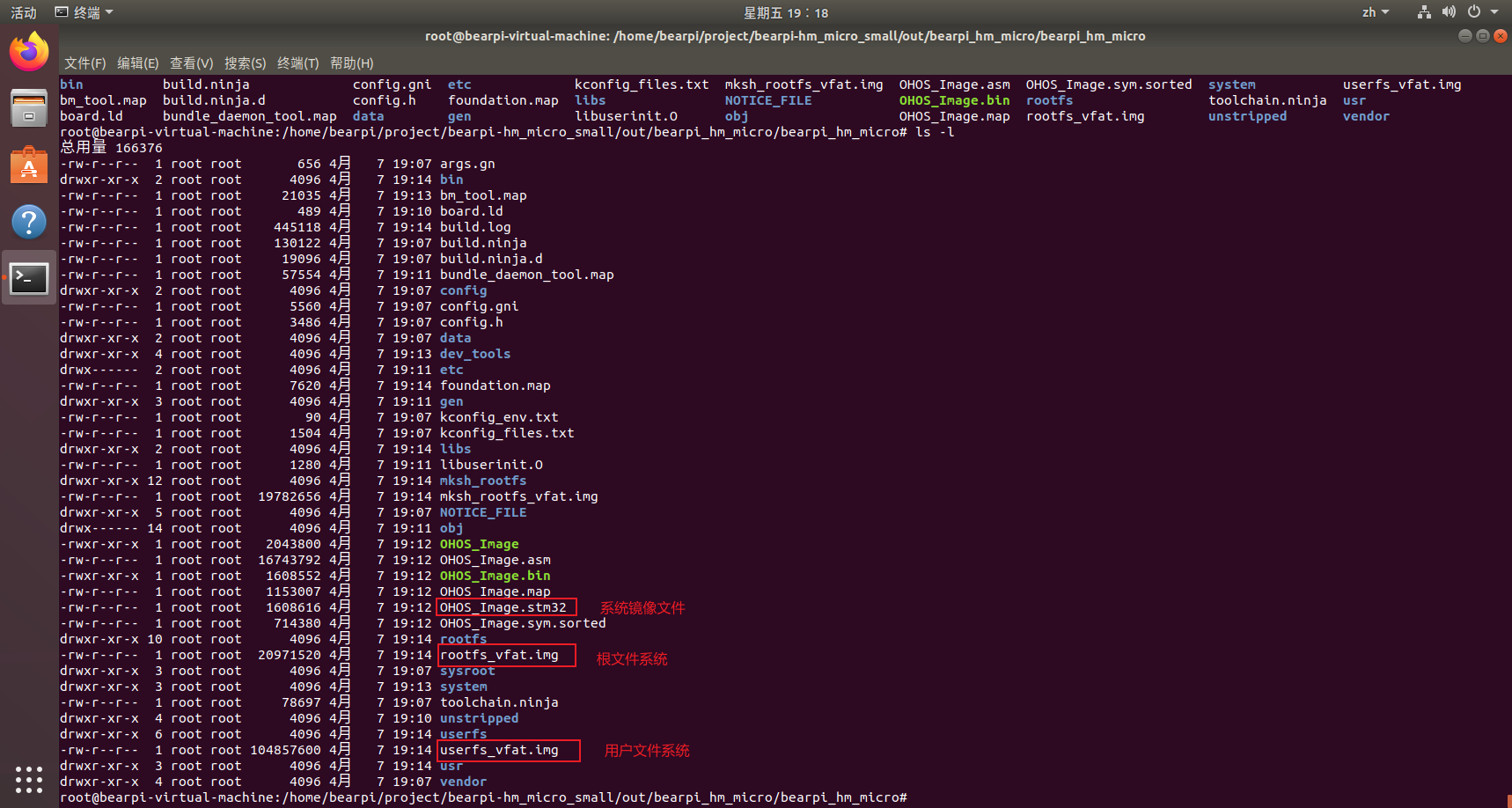

        当编译完后，在Windows中可以直接查看到最终编译的固件，具体路径在： /home/bearpi/project/bearpi-hm_micro_small/out/bearpi_hm_micro/bearpi_hm_micro 其中有以下文件是后面烧录系统需要使用的。

        OHOS_Image.stm32：系统镜像文件
        rootfs_vfat.img：根文件系统
        userfs_vfat.img：用户文件系统

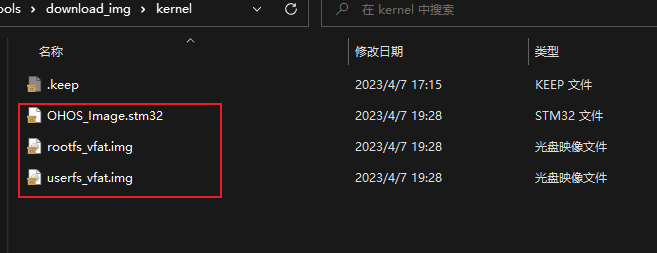

        我们将这三个文件复制到该目录下：/home/bearpi/project/bearpi-hm_micro_small/applications/BearPi/BearPi-HM_Micro/tools/download_img/kernel/，方便后续烧录系统使用

        cp -r OHOS_Image.stm32 rootfs_vfat.img userfs_vfat.img /home/bearpi/project/bearpi-hm_micro_small/applications/BearPi/BearPi-HM_Micro/tools/download_img/kernel/

        九、固件烧录

        1.准备工作

        CH340驱动
        STM32CubeProgramme(v2.4.0+)
        2.连接开发板

        首先将电脑的虚拟机和RailDriver打开，确保SFTP服务能够正常使用。（关于RailDriver配置可以查看这篇文章：【Linux系统开发】Ubuntu配置SFTP服务）

        当计算机本地磁盘出现一个SFTP(Y:)的网络盘符出现即代表服务能正常使用。

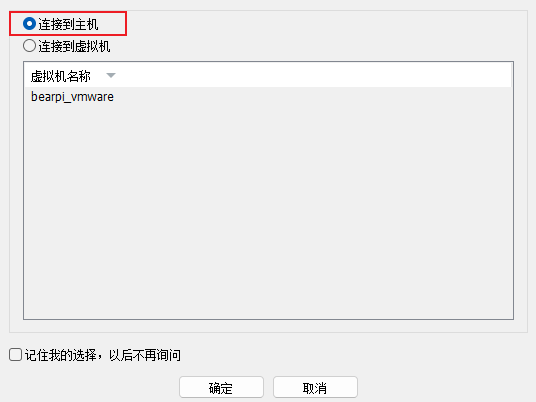

        我们将开发板的usb接口连接到电脑，此时由于虚拟机会识别到设备，我们选择连接到本机

        3.镜像烧录

        首先将开发板的拨码开关拨至“000”模式，然后再按下Reset键。

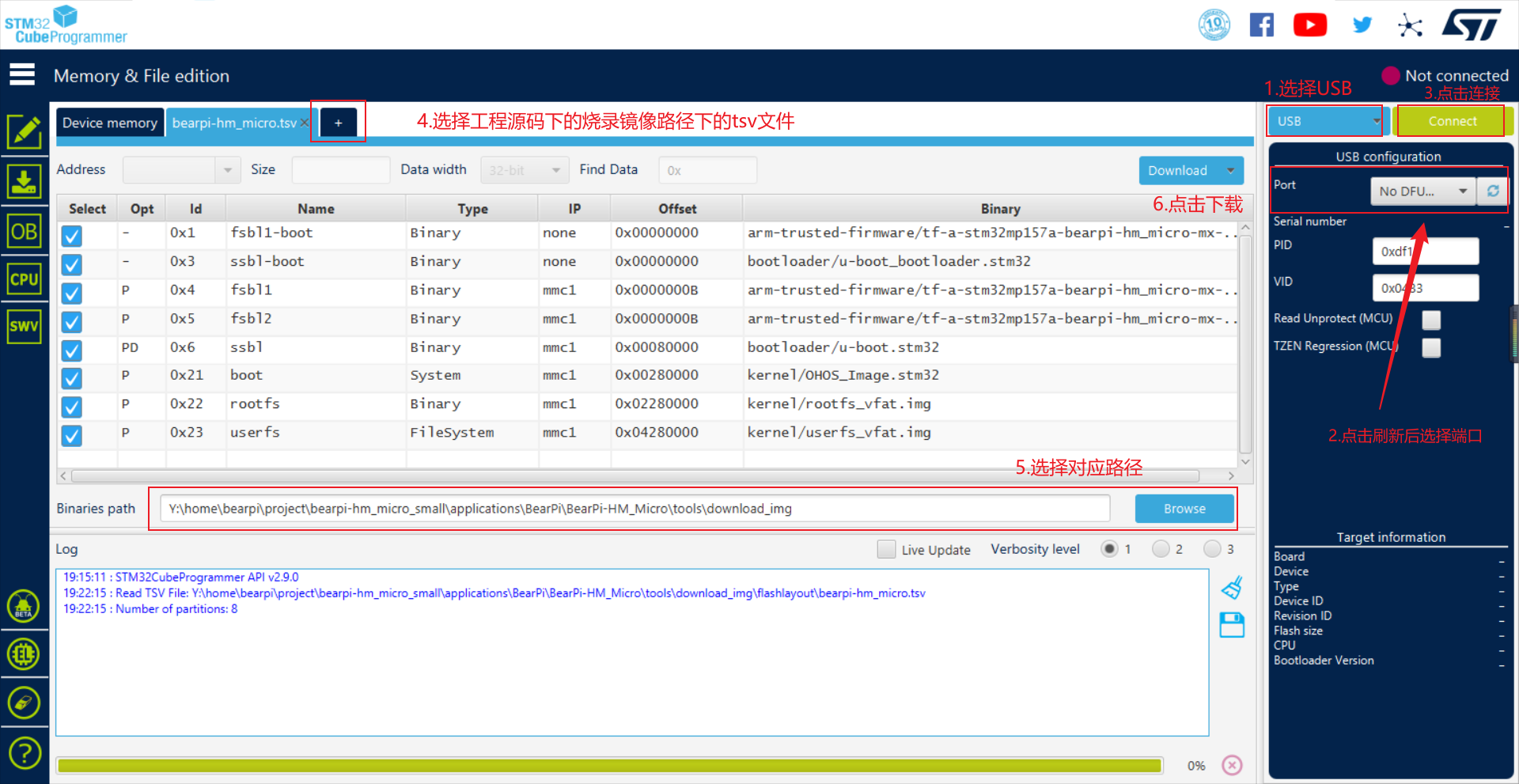

        打开STM32CubeProgramme，选择USB设备和正确的端口后，点击Connect连接小熊派。

        点击STM32CubeProgrammer工具的“+”按钮，然后选择烧录配置的tvs文件(路径：Y:\home\bearpi\project\bearpi-hm_micro_small\applications\BearPi\BearPi-HM_Micro\tools\download_img\flashlayout\bearpi-hm_micro.tsv)。

        点击Browse按钮，然后选择工程源码下的烧录镜像路径

        点击下载，等待烧录成功，中间会有一次断开连接，需要再虚拟机界面再次选择将USB设备连接到主机

        4.启动系统

        将开发板背面的拨码开关切换至“010”启动模式，并按一下RESET重启开发板，之后等待几秒中会看到屏幕中出现桌面及预装软件，之后就可以结合SSH进行远程终端开发了。
